LTC6907是采用 SOT-23 封装、微功率、电阻器设定 40kHz 至 4MHz 频率的振荡器

Linear（凌力尔特）| Linear产品型号搜索

LTC6907技术文档下载：

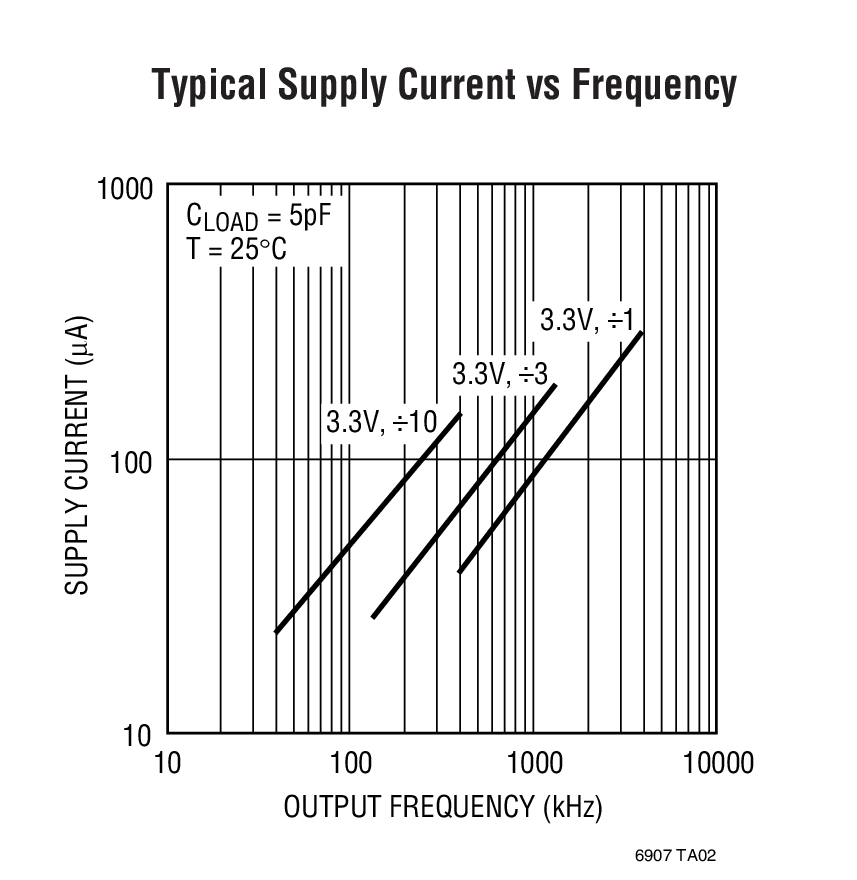

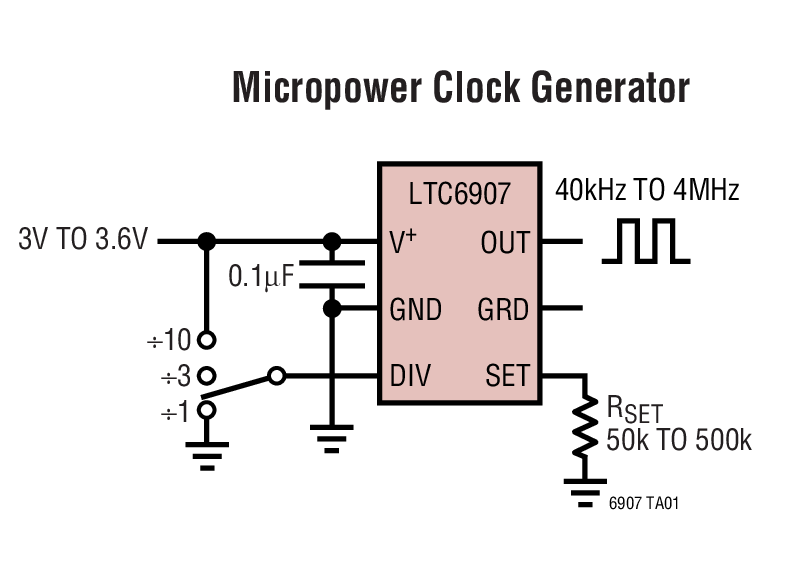

LTC6907 - 典型应用图例：

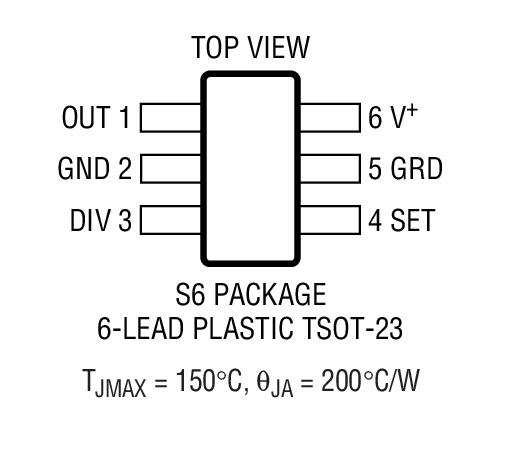

LTC6907 - 封装图解：

LTC6907 - LTC6907是采用 SOT-23 封装、微功率、电阻器设定 40kHz 至 4MHz 频率的振荡器

LTC6907是Linear公司的一款硅振荡器产品，LTC6907是采用 SOT-23 封装、微功率、电阻器设定 40kHz 至 4MHz 频率的振荡器，本站介绍了LTC6907的封装应用图解、特点和优点、功能等，并给出了与LTC6907相关的凌力尔特元器件型号供参考。

LTC6907 - 采用 SOT-23 封装、微功率、电阻器设定 40kHz 至 4MHz 频率的振荡器

LTC6907 - 采用 SOT-23 封装、微功率、电阻器设定 40kHz 至 4MHz 频率的振荡器 - Linear Technology（凌力尔特）

功能描述

LTC6907 是一款精准的可编程振荡器，具有多用途、紧凑和易于使用的特点。微功率操作有利于便携式和电池供电型设备。当采用一个 3V 电源时，LTC6907 的消耗电流为 36μA (在 400kHz)。

单个电阻器负责在一个 10 : 1 的范围内设置振荡器频率，初始准确度优于 0.65%。可对输出频率进行 1、3 或 10 分频，以横跨一个 100 : 1 的总频率范围 (40kHz 至 4MHz)。

LTC6907 可容易地采用下面的简单公式进行编程：

fOUT = 4MHz / N • (50k / RSET)

N = 10 DIV 引脚 = V+
3 DIV 引脚 = 开路
1 DIV 引脚 = GND

LTC6907 采用 6 引脚 SOT-23 (ThinSOT) 封装。

如需具有停机功能或较低工作频率的器件版本，请与凌力尔特公司联系。

特点

电源电流：36μA (在 400kHz)

1% 频率准确度 (从 0ºC 至 70ºC) ?

频率范围：40kHz 至 4MHz

由一个电阻器来设定振荡器频率

-40ºC 至 125ºC 工作温度范围

启动时间低于 200μs (在 4MHz)

上电之后的第一个周期是准确的

150Ω CMOS 输出驱动器

扁平 (高度仅 1mm) SOT-23 (ThinSOTTM) 封装

应用

低成本的精准可编程振荡器

晶体和陶瓷振荡器的坚固、紧凑和微功率型替代方案

高冲击和振动环境

便携式和电池供电型设备

PDA 和蜂窝电话

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC6907CS6	SOT-23	C	$1.86
LTC6907CS6#PBF	SOT-23	C	$1.86
LTC6907CS6#TR	SOT-23	C	$1.86	$1.25
LTC6907CS6#TRM	SOT-23	C	$1.86	$1.27
LTC6907CS6#TRMPBF	SOT-23	C	$1.86	$1.27
LTC6907CS6#TRPBF	SOT-23	C	$1.86	$1.25
LTC6907HS6	SOT-23	H	$2.66
LTC6907HS6#PBF	SOT-23	H	$2.66
LTC6907HS6#TR	SOT-23	H	$2.66	$1.87
LTC6907HS6#TRM	SOT-23	H	$2.66	$1.89
LTC6907HS6#TRMPBF	SOT-23	H	$2.66	$1.89
LTC6907HS6#TRPBF	SOT-23	H	$2.66	$1.87
LTC6907IS6	SOT-23	I	$2.21
LTC6907IS6#PBF	SOT-23	I	$2.21
LTC6907IS6#TR	SOT-23	I	$2.21	$1.56
LTC6907IS6#TRM	SOT-23	I	$2.21	$1.58
LTC6907IS6#TRMPBF	SOT-23	I	$2.21	$1.58
LTC6907IS6#TRPBF	SOT-23	I	$2.21	$1.56
