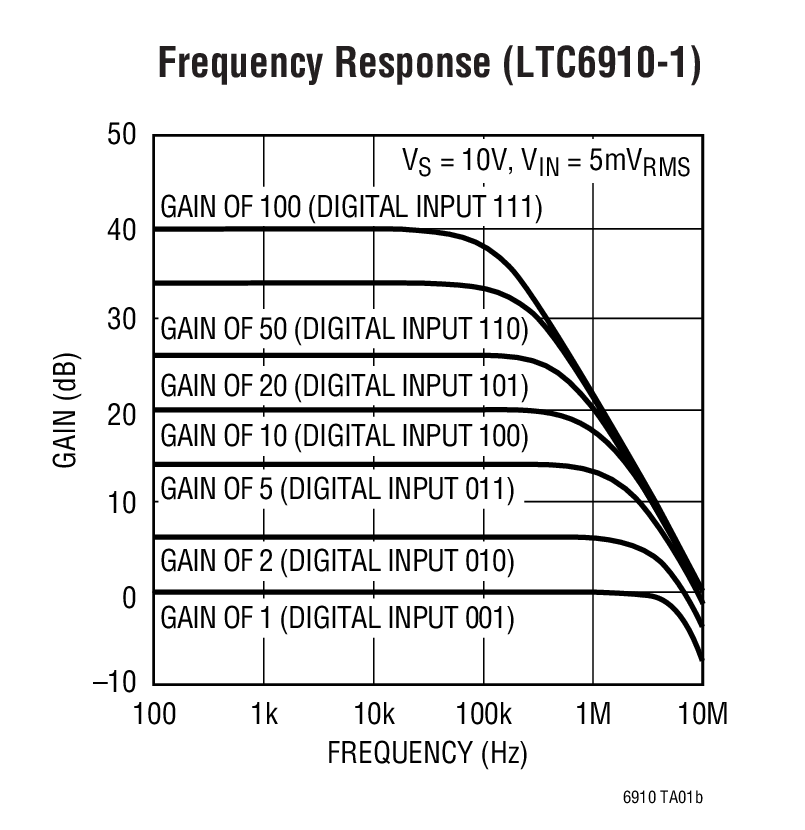

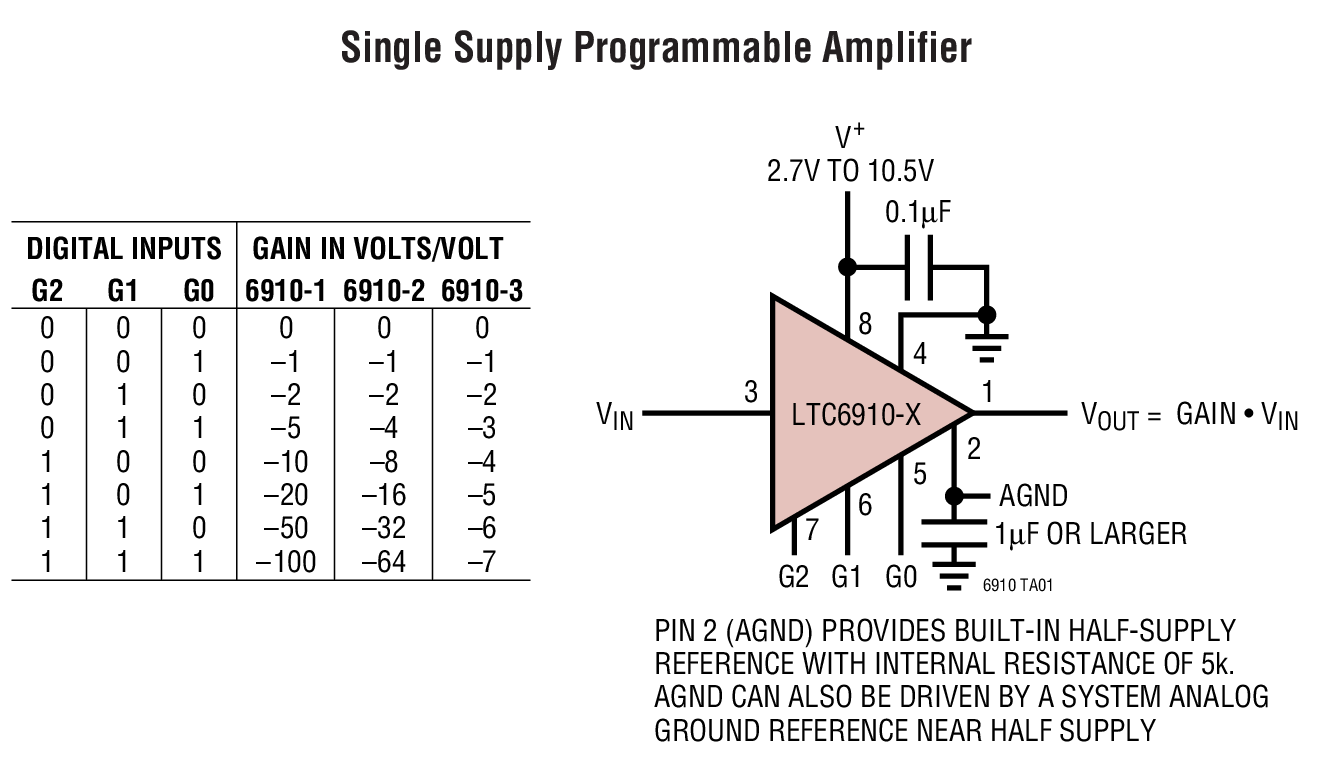

LTC6910-3 - 典型应用图例：

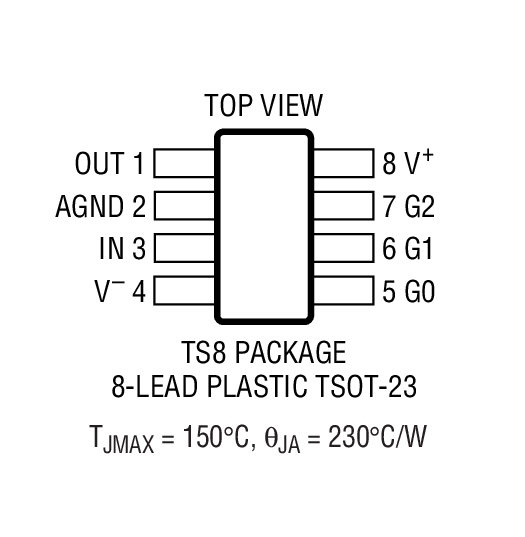

LTC6910-3 - 封装图解：

LTC6910-3 - LTC6910-3是采用 SOT-23 封装的数字控制可编程增益放大器

LTC6910-3是Linear公司的一款可编程增益放大器产品，LTC6910-3是采用 SOT-23 封装的数字控制可编程增益放大器，本站介绍了LTC6910-3的封装应用图解、特点和优点、功能等，并给出了与LTC6910-3相关的凌力尔特元器件型号供参考。

LTC6910-3 - 采用 SOT-23 封装的数字控制可编程增益放大器

LTC6910-1 - 采用 SOT-23 封装的数字控制可编程增益放大器 - Linear Technology（凌力尔特）

功能描述

LTC6910 系列是低噪声数字可编程增益放大器 (PGA)，所占用的印制电路板空间非常少，并且易于使用。反相增益是可调的，当采用一个 3 位数字输入时，在 LTC6910-1中可选择数值为 0、1、2、5、10、20、50 和 100V/V 的增益；在 LTC6910-2 中可选择数值为 0、1、2、4、8、16、32 和 64V/V 的增益；而在 LTC6910-3 中则可选择数值为 0、1、2、3、4、5、6 和 7V/V 的增益。

LTC6910-X 系列是具有轨至轨输出的反相放大器。当在单位增益条件下工作时，它们也对轨至轨输入信号进行处理。位于 AGND 引脚上的一个内部生成半电源基准支持单电源应用。LTC6910-X 系列在 2.7V 至 10.5V 的单电源或分离电源条件下工作，并提供 8 引脚 SOT-23 封装。

特点

3 位数字增益控制 (具有三种增益代码选项)

轨至轨输入范围

轨至轨输出摆幅

单或双电源：2.7V 至 10.5V 总值

11MHz 的增益带宽乘积

输入噪声低至 8nV/√Hz

系统动态范围至 120dB

输入失调电压：1.5mV

8 引脚扁平 (高度仅 1mm) SOT-23 (ThinSOTTM) 封装

应用

数据采集系统

动态增益改变

自动测距电路

自动增益控制

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC6910-1CTS8	SOT-23	C	$2.06
LTC6910-1CTS8#PBF	SOT-23	C	$2.06
LTC6910-1CTS8#TR	SOT-23	C	$2.06	$1.10
LTC6910-1CTS8#TRM	SOT-23	C	$2.06	$1.12
LTC6910-1CTS8#TRMPBF	SOT-23	C	$2.06	$1.12
LTC6910-1CTS8#TRPBF	SOT-23	C	$2.06	$1.10
LTC6910-1HTS8	SOT-23	H	$2.45
LTC6910-1HTS8#PBF	SOT-23	H	$2.45
LTC6910-1HTS8#TR	SOT-23	H	$2.45	$1.46
LTC6910-1HTS8#TRM	SOT-23	H	$2.45	$1.48
LTC6910-1HTS8#TRMPBF	SOT-23	H	$2.45	$1.48
LTC6910-1HTS8#TRPBF	SOT-23	H	$2.45	$1.46
LTC6910-1ITS8	SOT-23	I	$2.46
LTC6910-1ITS8#PBF	SOT-23	I	$2.46
LTC6910-1ITS8#TR	SOT-23	I	$2.46	$1.36
LTC6910-1ITS8#TRM	SOT-23	I	$2.46	$1.38
LTC6910-1ITS8#TRMPBF	SOT-23	I	$2.46	$1.38
LTC6910-1ITS8#TRPBF	SOT-23	I	$2.46	$1.36
LTC6910-2CTS8	SOT-23	C	$2.06
LTC6910-2CTS8#PBF	SOT-23	C	$2.06
LTC6910-2CTS8#TR	SOT-23	C	$2.06	$1.10
LTC6910-2CTS8#TRM	SOT-23	C	$2.06	$1.12
LTC6910-2CTS8#TRMPBF	SOT-23	C	$2.06	$1.12
LTC6910-2CTS8#TRPBF	SOT-23	C	$2.06	$1.10
LTC6910-2HTS8	SOT-23	H	$2.45
LTC6910-2HTS8#PBF	SOT-23	H	$2.45
LTC6910-2HTS8#TR	SOT-23	H	$2.45	$1.46
LTC6910-2HTS8#TRM	SOT-23	H	$2.45	$1.48
LTC6910-2HTS8#TRMPBF	SOT-23	H	$2.45	$1.48
LTC6910-2HTS8#TRPBF	SOT-23	H	$2.45	$1.46
LTC6910-2ITS8	SOT-23	I	$2.46
LTC6910-2ITS8#PBF	SOT-23	I	$2.46
LTC6910-2ITS8#TR	SOT-23	I	$2.46	$1.36
LTC6910-2ITS8#TRM	SOT-23	I	$2.46	$1.38
LTC6910-2ITS8#TRMPBF	SOT-23	I	$2.46	$1.38
LTC6910-2ITS8#TRPBF	SOT-23	I	$2.46	$1.36
LTC6910-3CTS8	SOT-23	C	$2.06
LTC6910-3CTS8#PBF	SOT-23	C	$2.06
LTC6910-3CTS8#TR	SOT-23	C	$2.06	$1.10
LTC6910-3CTS8#TRM	SOT-23	C	$2.06	$1.12
LTC6910-3CTS8#TRMPBF	SOT-23	C	$2.06	$1.12
LTC6910-3CTS8#TRPBF	SOT-23	C	$2.06	$1.10
LTC6910-3HTS8	SOT-23	H	$2.45
LTC6910-3HTS8#PBF	SOT-23	H	$2.45
LTC6910-3HTS8#TR	SOT-23	H	$2.45	$1.46
LTC6910-3HTS8#TRM	SOT-23	H	$2.45	$1.48
LTC6910-3HTS8#TRMPBF	SOT-23	H	$2.45	$1.48
LTC6910-3HTS8#TRPBF	SOT-23	H	$2.45	$1.46
LTC6910-3ITS8	SOT-23	I	$2.46
LTC6910-3ITS8#PBF	SOT-23	I	$2.46
LTC6910-3ITS8#TR	SOT-23	I	$2.46	$1.36
LTC6910-3ITS8#TRM	SOT-23	I	$2.46	$1.38
LTC6910-3ITS8#TRMPBF	SOT-23	I	$2.46	$1.38
LTC6910-3ITS8#TRPBF	SOT-23	I	$2.46	$1.36
