当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LT1991
LT1991技术文档下载：
LT1991技术文档产品手册下载
LT1991 - 典型应用图例：

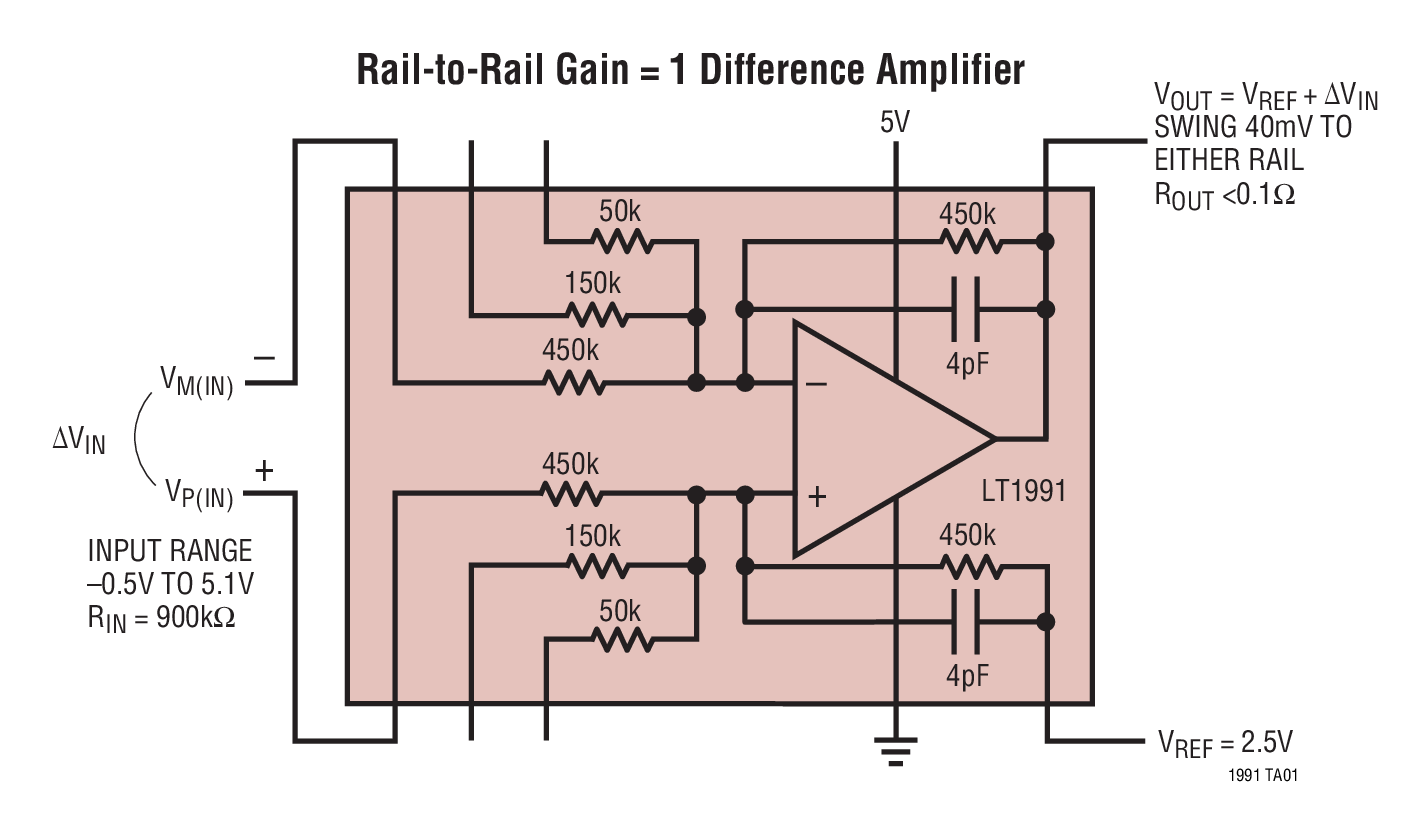

LT1991典型应用图例一

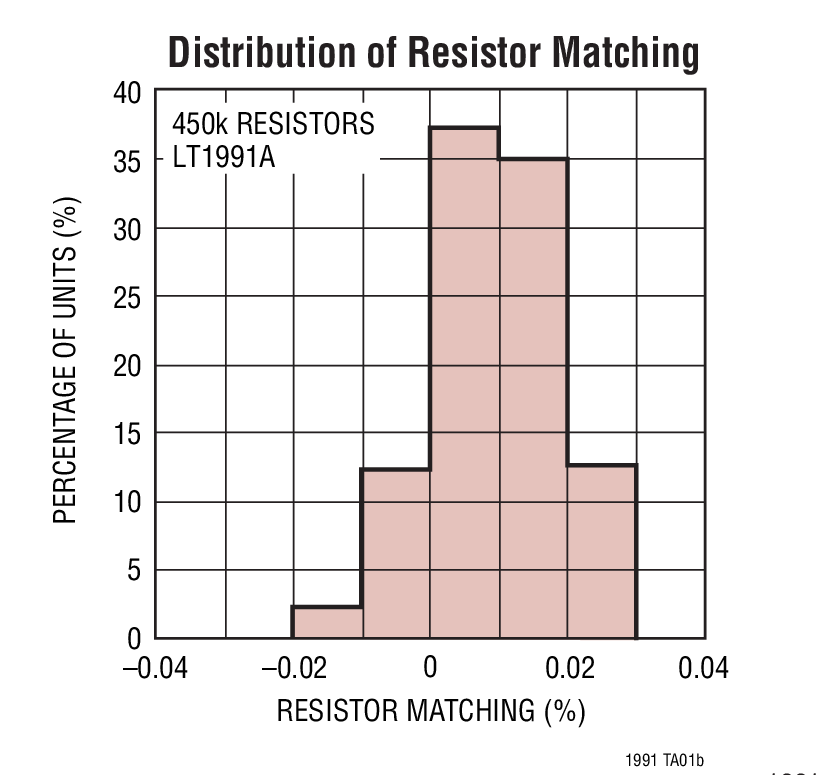

LT1991典型应用图例二
LT1991 - 封装图解：

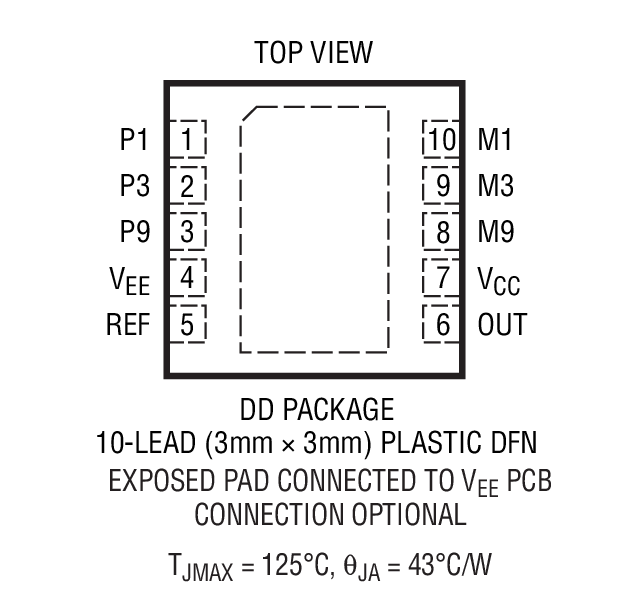

LT1991封装图解一

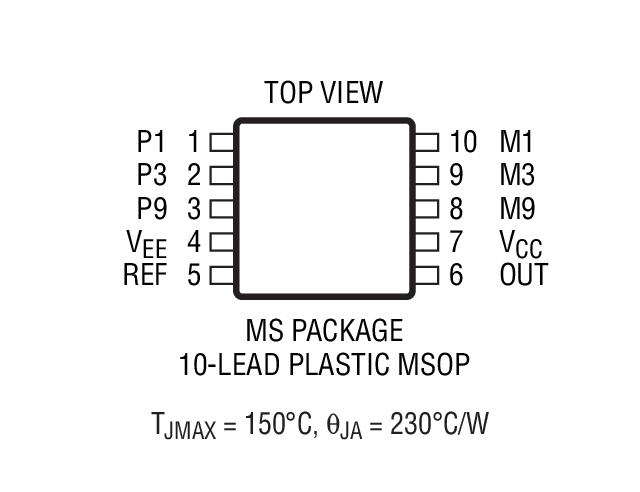

LT1991封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT1991介绍

LT1991 - LT1991是精准、100μA 增益可选放大器

LT1991是LINEAR凌力尔特公司的一款精准放大器产品，LT1991是LT1991是精准、100μA 增益可选放大器，本站介绍了LT1991的封装应用图解、特点和优点、功能等，并给出了与LT1991相关的LINEAR元器件型号供参考。

LT1991 - LT1991是精准、100μA 增益可选放大器 - 精准放大器 - 航天和严酷环境 - 凌力尔特

LT1991 - 精准、100μA 增益可选放大器

LT1991 - 精准、100μA 增益可选放大器 - Linear Technology（凌力尔特）

功能描述

LT1991 将一个精准的运算放大器和 8 个精准电阻器集成为一个单芯片解决方案，旨在实现电压的精确放大。可在未采用任何外部组件的情况下获得数值为 -13 至 14 的增益 (增益准确度为 0.04%)。该器件尤其适合用作一个差分放大器，此时，其卓越的电阻器匹配性能将实现一个大于 75dB 的共模抑制比。

该放大器具有一个 50µV 的最大输入失调电压和一个 560kHz 的增益带宽乘积。该器件的工作电源电压范围为 2.7V 至 36V，当采用一个 5V 电源时，其吸收的电源电流仅为 100µA。输出摆幅在每个电源轨的 40mV 范围之内。

这些电阻器具有超群的匹配特性，对于阻值为 450k 的电阻器，其匹配精度在整个工作温度范围内为 0.04%。匹配温度系数保证小于 3ppm/°C。这些电阻器与电压之间具有极佳的线性关系，从而实现了一个小于 10ppm 的增益非线性度。

LT1991 的所有技术规格都是针对 5V 和 ±15V 电源以及 -40°C 至 125°C 的温度范围而拟订的。该器件采用节省空间的 10 引脚 MSOP 和扁平 (高度仅 0.8mm) 的 3mm x3mm DFN 封装。

特点
  • 可通过引脚将该器件配置成差分放大器、反相放大器和同相放大器
  • 差分放大器 增益范围：1 至 13 CMRR > 75dB
  • 同相放大器 增益范围：0.07 至 14
  • 反相放大器 增益范围：-0.08 至 -13
  • 增益误差 < 0.04%
  • 增益漂移：< 3ppm/°C
  • 宽电源电压范围：单 2.7V 至分离型 ±18V
  • 微功耗：100µA 电源电流
  • 精准：50µ 最大输入失调电压
  • 560kHz 增益带宽乘积
  • 轨至轨输出
  • 节省空间的 10 引脚 MSOP 和 DFN 封装
    • 应用
  • 手持式仪表
  • 医疗仪器
  • 应力计放大器
  • 差分至单端转换
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT1991ACDD 3x3 DFN-10 C $2.52 $2.09
    LT1991ACDD#PBF 3x3 DFN-10 C $2.52 $2.09
    LT1991ACDD#TR 3x3 DFN-10 C $2.15
    LT1991ACDD#TRPBF 3x3 DFN-10 C $2.15
    LT1991ACMS MS-10 C $2.28 $1.89
    LT1991ACMS#PBF MS-10 C $2.28 $1.89
    LT1991ACMS#TR MS-10 C $1.95
    LT1991ACMS#TRPBF MS-10 C $1.95
    LT1991AIDD 3x3 DFN-10 I $3.01 $2.49
    LT1991AIDD#PBF 3x3 DFN-10 I $3.01 $2.49
    LT1991AIDD#TR 3x3 DFN-10 I $2.55
    LT1991AIDD#TRPBF 3x3 DFN-10 I $2.55
    LT1991AIMS MS-10 I $2.77 $2.29
    LT1991AIMS#PBF MS-10 I $2.77 $2.29
    LT1991AIMS#TR MS-10 I $2.35
    LT1991AIMS#TRPBF MS-10 I $2.35
    LT1991CDD 3x3 DFN-10 C $2.10 $1.59
    LT1991CDD#PBF 3x3 DFN-10 C $2.10 $1.59
    LT1991CDD#TR 3x3 DFN-10 C $1.65
    LT1991CDD#TRPBF 3x3 DFN-10 C $1.65
    LT1991CMS MS-10 C $1.80 $1.39
    LT1991CMS#PBF MS-10 C $1.80 $1.39
    LT1991CMS#TR MS-10 C $1.45
    LT1991CMS#TRPBF MS-10 C $1.45
    LT1991HDD 3x3 DFN-10 H $2.30 $1.90
    LT1991HDD#PBF 3x3 DFN-10 H $2.30 $1.90
    LT1991HDD#TR 3x3 DFN-10 H $1.96
    LT1991HDD#TRPBF 3x3 DFN-10 H $1.96
    LT1991HMS MS-10 H $2.05 $1.69
    LT1991HMS#PBF MS-10 H $2.05 $1.69
    LT1991HMS#TR MS-10 H $1.75
    LT1991HMS#TRPBF MS-10 H $1.75
    LT1991IDD 3x3 DFN-10 I $2.30 $1.90
    LT1991IDD#PBF 3x3 DFN-10 I $2.30 $1.90
    LT1991IDD#TR 3x3 DFN-10 I $1.96
    LT1991IDD#TRPBF 3x3 DFN-10 I $1.96
    LT1991IMS MS-10 I $2.05 $1.69
    LT1991IMS#PBF MS-10 I $2.05 $1.69
    LT1991IMS#TR MS-10 I $1.75
    LT1991IMS#TRPBF MS-10 I $1.75
