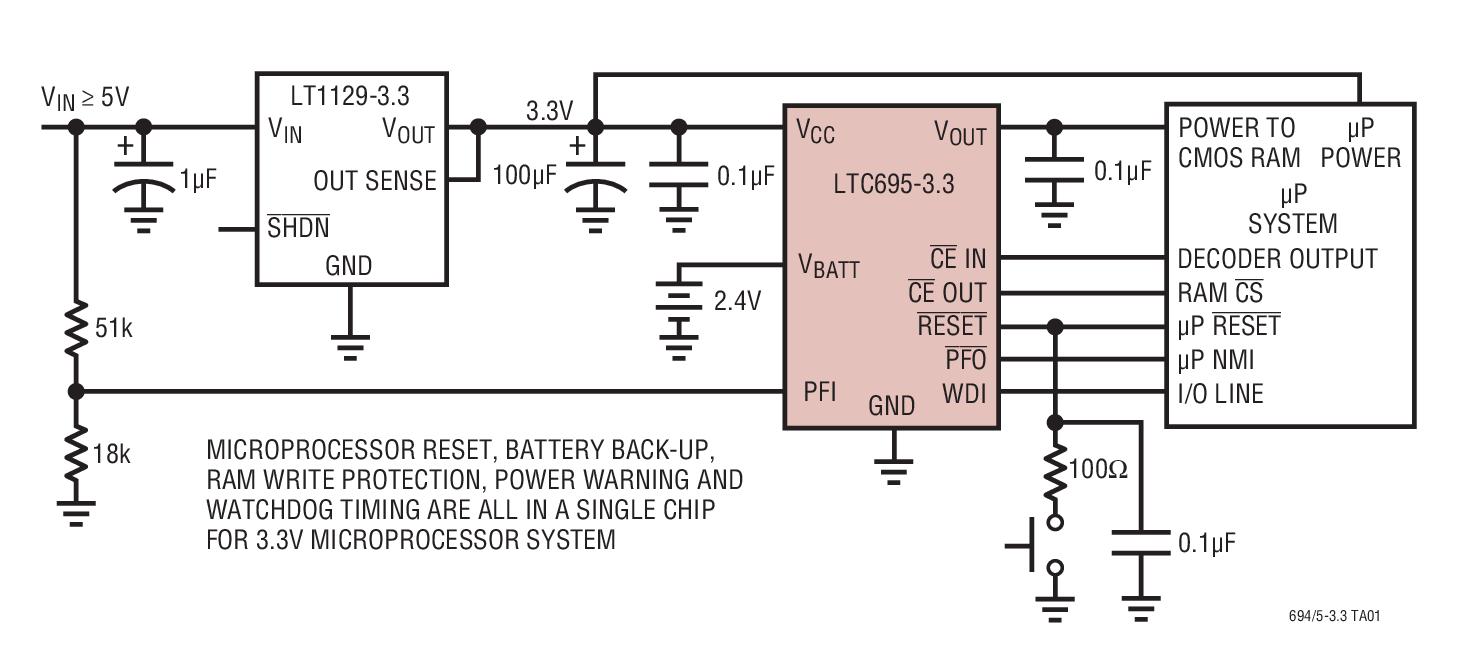

LTC694-3.3 - 典型应用图例：

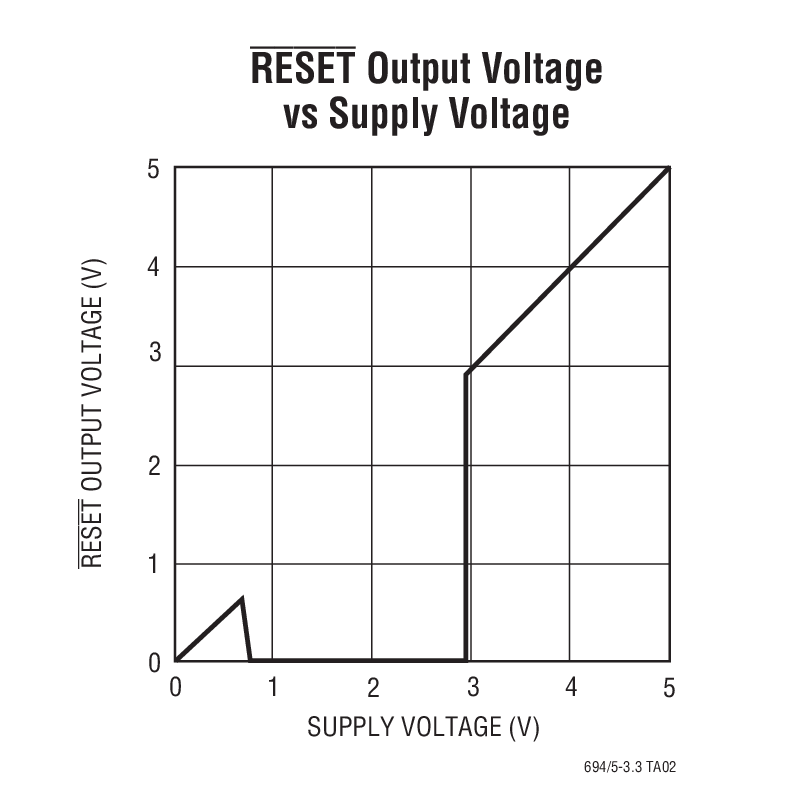

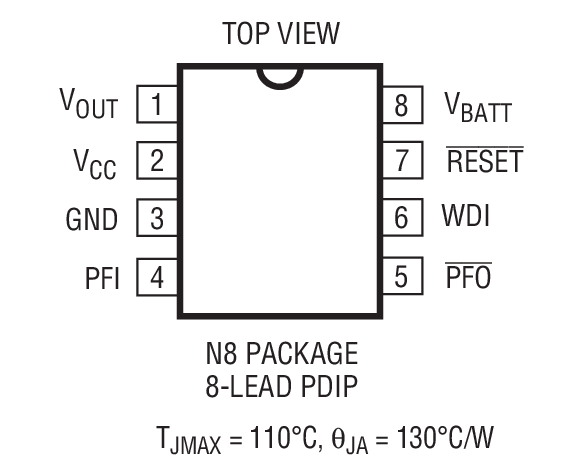

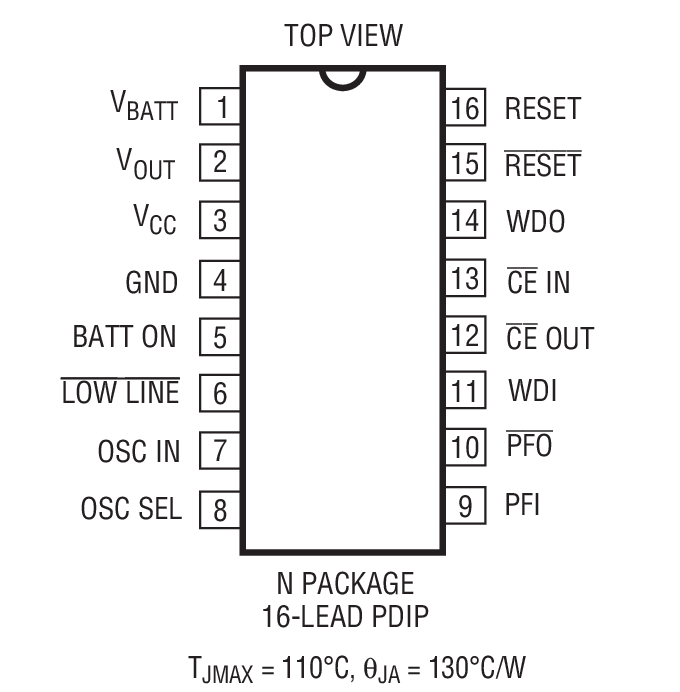

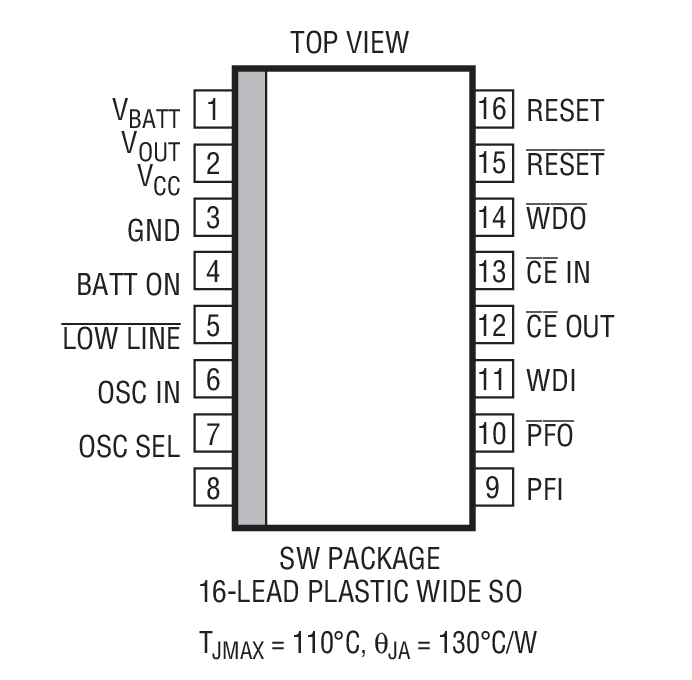

LTC694-3.3 - 封装图解：

LTC694-3.3 - LTC694-3.3是3.3V 微处理器监控电路

LTC694-3.3是Linear公司的一款单电源监视器产品，LTC694-3.3是3.3V 微处理器监控电路，本站介绍了LTC694-3.3的封装应用图解、特点和优点、功能等，并给出了与LTC694-3.3相关的凌力尔特元器件型号供参考。

LTC694-3.3 - 3.3V 微处理器监控电路

LTC694-3.3 - 3.3V 微处理器监控电路 - Linear Technology（凌力尔特）

功能描述

LTC694-3.3 / LTC695-3.3 提供了完整的 3.3V 电源监视和电池控制功能。这些功能包括上电复位、电池后备、RAM 写保护、电源故障报警和看门狗定时。这些器件是 LTC694 / LTC695 的引脚兼容型升级版本，专为 3.3V 系统而优化。其操作功耗已被降低至 0.6mW (典型值) 和 3μW (电池后备模式中的最大值)。当电源电压降至 2.9V 以下时，将提供微处理器复位和存储器写保护。在 VCC 低至 1V 的情况下，RESET 输出将保证处于逻辑低电平。

LTC694-3.3 / LTC695-3.3 利用一个充电泵 NMOS 电源开关来给有源 RAM 供电，旨在实现低压差和低电源电流。当失去主电源时，将由辅助电源 (连接至电池输入引脚) 通过一个高效 PMOS 开关来给处于待机状态的 RAM 供电。

为了在即将发生电源故障时提供预警，LTC694-3.3 / LTC695-3.3 提供了一个具有用户定义门限的内部比较器。另外，还提供了一个内部看门狗定时器，当看门狗输入在一个预设超时周期之前未被变换时，该定时器将强制复位引脚以进入运行状态。

特点

保证复位确定 (在 VCC = 1V)

引脚与 LTC694 / LTC695 相兼容 (对于 3.3V 系统)

200μA 典型电源电流

RAM 芯片使能信号的快速 (典型值为 30ns) 板上选通

SO-8 和 S16 封装

2.90V 精准电压监视器

电源运行正常 / 复位延时：200ms 或可调

极少的外部元件数目

1μA 最大待机电流

用于电源故障或低电池电量报警的电压监视器

热限制

规定了整个温度范围内的性能

应用

3.3V 低功率系统

关键的微处理器 (μP) 电源监视

智能仪器

电池供电型计算机和控制器

汽车系统
