当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LT1228
LT1228技术文档下载：
LT1228技术文档产品手册下载
LT1228 - 典型应用图例：

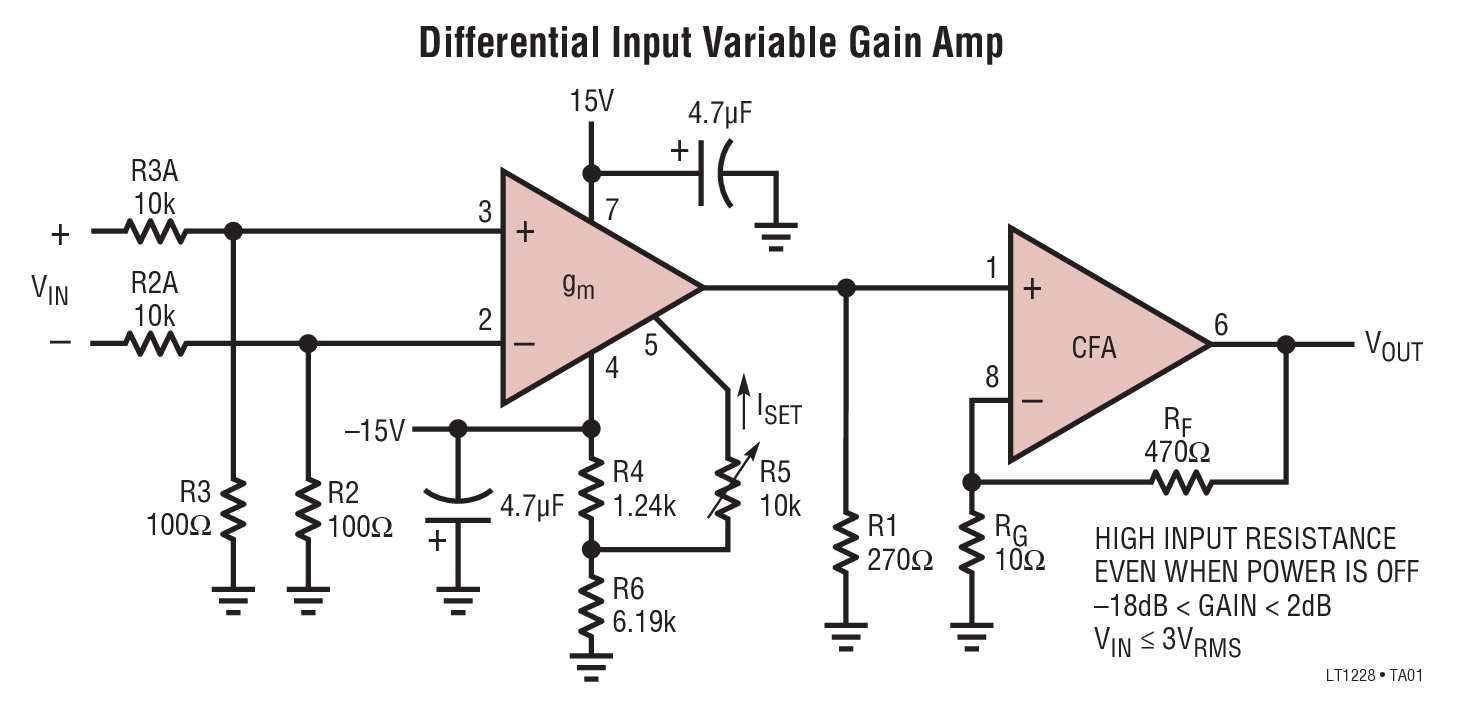

LT1228典型应用图例一

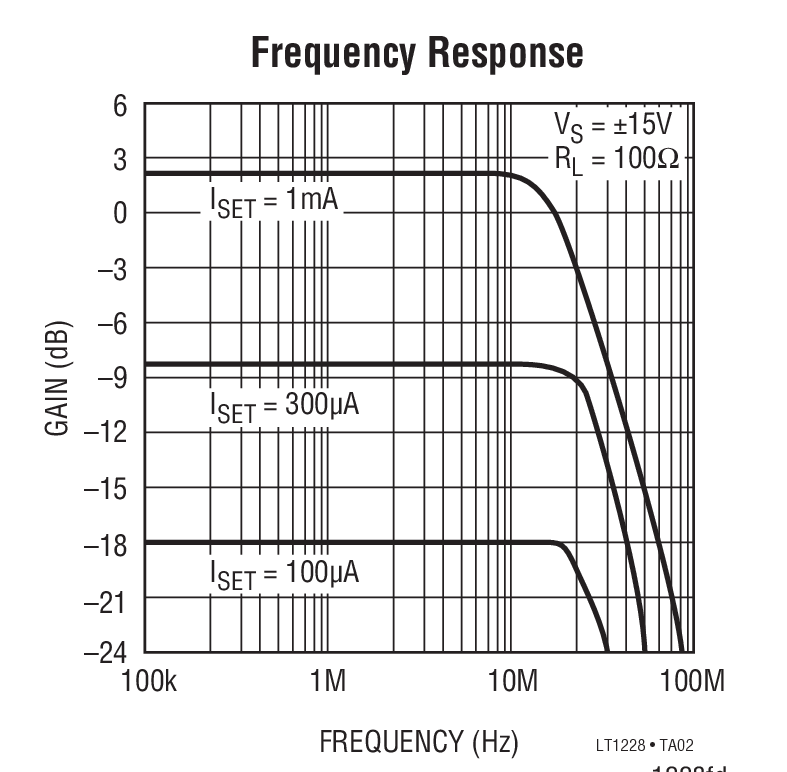

LT1228典型应用图例二
LT1228 - 封装图解：

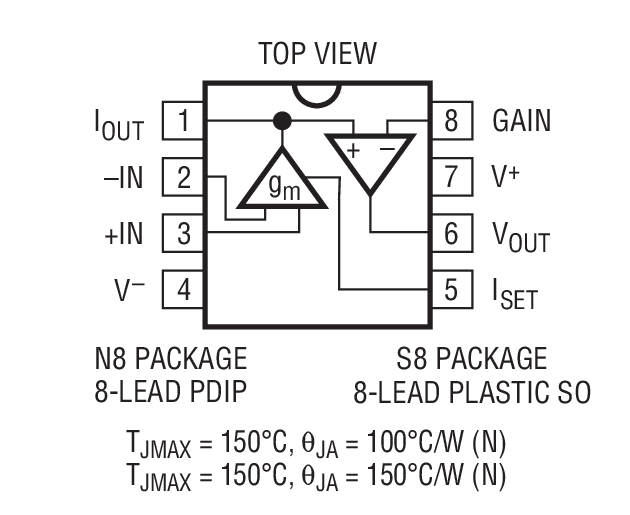

LT1228封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT1228介绍

LT1228 - LT1228是具 DC增益控制功能的 100MHz 电流反馈放大器

LT1228是LINEAR凌力尔特公司的一款高速放大器产品，LT1228是LT1228是具 DC增益控制功能的 100MHz 电流反馈放大器，本站介绍了LT1228的封装应用图解、特点和优点、功能等，并给出了与LT1228相关的LINEAR元器件型号供参考。

LT1228 - LT1228是具 DC增益控制功能的 100MHz 电流反馈放大器 - 高速放大器 - 信号调理 - 凌力尔特

LT1228 - 具 DC增益控制功能的 100MHz 电流反馈放大器

LT1228 - 具 DC增益控制功能的 100MHz 电流反馈放大器 - Linear Technology（凌力尔特）

功能描述

LT1228 可轻松地以电子方式来控制 DC 至视频频率之信号的增益。LT1228 利用一个跨导放大器 (电压至电流) 实现了增益控制，此跨导放大器的增益与一个从外部控制的电流成比例。通常使用一个电阻器将输出电流转换为电压，随后由一个电流反馈放大器对该电压进行放大。LT1228 把这两个放大器都集成在一个 8 引脚封装中，并可采用任何介于 4V (±2V) 和 30V (±15V) 的电源电压来运作。利用 LT1228 和区区几个电阻器便可实现一个完整的差分输入、增益控制型放大器。

LT1228 跨导放大器具有一个高阻抗差分输入和一个符合宽输出电压要求的电流源输出。跨导 gm 由流入引脚 5 的电流 ISET 设定。小信号 gm 等于 ISET 值的 10 倍，而且这种关系可在横跨几个数量级的设定电流范围内得以保持。引脚 5 上的电压高于负电源 (引脚 4) 达两个二极管压降。

LT1228 电流反馈放大器具有非常高的输入阻抗，因而它是跨导放大器输出的绝佳缓冲器。该电流反馈放大器可在宽电压增益范围内保持其宽带宽，从而能够容易地将跨导放大器输出连接至其他的电路。这款电流反馈放大器专为驱动低阻抗负载 (例如：电缆) 而设计，其在高频条件下具有卓越的线性度。

特点
  • 非常快速的跨导放大器 带宽：75MHz gm = 10 x ISET 低 THD：0.2% (在 30mVRMS 输入) 宽 ISET 范围：1μA 至 1mA
  • 非常快速的电流反馈放大器 带宽：100MHz 转换速率：1000V/μs 输出驱动电流：30mA 差分增益：0.04% 差分相位：0.1° 高输入阻抗：25MΩ，6pF
  • 宽电源范围：±2V 至 ±15V
  • 输入共模至电源电压的 1.5V 以内
  • 输出摆幅在电源电压的 0.8V 以内
  • 电源电流：7mA
  • 采用 8 引脚 PDIP 封装和 SOIC 封装
    • 应用
  • 视频 DC 恢复 (箝位) 电路
  • 视频差分输入放大器
  • 视频键控式放大器 / 自动音量控制用放大器
  • AGC 放大器
  • 可调滤波器
  • 振荡器
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT1228CN8 N-8 C $4.58 $3.75
    LT1228CN8#PBF N-8 C $4.58 $3.75
    LT1228CS8 SO-8 C $5.17 $4.20
    LT1228CS8#PBF SO-8 C $5.17 $4.20
    LT1228CS8#TR SO-8 C $4.26
    LT1228CS8#TRPBF SO-8 C $4.26
    LT1228IN8 N-8 I $5.95 $4.83
    LT1228IN8#PBF N-8 I $5.95 $4.83
    LT1228IS8#PBF SO-8 I $5.95 $4.83
    LT1228IS8#TRPBF SO-8 I $4.89
    下面可能是您感兴趣的Linear Technology（凌力尔特）元器件
  • LT1028 - 超低噪声、精准型高速运算放大器
  • LT1227 - 140MHz Video Current Feedback Amplifier
  • LT1210 - 1.1A、35MHz 电流反馈放大器
  • LT1206 - 250mA / 60MHz 电流反馈放大器
  • LT1010 - 快速 ±150mA 电源缓冲器
  • LT5400 - 四个匹配的电阻器
  • LT1226 - Low Noise Very High Speed Operational Amplifier
  • LT3080 - 可调 1.1A、单电阻、低压差稳压器
  • LT1223 - 100MHz Current Feedback Amplifier
  • LTC6655 - 0.25ppm 噪声、低漂移、精准基准系列
