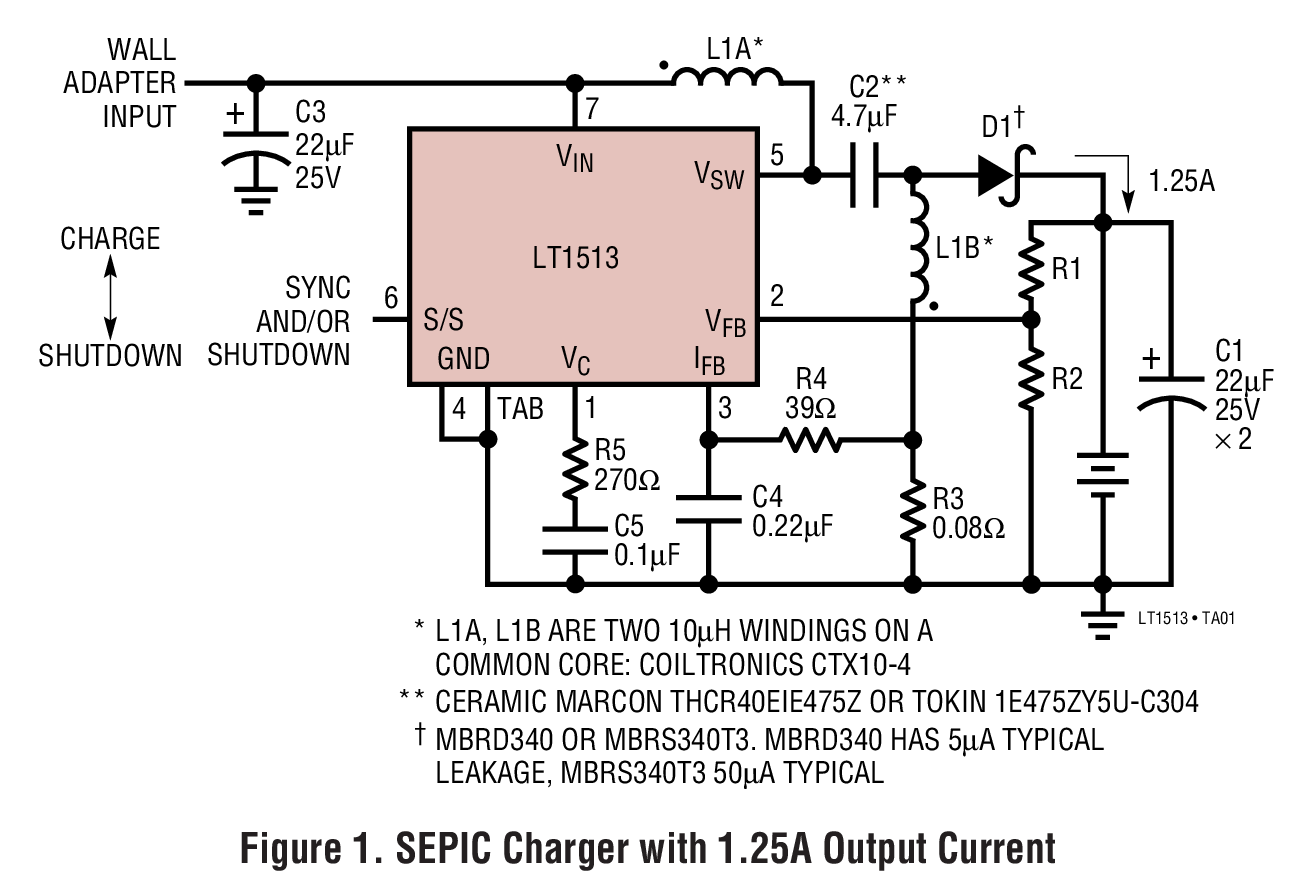

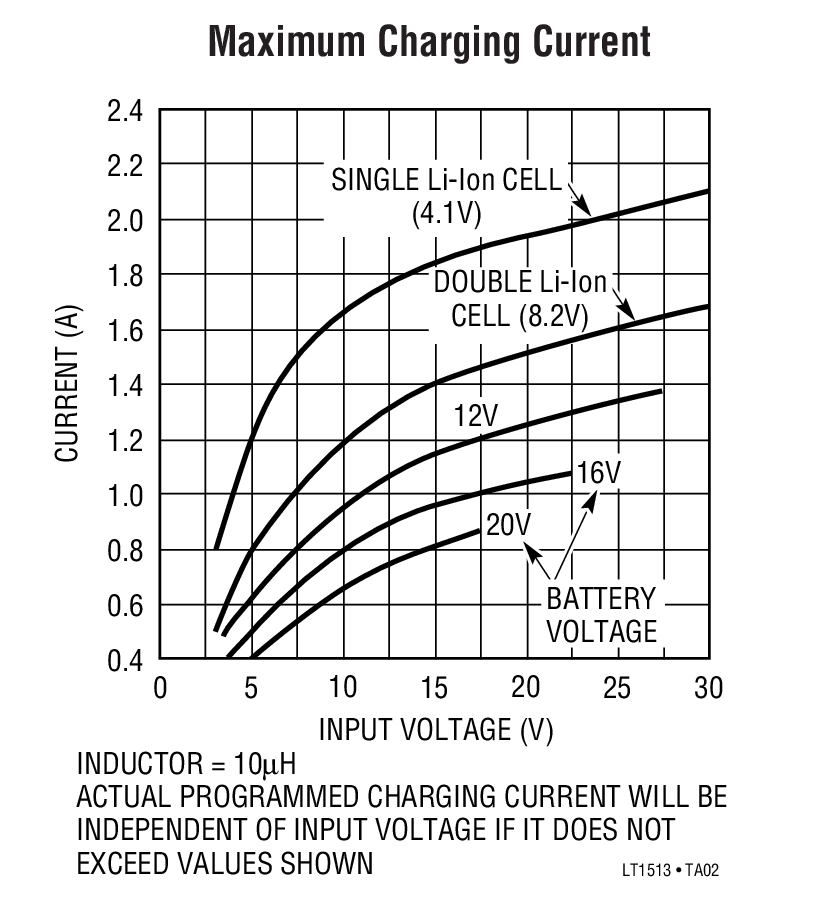

LT1513 - 典型应用图例：

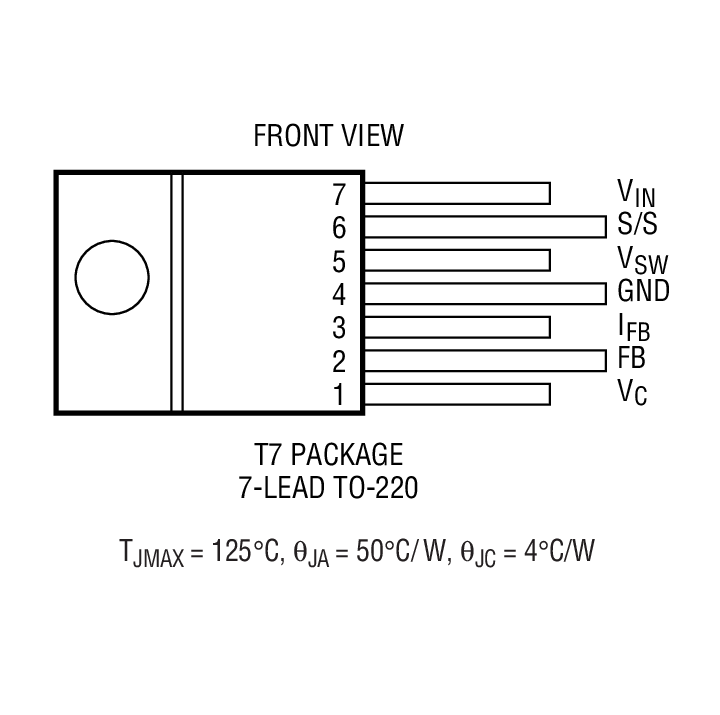

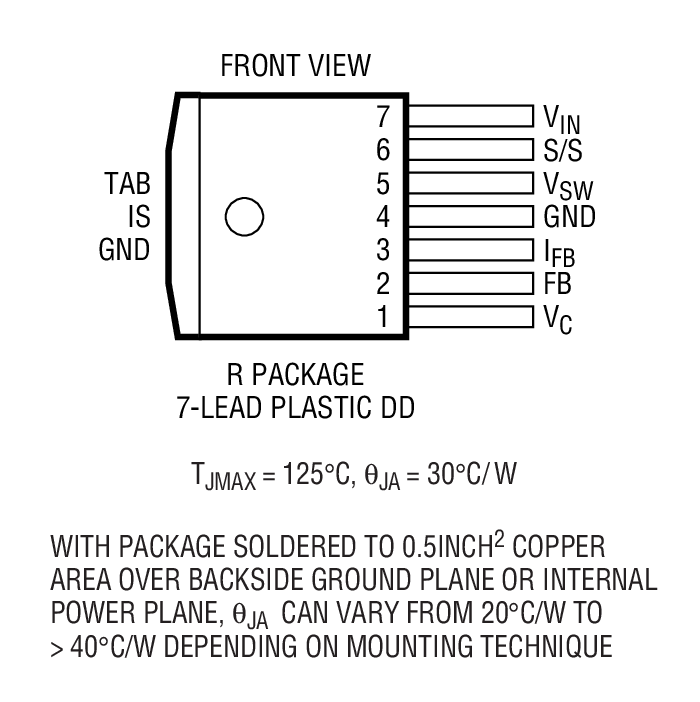

LT1513 - 封装图解：
LINEAR凌力尔特芯片：
- LTC1911EMS8-1.8#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LT3741EUF#PBF - 集成电路（IC） > 电源管理（PMIC） > DC-DC 开关控制器
- LT1236BILS8-5#PBF - 集成电路（IC） > 电源管理（PMIC） > 电压基准
- LTC4274AIUHF-2#PBF - 集成电路（IC） > 电源管理（PMIC） > 以太网供电（PoE）控制器
- DC2395A-G - 开发板，套件，编程器 > 评估板 > 模数转换器（ADC）评估板
- LTC2950CDDB-1#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 电源控制器，监视器
- LT3040IMSE#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- LTC2636IDE-HMI10#TRPBF - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- LT3973IDD-3.3#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LTC2050CS6#TRMPBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- DC1219A-A - 开发板，套件，编程器 > 评估板 > DC/DC 和 AC/DC（离线）SMPS 评估板
- LTC3528BEDDB-2#TRMPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- DC1190A-D - 开发板，套件，编程器 > 评估板 > 模数转换器（ADC）评估板
- LTM8029EY#PBF - 板安装电源 > 直流转换器
- LTC4446IMS8E#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 栅极驱动器
- LTC3769MPFE#TRPBF - 集成电路（IC） > 电源管理（PMIC） > DC-DC 开关控制器
- OP491GS-REEL7 - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LTC4120IUD-4.2#PBF - 集成电路（IC） > 电源管理（PMIC） > 电池充电器
- LTC3536EDD#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LTC2640ITS8-HM10#TRPBF - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
LT1513 - LT1513是SEPIC 恒定或可编程电流 / 恒定电压电池充电器
LT1513是LINEAR凌力尔特公司的一款开关充电器产品，LT1513是LT1513是SEPIC 恒定或可编程电流 / 恒定电压电池充电器，本站介绍了LT1513的封装应用图解、特点和优点、功能等，并给出了与LT1513相关的LINEAR元器件型号供参考。
LT1513 - LT1513是SEPIC 恒定或可编程电流 / 恒定电压电池充电器 - 开关充电器 - 电源管理 - 凌力尔特
LT1513 - SEPIC 恒定或可编程电流 / 恒定电压电池充电器
LT1513 - SEPIC 恒定或可编程电流 / 恒定电压电池充电器 - Linear Technology（凌力尔特）
功能描述
LT1513 是一款 500kHz 电流模式开关稳压器，专为制作一个恒定或可编程电流 / 恒定电压电池充电器而配置。除了通常的电压反馈节点之外，该器件还具有一个电流检测反馈电路，用于准确地控制一个反激式或 SEPIC (单端主端电感转换器) 拓扑结构充电器的输出电流。这些拓扑结构允许电流检测电路以地为参考电位，并与电池本身完全分开，从而简化了电池开关操作和系统接地问题。此外，即使在输入电压低于电池电压的情况下，这些拓扑结构也允许进行充电操作。在浮动或接地模式中，LT1513 还能驱动以高效率驱动一个 CCFL Royer 转换器。
LT1513 上的最大开关电流为 3A。这使得能够为单节锂离子电池提供高达 2A 的电池充电电流。恒定电压模式中的 1% 准确度非常适合于锂电池应用。对于所有的电池类型，均可以很容易地设置充电电流。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LT1513-2CR | DDPAK-7 | C | $5.45 | $4.40 |
| LT1513-2CR#PBF | DDPAK-7 | C | $5.45 | $4.40 |
| LT1513-2CR#TR | DDPAK-7 | C | $4.52 | |
| LT1513-2CR#TRPBF | DDPAK-7 | C | $4.52 | |
| LT1513-2CT7 | TO-220 | C | $5.15 | $4.20 |
| LT1513-2CT7#PBF | TO-220 | C | $5.15 | $4.20 |
| LT1513-2IR | DDPAK-7 | I | $5.95 | $4.80 |
| LT1513-2IR#PBF | DDPAK-7 | I | $5.95 | $4.80 |
| LT1513-2IR#TR | DDPAK-7 | I | $4.92 | |
| LT1513-2IR#TRPBF | DDPAK-7 | I | $4.92 | |
| LT1513-2IT7 | TO-220 | I | $5.65 | $4.65 |
| LT1513-2IT7#PBF | TO-220 | I | $5.65 | $4.65 |
| LT1513CR | DDPAK-7 | C | $5.45 | $4.40 |
| LT1513CR#PBF | DDPAK-7 | C | $5.45 | $4.40 |
| LT1513CR#TR | DDPAK-7 | C | $4.52 | |
| LT1513CR#TRPBF | DDPAK-7 | C | $4.52 | |
| LT1513IR | DDPAK-7 | I | $5.95 | $4.80 |
| LT1513IR#PBF | DDPAK-7 | I | $5.95 | $4.80 |
| LT1513IR#TR | DDPAK-7 | I | $4.92 | |
| LT1513IR#TRPBF | DDPAK-7 | I | $4.92 |
