当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LT1521
LT1521技术文档下载：
LT1521技术文档产品手册下载
LT1521 - 典型应用图例：

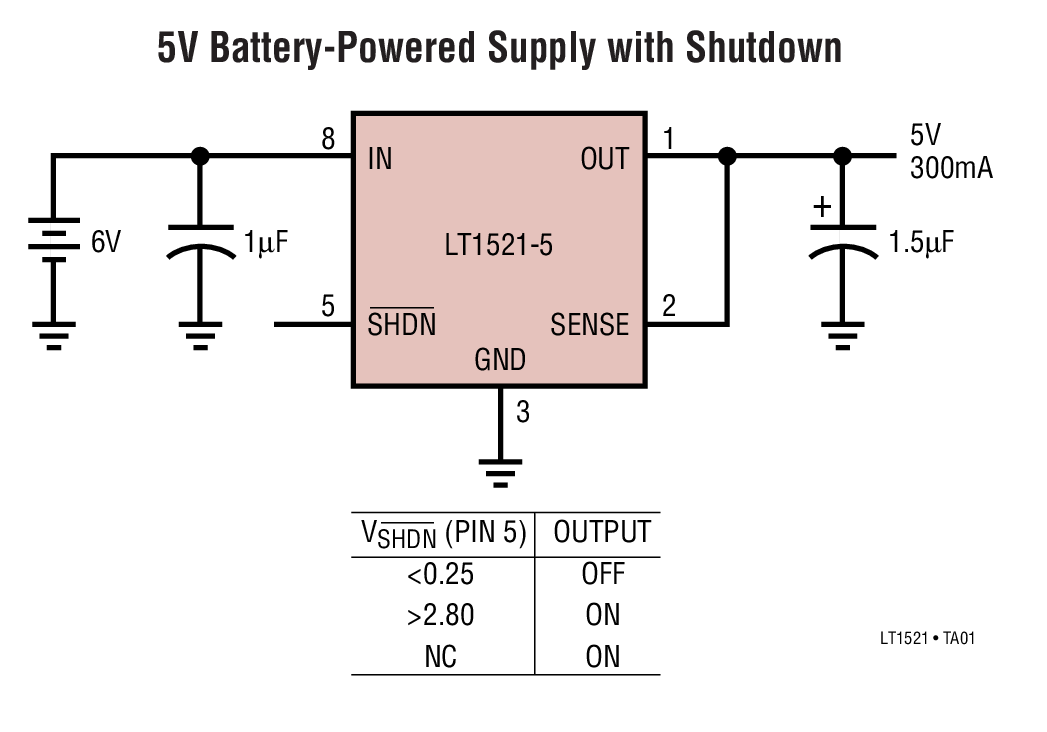

LT1521典型应用图例一

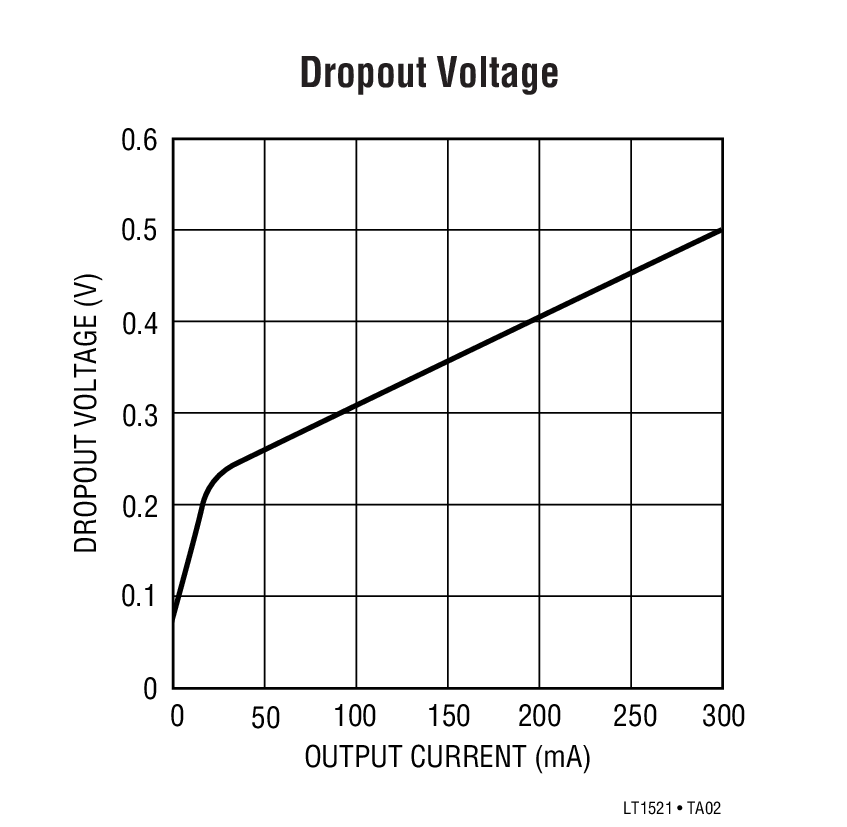

LT1521典型应用图例二
LT1521 - 封装图解：

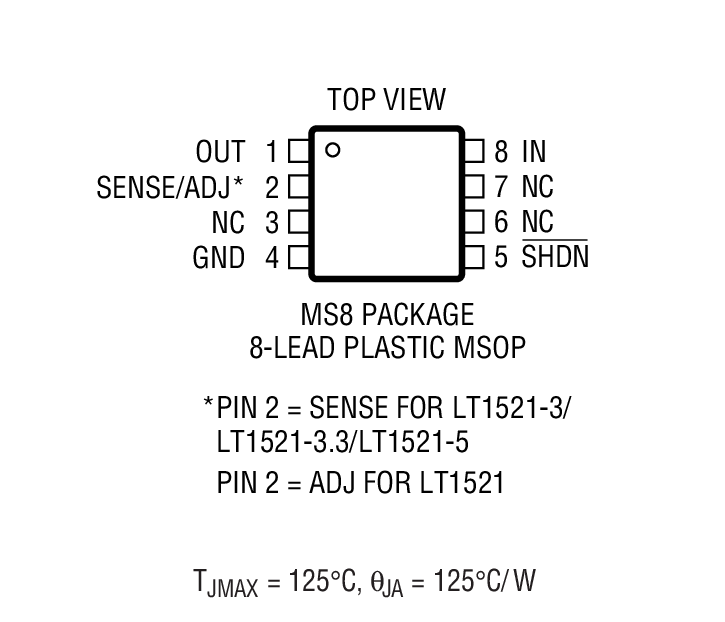

LT1521封装图解一

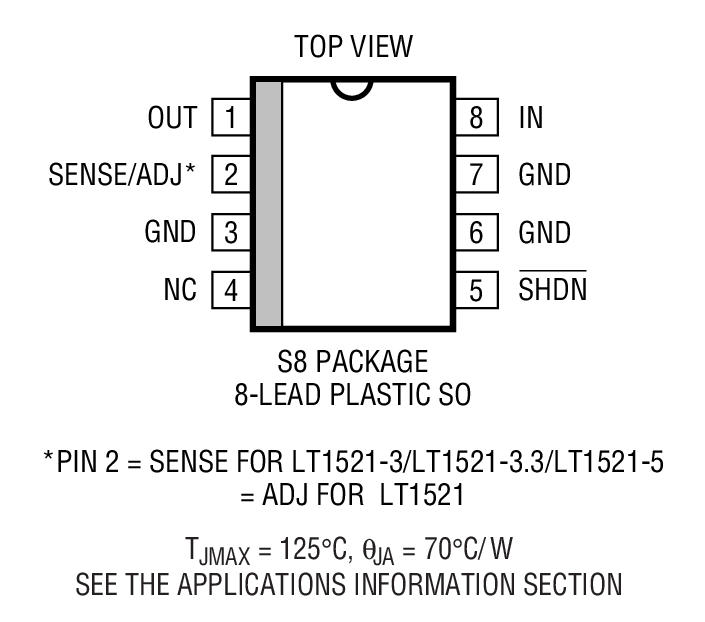

LT1521封装图解二
LT1521LT1521
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT1521介绍

LT1521 - LT1521是具微功率静态电流和停机功能的 300mA、低压差稳压器

LT1521是LINEAR凌力尔特公司的一款正稳压器产品，LT1521是LT1521是具微功率静态电流和停机功能的 300mA、低压差稳压器，本站介绍了LT1521的封装应用图解、特点和优点、功能等，并给出了与LT1521相关的LINEAR元器件型号供参考。

LT1521 - LT1521是具微功率静态电流和停机功能的 300mA、低压差稳压器 - 正稳压器 - 电源管理 - 凌力尔特

LT1521 - 具微功率静态电流和停机功能的 300mA、低压差稳压器

LT1521 - 具微功率静态电流和停机功能的 300mA、低压差稳压器 - Linear Technology（凌力尔特）

功能描述

LT1521 / LT1521-3 / LT1521-3.3 / LT1521-5 是低压差稳压器，具有微功率静态电流和停机功能。这些器件能提供 300mA 的输出电流和一个 0.5V 的压差电压。专为在电池供电型系统中使用而设计的低静态电流 (工作时为 12μA，而在停机模式中则为 6μA) 使其成为此类应用的理想选择。静态电流处于良好受控状态；与其他许多低压差 PNP 稳压器不同，这些器件的静态电流在压差情况下不会增大。

LT1521 / LT1521-3 / LT1521-3.3 / LT1521-5 的其他特点包括在采用非常小输出电容器的情况下正常运作之能力。它们可在输出端上仅采用 1.5μF 电容器时保持稳定，而大多数老式器件为实现稳定性则需要使用 10μF 至 100μF 的电容器。可以采用小的陶瓷电容器，因而改善了可制造性。另外，还可以把输入连接至低于输出电压的电压 (包括负电压)，并且不会产生从输出端流向输入端的反向电流。这使得 LT1521 系列非常适用于后备电源场合，在此类场合中输出被保持于高电平，而输入则处于低电平或反转状态。在这些条件下将仅有 5μA 的电流从输出引脚流至地。

特点
  • 压差电压：0.5V
  • 输出电流：300mA
  • 静态电流：12μA
  • 无需保护二极管
  • 可调输出范围：3.8V 至 20V
  • 固定输出电压：3V、3.3V、5V
  • 在压差模式中静态电流处于受控状态
  • 停机电流 IQ = 6μA
  • 反向电池保护
  • 无反向电流
  • 热限制
    • 应用
  • 低电流调节器
  • 用于电池供电型系统的稳压器
  • 用于开关电源的后置稳压器
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT1521CMS8 MS-8 C $2.65 $2.20
    LT1521CMS8-3 MS-8 C $2.65 $2.20
    LT1521CMS8-3.3 MS-8 C $2.65 $2.20
    LT1521CMS8-3.3#PBF MS-8 C $2.65 $2.20
    LT1521CMS8-3.3#TR MS-8 C $2.26
    LT1521CMS8-3.3#TRPBF MS-8 C $2.26
    LT1521CMS8-3#PBF MS-8 C $2.65 $2.20
    LT1521CMS8-3#TR MS-8 C $2.26
    LT1521CMS8-3#TRPBF MS-8 C $2.26
    LT1521CMS8-5 MS-8 C $2.65 $2.20
    LT1521CMS8-5#PBF MS-8 C $2.65 $2.20
    LT1521CMS8#PBF MS-8 C $2.65 $2.20
    LT1521CS8 SO-8 C $2.75 $2.20
    LT1521CS8-3 SO-8 C $2.75 $2.20
    LT1521CS8-3.3 SO-8 C $2.75 $2.20
    LT1521CS8-3.3#PBF SO-8 C $2.75 $2.20
    LT1521CS8-3.3#TR SO-8 C $2.26
    LT1521CS8-3.3#TRPBF SO-8 C $2.26
    LT1521CS8-3#PBF SO-8 C $2.75 $2.20
    LT1521CS8-3#TR SO-8 C $2.26
    LT1521CS8-3#TRPBF SO-8 C $2.26
    LT1521CS8-5 SO-8 C $2.75 $2.20
    LT1521CS8-5#PBF SO-8 C $2.75 $2.20
    LT1521CS8-5#TR SO-8 C $2.26
    LT1521CS8-5#TRPBF SO-8 C $2.26
    LT1521CS8#PBF SO-8 C $2.75 $2.20
    LT1521CS8#TR SO-8 C $2.26
    LT1521CS8#TRPBF SO-8 C $2.26
    LT1521CST-3 SOT-223 C $2.36 $1.90
    LT1521CST-3.3 SOT-223 C $2.36 $1.90
    LT1521CST-3.3#PBF SOT-223 C $2.36 $1.90
    LT1521CST-3.3#TR SOT-223 C $1.96
    LT1521CST-3.3#TRPBF SOT-223 C $1.96
    LT1521CST-3#PBF SOT-223 C $2.36 $1.90
    LT1521CST-3#TR SOT-223 C $1.96
    LT1521CST-3#TRPBF SOT-223 C $1.96
    LT1521CST-5 SOT-223 C $2.36 $1.90
    LT1521CST-5#PBF SOT-223 C $2.36 $1.90
    LT1521CST-5#TR SOT-223 C $1.96
    LT1521CST-5#TRPBF SOT-223 C $1.96
    LT1521IS8 SO-8 I $3.35 $2.65
    LT1521IS8-3 SO-8 I $3.35 $2.65
    LT1521IS8-3.3 SO-8 I $3.35 $2.65
    LT1521IS8-3.3#PBF SO-8 I $3.35 $2.65
    LT1521IS8-3.3#TR SO-8 I $2.71
    LT1521IS8-3.3#TRPBF SO-8 I $2.71
    LT1521IS8-3#PBF SO-8 I $3.35 $2.65
    LT1521IS8-3#TR SO-8 I $2.71
    LT1521IS8-3#TRPBF SO-8 I $2.71
    LT1521IS8-5 SO-8 I $3.35 $2.65
    LT1521IS8-5#PBF SO-8 I $3.35 $2.65
    LT1521IS8-5#TR SO-8 I $2.71
    LT1521IS8-5#TRPBF SO-8 I $2.71
    LT1521IS8#PBF SO-8 I $3.35 $2.65
    LT1521IS8#TR SO-8 I $2.71
    LT1521IS8#TRPBF SO-8 I $2.71
    LT1521IST-3 SOT-223 I $3.15 $2.55
    LT1521IST-3.3 SOT-223 I $3.15 $2.55
    LT1521IST-3.3#PBF SOT-223 I $3.15 $2.55
    LT1521IST-3.3#TR SOT-223 I $2.61
    LT1521IST-3.3#TRPBF SOT-223 I $2.61
    LT1521IST-3#PBF SOT-223 I $3.15 $2.55
    LT1521IST-3#TRPBF SOT-223 I $2.61
    LT1521IST-5 SOT-223 I $3.15 $2.55
    LT1521IST-5#PBF SOT-223 I $3.15 $2.55
    LT1521IST-5#TRPBF SOT-223 I $2.61
