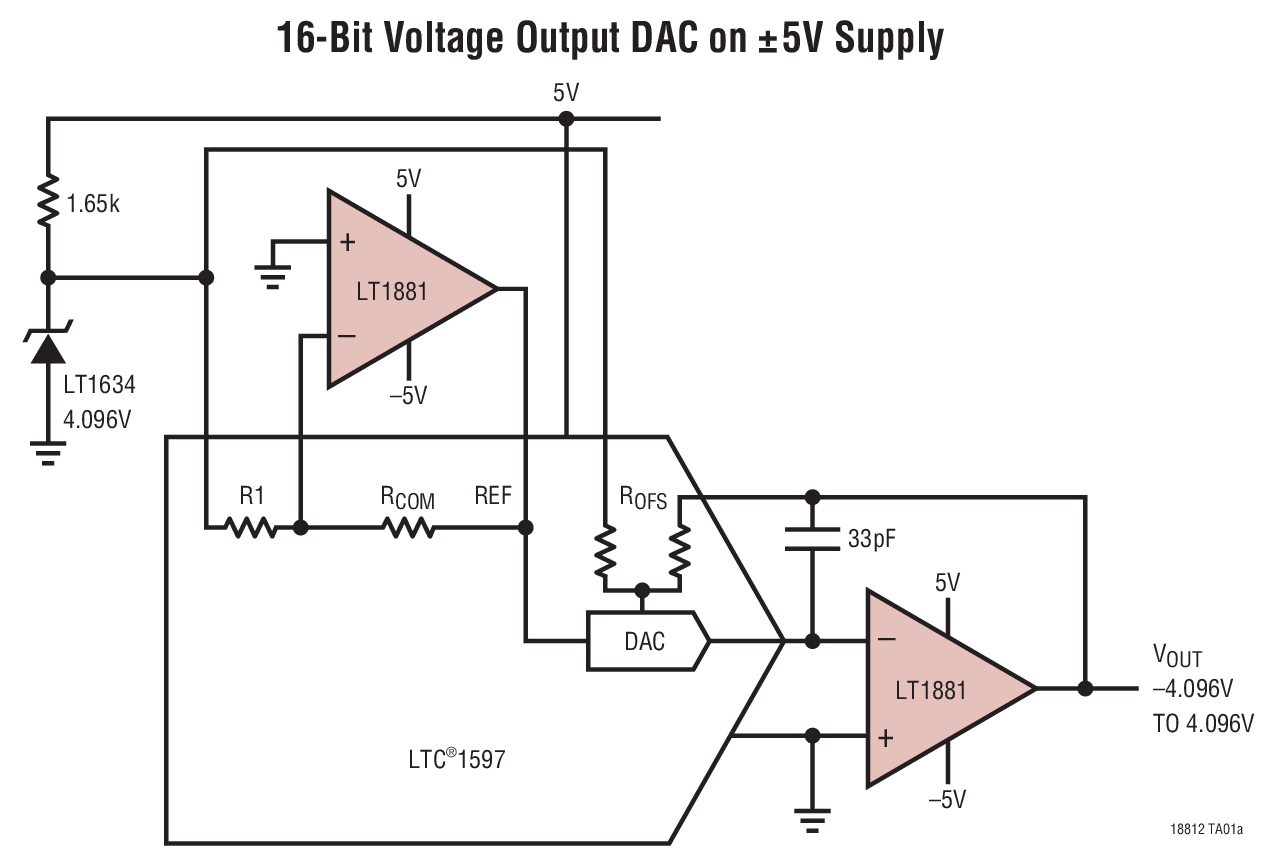

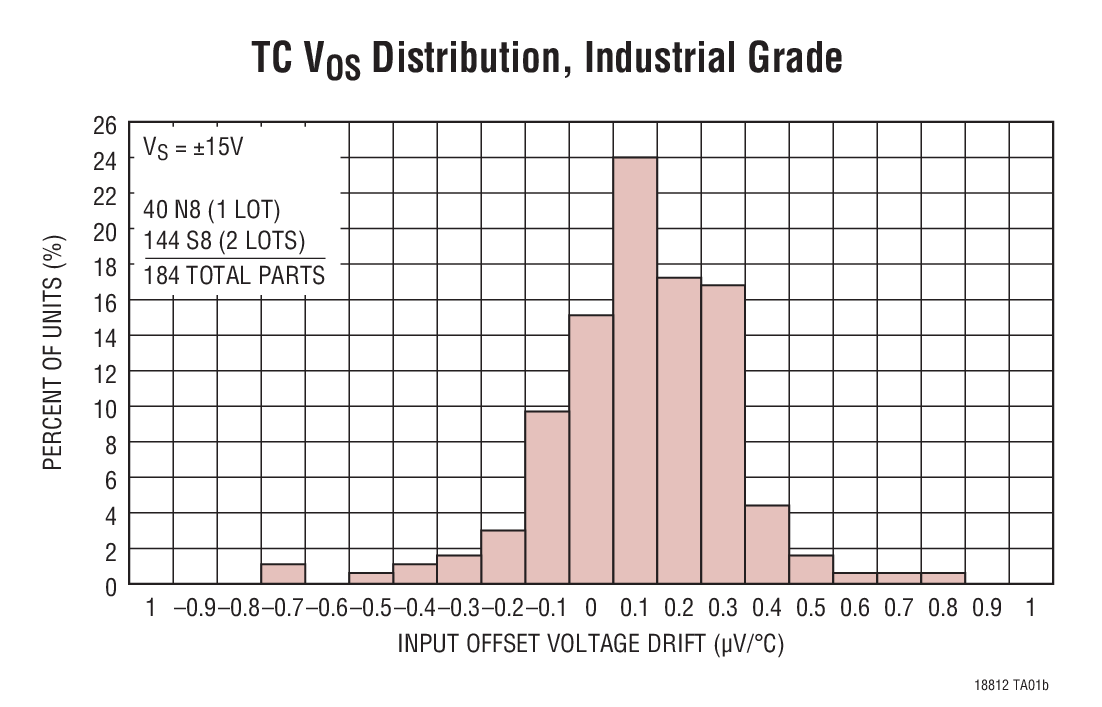

LT1881 - 典型应用图例：

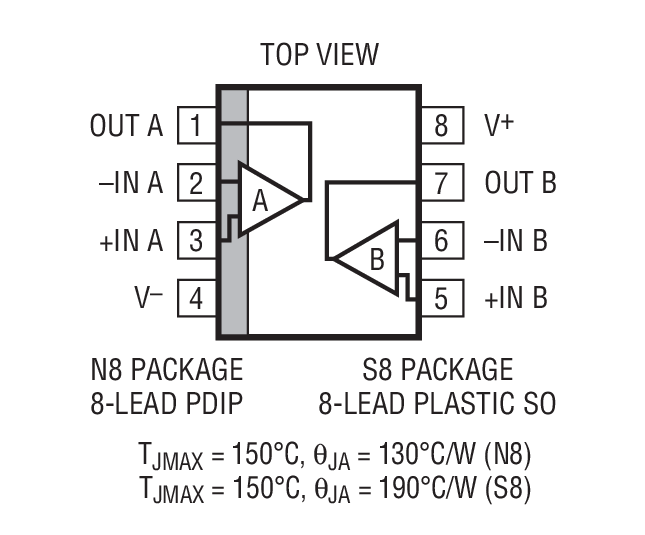

LT1881 - 封装图解：

LT1881 - LT1881是双通道、轨至轨输出、微微安输入、精准运算放大器

LT1881是Linear公司的一款精准放大器产品，LT1881是双通道、轨至轨输出、微微安输入、精准运算放大器，本站介绍了LT1881的封装应用图解、特点和优点、功能等，并给出了与LT1881相关的凌力尔特元器件型号供参考。

LT1881 - 双通道、轨至轨输出、微微安输入、精准运算放大器

LT1881 - 双通道、轨至轨输出、微微安输入、精准运算放大器 - Linear Technology（凌力尔特）

功能描述

LT1881 和 LT1882 运算放大器为具有轨至轨输出摆幅的放大器带来了高准确度输入性能。它们的输入偏置电流和容性负载驱动能力优于相似的 LT1884 和 LT1885 放大器，只是速度略有下降。输入失调电压被修整至低于 50µV，而且低漂移性能在整个工作温度范围内保持了这种准确度。输入偏置电流超低，最大值仅为 200pA。

这些放大器可以采用位于 2.7V 至 36V 之间的任何总电源电压 (其技术规格针对 5V 至 ±15V 的范围进行了全面拟订)。输出电压摆动至负电源的 40mV 以内和正电源的 220mV 以内，从而使得这些放大器成为低电压单电源操作的上佳选择。

在单位增益跟随器应用中，这些器件能够直接驱动高达 1000pF 的容性负载。

双通道器件 LT1881 和 LT1881A 可以使用具标准引出脚配置的 S8 和 PDIP 封装。四通道器件 LT1882 则采用 14 引脚 SO 封装。如需采用具有相似 DC 规格的较高速器件，请查阅 LT1884/LT1885。

特点

失调电压：最大值为 50µV (LT1881A)

输入偏置电流：最大值为 200pA (LT1881A)

失调电压漂移：0.8µV/ºC (最大值)

轨至轨输出摆幅

电源范围：2.7V 至 36V

采用单工作电源或分离工作电源

开环电压增益：1000,000 (最小值)

每个放大器的最大电源电流为 1mA

在 AV = 1、CL = 1000pF 时可稳定

标准引出脚配置

宽工作温度范围：-55ºC 至125ºC (LT1882)

应用

热电偶放大器

桥式换能器调理器

仪表放大器

电池供电型系统

光电流放大器

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LT1881ACN8	N-8	C	$4.40	$3.75
LT1881ACN8#PBF	N-8	C	$4.40	$3.75
LT1881ACS8	SO-8	C	$4.40	$3.75
LT1881ACS8#PBF	SO-8	C	$4.40	$3.75
LT1881ACS8#TR	SO-8	C		$3.81
LT1881ACS8#TRPBF	SO-8	C		$3.81
LT1881AIN8	N-8	I	$5.05	$4.30
LT1881AIN8#PBF	N-8	I	$5.05	$4.30
LT1881AIS8	SO-8	I	$5.05	$4.30
LT1881AIS8#PBF	SO-8	I	$5.05	$4.30
LT1881AIS8#TR	SO-8	I		$4.36
LT1881AIS8#TRPBF	SO-8	I		$4.36
LT1881CN8	N-8	C	$3.30	$2.75
LT1881CN8#PBF	N-8	C	$3.30	$2.75
LT1881CS8	SO-8	C	$3.30	$2.75
LT1881CS8#PBF	SO-8	C	$3.30	$2.75
LT1881CS8#TR	SO-8	C		$2.81
LT1881CS8#TRPBF	SO-8	C		$2.81
LT1881IN8	N-8	I	$3.60	$2.95
LT1881IN8#PBF	N-8	I	$3.60	$2.95
LT1881IS8	SO-8	I	$3.60	$2.95
LT1881IS8#PBF	SO-8	I	$3.60	$2.95
LT1881IS8#TR	SO-8	I		$3.01
LT1881IS8#TRPBF	SO-8	I		$3.01
