当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LT3495
LT3495技术文档下载：
LT3495技术文档产品手册下载
LT3495 - 典型应用图例：

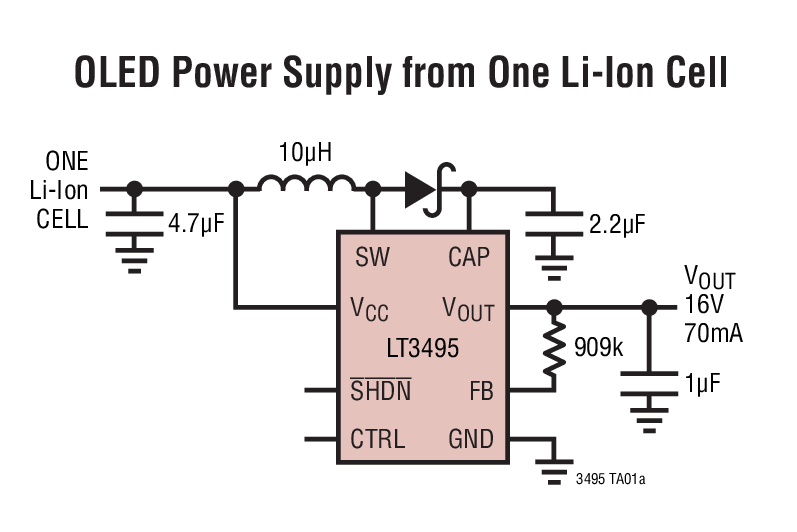

LT3495典型应用图例一

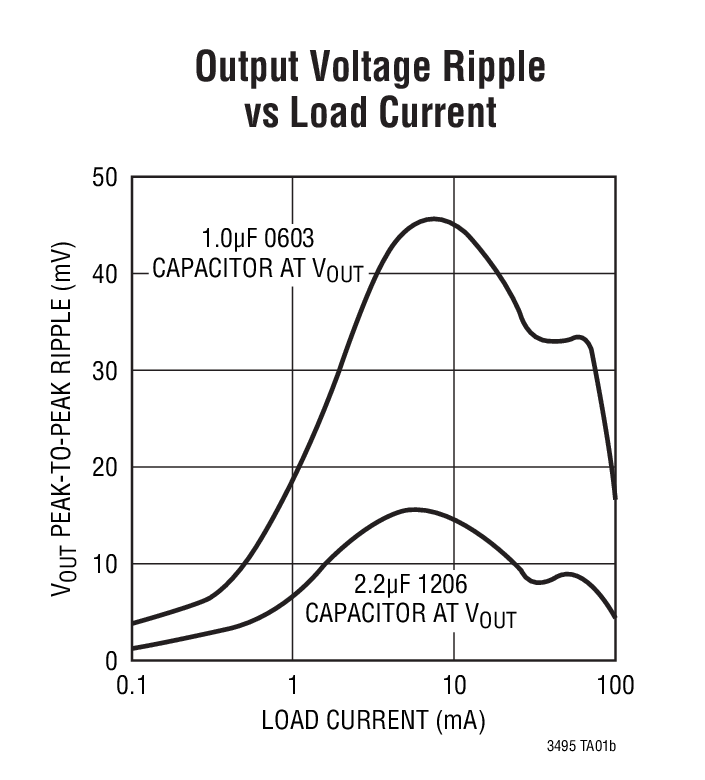

LT3495典型应用图例二
LT3495 - 封装图解：

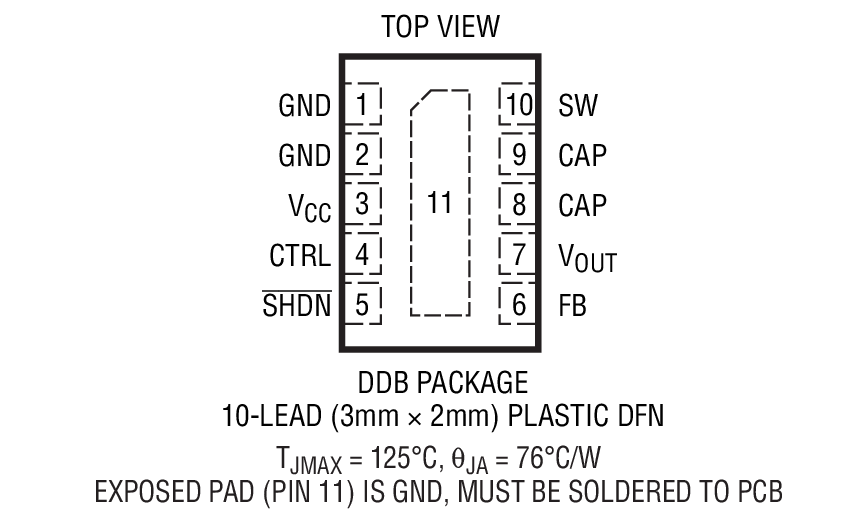

LT3495封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT3495介绍

LT3495 - LT3495是具输出断接功能的 650mA 微功率低噪声升压型转换器

LT3495是LINEAR凌力尔特公司的一款LCD / CCD / OLED 偏置产品，LT3495是LT3495是具输出断接功能的 650mA 微功率低噪声升压型转换器，本站介绍了LT3495的封装应用图解、特点和优点、功能等，并给出了与LT3495相关的LINEAR元器件型号供参考。

LT3495 - LT3495是具输出断接功能的 650mA 微功率低噪声升压型转换器 - LCD / CCD / OLED 偏置 - 电源管理 - 凌力尔特

LT3495 - 具输出断接功能的 650mA 微功率低噪声升压型转换器

LT3495/LT3495B - 具输出断接功能的 650mA 微功率低噪声升压型转换器 - Linear Technology（凌力尔特）

功能描述

LT3495 / LT3495B / LT3495-1 / LT3495B-1 是具集成电源开关、反馈电阻器和输出断接电路的低噪声升压型转换器。这些器件通过改变峰值电感器电流和开关断开时间来控制功率输送。这种新颖的控制方案在一个很宽的负载范围内实现了低输出电压纹波和高效率。对于 LT3495 / LT3495-1，开关的断开时间不允许超过某个固定值，从而保证开关频率在整个负载范围内始终高于音频频段。这些器件具有一个高性能 NPN 电源开关，其电流限值分别为 650mA (对于 LT3495 / LT3495B) 和 350mA (对于 LT3495-1 / LT3495B-1)。静态电流很低，仅为 60μA，并将在停机模式中进一步降至 0.1μA。内部断接电路能够在停机模式期间把输出电压与输入隔离开来。一个辅助基准输入 (CTRL 引脚) 以任何较低的电压值来取代内部 1.235V 反馈基准，从而实现了操作期间输出电压的全面控制。LT3495 系列采用纤巧型 10 引脚 3mm x 2mm DFN 封装。

特点
  • 低静态电流 60μA (在运行模式中) 0.1μA (在停机模式中)
  • 低噪声控制方案 (对于 LT3495/-1，开关频率始终高于可听范围)
  • 集成功率 NPN： 650mA 电流限值 (LT3495/B) 350mA 电流限值 (LT3495-1/B-1)
  • 集成输出断接功能
  • 集成输出调光功能
  • 宽输入范围：2.5V 至 16V
  • 宽输出范围：高达 40V
  • 集成反馈电阻器
  • 纤巧型 10 引脚 3mm x 2mm DFN 封装
    • 应用
  • OLED 电源
  • 低噪声电源
  • MP3 播放器
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT3495BEDDB-1#PBF 3x2 DFN-10 E $2.50
    LT3495BEDDB-1#TRMPBF 3x2 DFN-10 E $2.50 $1.80
    LT3495BEDDB-1#TRPBF 3x2 DFN-10 E $2.50 $1.75
    LT3495BEDDB#PBF 3x2 DFN-10 E $2.50
    LT3495BEDDB#TRMPBF 3x2 DFN-10 E $2.50 $1.80
    LT3495BEDDB#TRPBF 3x2 DFN-10 E $2.50 $1.75
    LT3495EDDB-1#PBF 3x2 DFN-10 E $2.50
    LT3495EDDB-1#TRMPBF 3x2 DFN-10 E $2.50 $1.80
    LT3495EDDB-1#TRPBF 3x2 DFN-10 E $2.50 $1.75
    LT3495EDDB#PBF 3x2 DFN-10 E $2.50
    LT3495EDDB#TRMPBF 3x2 DFN-10 E $2.50 $1.80
    LT3495EDDB#TRPBF 3x2 DFN-10 E $2.50 $1.75
