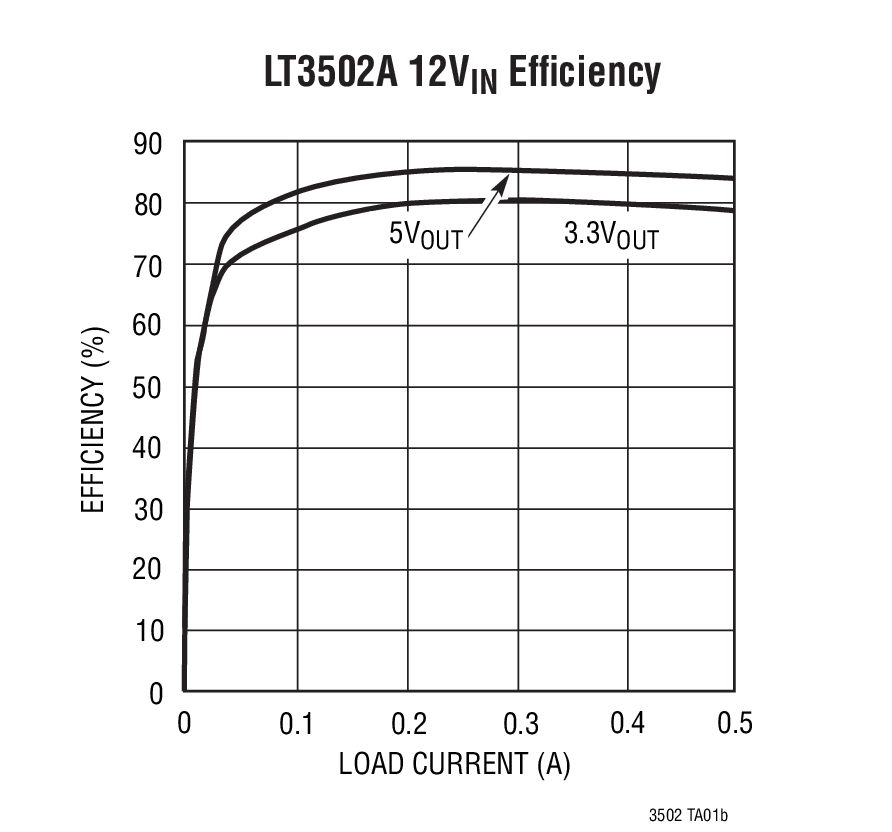

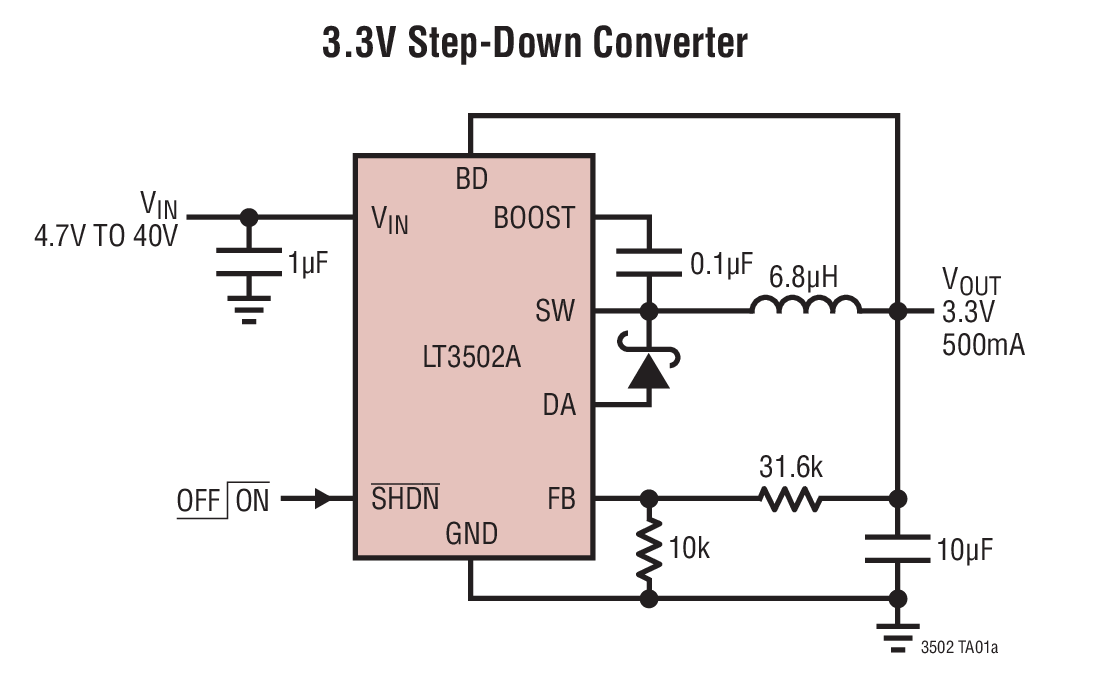

LT3502 - 典型应用图例：

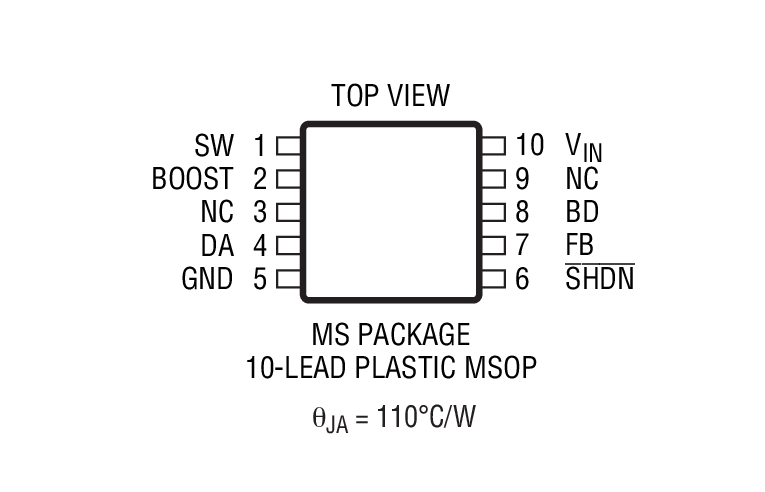

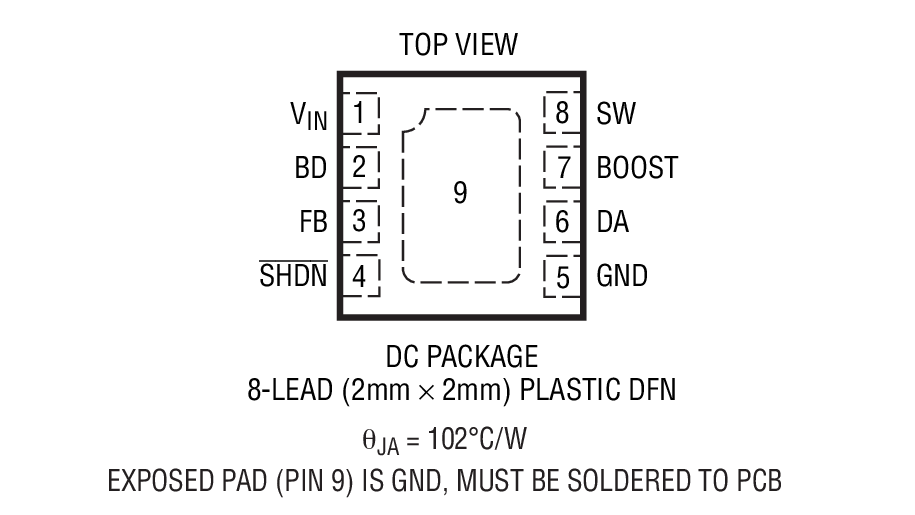

LT3502 - 封装图解：

LT3502 - LT3502是采用 2mm x 2mm DFN 封装的 1.1MHz/2.2MHz、500mA 降压型稳压

LT3502是Linear公司的一款内部开关电源降压产品，LT3502是采用 2mm x 2mm DFN 封装的 1.1MHz/2.2MHz、500mA 降压型稳压，本站介绍了LT3502的封装应用图解、特点和优点、功能等，并给出了与LT3502相关的凌力尔特元器件型号供参考。

LT3502 - 采用 2mm x 2mm DFN 封装的 1.1MHz/2.2MHz、500mA 降压型稳压

LT3502/LT3502A - 采用 2mm x 2mm DFN 封装的 1.1MHz/2.2MHz、500mA 降压型稳压 - Linear Technology（凌力尔特）

功能描述

LT3502/LT3502A 是电流模式 PWM 降压型 DC/DC 转换器，具有一个内部 500mA电源开关，采用纤巧型 8 引脚 2mm x 2mm DFN 和 10 引脚 MS10封装。3V 至 40V 的宽输入电压范围使得 LT3502/LT3502A 很适合对来自各种电源的功率进行调节，包括 24V 工业电源和汽车电池。其高工作频率允许使用纤巧、低成本的电感器和电容器，因而实现了一款非常小巧的解决方案。高于 AM 频段的恒定频率避免了对无线电接收的干扰，从而使 LT3502A 特别适合于汽车应用。

逐周期电流限制和频率折返提供了针对短路输出的保护作用。软起动和频率折返消除了启动期间的输入浪涌电流。DA 电流检测在故障条件下提供了进一步的保护。一个内部升压二极管减少了元件数目。

特点

3V 至 40V 输入电压范围

500mA 输出电流

开关频率：2.2MHz (LT3502A)、1.1MHz (LT3502)

800mV 反馈电压

抗短路性能强

软起动

低停机电流：< 2μA

内部补偿

内部升压二极管

耐热增强型 2mm x 2mm 8 引脚 DFN 和 10 引脚 MS10 封装

应用

汽车系统

电池供电型设备

墙上变压器调节

分布式电源调节

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LT3502AEDC#PBF	2x2 DFN-8	E	$2.79
LT3502AEDC#TRMPBF	2x2 DFN-8	E	$2.79	$2.00
LT3502AEDC#TRPBF	2x2 DFN-8	E	$2.79	$1.95
LT3502AEMS#PBF	MS-10	E	$2.93	$2.05
LT3502AEMS#TRPBF	MS-10	E		$2.11
LT3502AIDC#PBF	2x2 DFN-8	I	$3.34
LT3502AIDC#TRMPBF	2x2 DFN-8	I	$3.34	$2.39
LT3502AIDC#TRPBF	2x2 DFN-8	I	$3.34	$2.34
LT3502AIMS#PBF	MS-10	I	$3.51	$2.46
LT3502AIMS#TRPBF	MS-10	I		$2.52
LT3502EDC#PBF	2x2 DFN-8	E	$2.79
LT3502EDC#TRMPBF	2x2 DFN-8	E	$2.79	$2.00
LT3502EDC#TRPBF	2x2 DFN-8	E	$2.79	$1.95
LT3502EMS	MS-10	E	$2.93	$2.05
LT3502EMS#PBF	MS-10	E	$2.93	$2.05
LT3502EMS#TR	MS-10	E		$2.11
LT3502EMS#TRPBF	MS-10	E		$2.11
LT3502IDC#PBF	2x2 DFN-8	I	$3.34
LT3502IDC#TRMPBF	2x2 DFN-8	I	$3.34	$2.39
LT3502IDC#TRPBF	2x2 DFN-8	I	$3.34	$2.34
LT3502IMS#PBF	MS-10	I	$3.51	$2.46
LT3502IMS#TRPBF	MS-10	I		$2.52
