当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LT3970
LT3970技术文档下载：
LT3970技术文档产品手册下载
LT3970 - 典型应用图例：

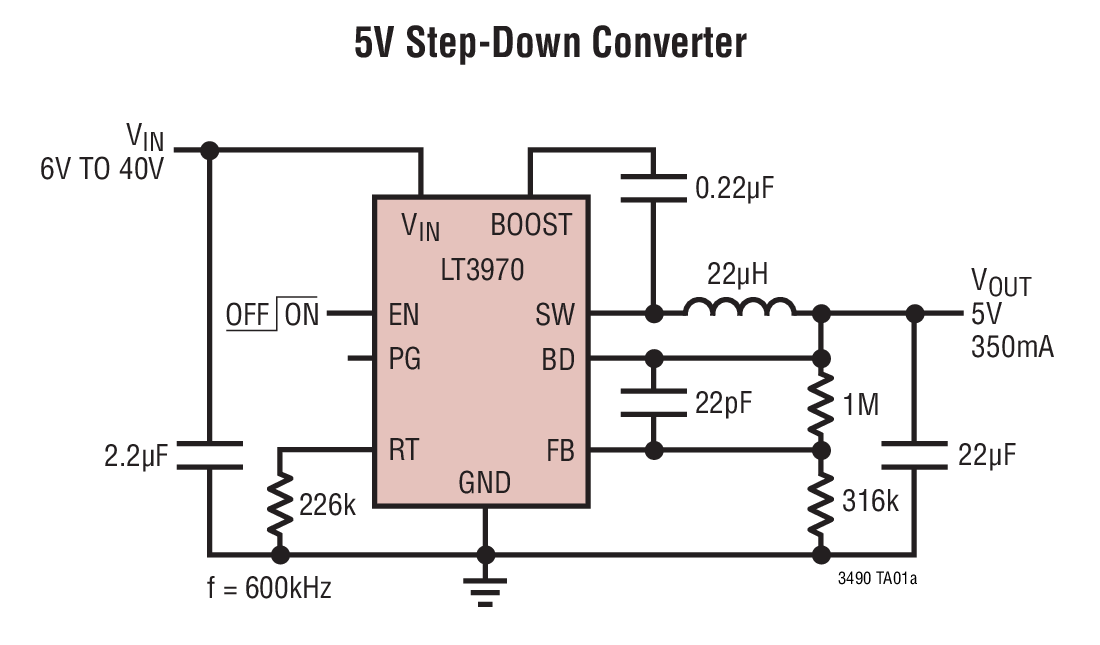

LT3970典型应用图例一

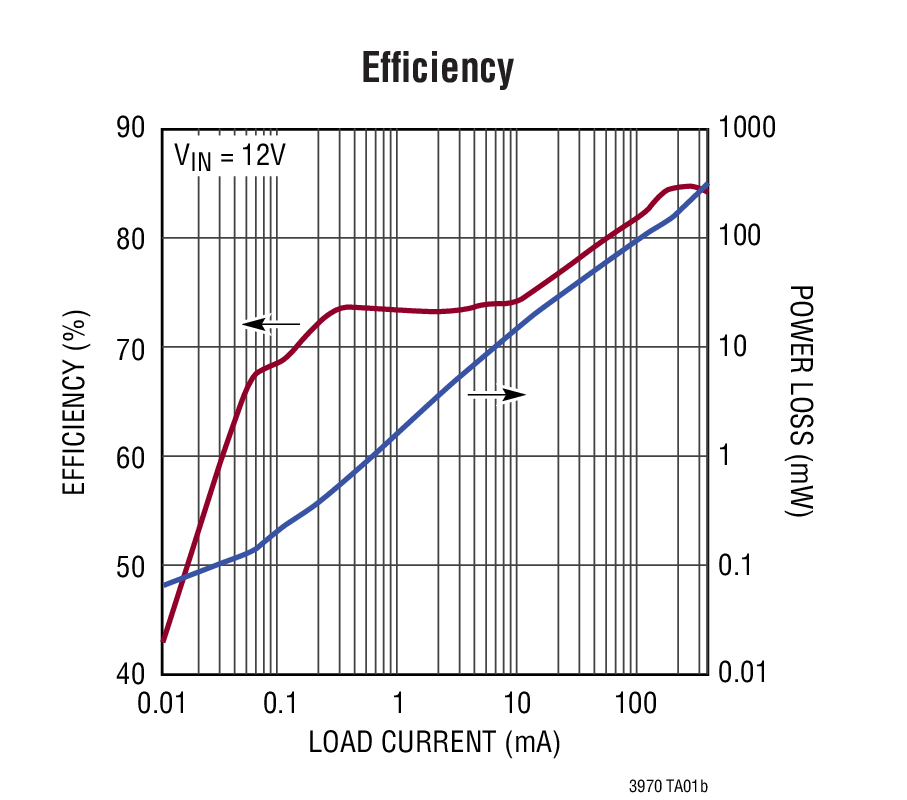

LT3970典型应用图例二
LT3970 - 封装图解：

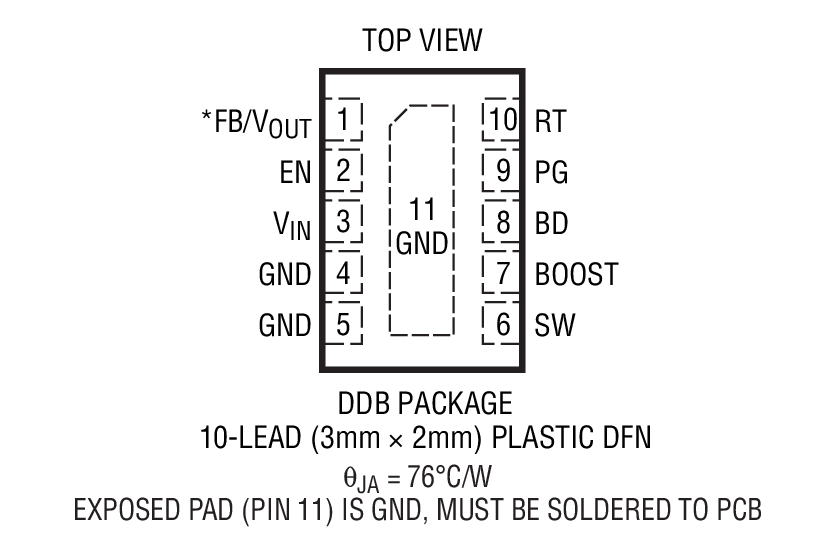

LT3970封装图解一

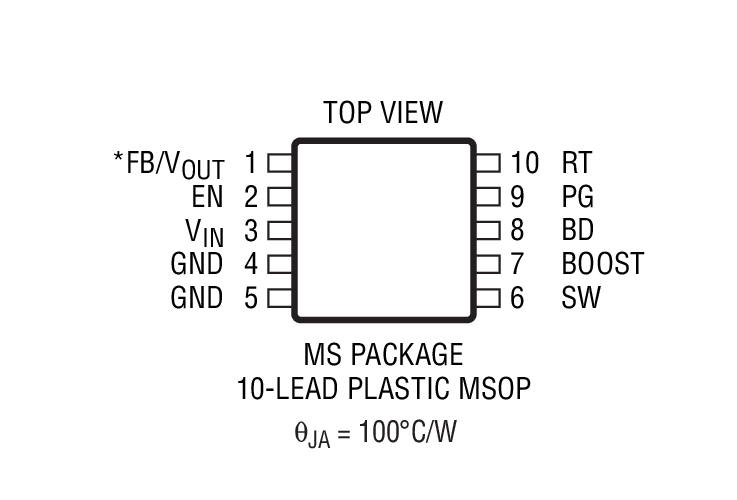

LT3970封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT3970介绍

LT3970 - LT3970是具 2.5μA 静态电流和集成二极管的 40V、350mA 降压型稳压器

LT3970是LINEAR凌力尔特公司的一款微功率降压产品，LT3970是LT3970是具 2.5μA 静态电流和集成二极管的 40V、350mA 降压型稳压器，本站介绍了LT3970的封装应用图解、特点和优点、功能等，并给出了与LT3970相关的LINEAR元器件型号供参考。

LT3970 - LT3970是具 2.5μA 静态电流和集成二极管的 40V、350mA 降压型稳压器 - 微功率降压 - 航天和严酷环境 - 凌力尔特

LT3970 - 具 2.5μA 静态电流和集成二极管的 40V、350mA 降压型稳压器

LT3970 系列 - 具 2.5μA 静态电流和集成二极管的 40V、350mA 降压型稳压器 - Linear Technology（凌力尔特）

功能描述

LT3970 是一款可调频率、单片式、降压型开关稳压器，可接受一个高达 40V 的宽输入电压范围，且仅消耗 2.5μA 的静态电流。芯片上内置了一个高效率开关和箝位二极管、升压二极管以及必需的振荡器、控制器和逻辑电路。低纹波突发模式操作在低输出电流条件下保持了高效率，并在典型应用中将输出纹波抑制在 5mV 以下。电流模式拓扑结构用于实现快速瞬态响应和上佳的环路稳定性。一个箝位二极管电流限值提供了针对短路输出和过压条件的保护作用。该器件提供了一个具准确门限的使能引脚，从而产生一个 0.7μA 的低停机电流。当 VOUT 达到编程输出电压的 90% 时，电源良好标记电路将发出指示信号。LT3970 采用小外形 10 引脚 MSOP 和 3mm x 2mm DFN 封装。


特点
  • 低纹波突发模式 (Burst Mode) 操作 2.5μA IQ (在 12VIN 至 3.3VOUT) 输出纹波 < 5mVP-P
  • 宽输入电压范围：工作时为 4.2V 至 40V
  • 可调开关频率：200kHz 至 2.2MHz
  • 集成升压二极管和箝位二极管
  • 350mA 输出电流
  • 固定输出电压: 3.3V、3.42V、5V 1.8μA IQ (在 12VIN)
  • 准确的 1V 使能引脚门限
  • 低停机电流：IQ = 0.7μA
  • 内部检测限制箝位二极管电流
  • 电源良好标记
  • 输出电压：1.21V 至 25V
  • 内部补偿
  • 小外形 10 引脚 MSOP 和 (3mm x 2mm) DFN 封装
    • 应用
  • 汽车电池调节
  • 便携式产品的电源
  • 工业电源
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT3970EDDB-3.3#PBF 3x2 DFN-10 E $3.36
    LT3970EDDB-3.3#TRMPBF 3x2 DFN-10 E $3.36 $2.40
    LT3970EDDB-3.3#TRPBF 3x2 DFN-10 E $3.36 $2.35
    LT3970EDDB-3.42#PBF 3x2 DFN-10 E $3.36
    LT3970EDDB-3.42#TRMPBF 3x2 DFN-10 E $3.36 $2.40
    LT3970EDDB-3.42#TRPBF 3x2 DFN-10 E $3.36 $2.35
    LT3970EDDB-5#PBF 3x2 DFN-10 E $3.36
    LT3970EDDB-5#TRMPBF 3x2 DFN-10 E $3.36 $2.40
    LT3970EDDB-5#TRPBF 3x2 DFN-10 E $3.36 $2.35
    LT3970EDDB#PBF 3x2 DFN-10 E $3.36
    LT3970EDDB#TRMPBF 3x2 DFN-10 E $3.36 $2.40
    LT3970EDDB#TRPBF 3x2 DFN-10 E $3.36 $2.35
    LT3970EMS-3.3#PBF MS-10 E $3.43 $2.40
    LT3970EMS-3.3#TRPBF MS-10 E $2.46
    LT3970EMS-5#PBF MS-10 E $3.43 $2.40
    LT3970EMS-5#TRPBF MS-10 E $2.46
    LT3970EMS#PBF MS-10 E $3.43 $2.40
    LT3970EMS#TRPBF MS-10 E $3.78 $2.46
    LT3970HMS-3.3#PBF MS-10 H $4.17 $2.92
    LT3970HMS-3.3#TRPBF MS-10 H $2.98
    LT3970HMS-5#PBF MS-10 H $4.17 $2.92
    LT3970HMS-5#TRPBF MS-10 H $2.98
    LT3970HMS#PBF MS-10 H $4.17 $2.92
    LT3970HMS#TRPBF MS-10 H $2.98
    LT3970IDDB-3.3#PBF 3x2 DFN-10 I $3.73
    LT3970IDDB-3.3#TRMPBF 3x2 DFN-10 I $3.73 $2.66
    LT3970IDDB-3.3#TRPBF 3x2 DFN-10 I $3.73 $2.61
    LT3970IDDB-5#PBF 3x2 DFN-10 I $3.73
    LT3970IDDB-5#TRMPBF 3x2 DFN-10 I $3.73 $2.66
    LT3970IDDB-5#TRPBF 3x2 DFN-10 I $3.73 $2.61
    LT3970IDDB#PBF 3x2 DFN-10 I $3.73
    LT3970IDDB#TRMPBF 3x2 DFN-10 I $3.73 $2.66
    LT3970IDDB#TRPBF 3x2 DFN-10 I $3.73 $2.61
    LT3970IMS-3.3#PBF MS-10 I $3.82 $2.67
    LT3970IMS-3.3#TRPBF MS-10 I $2.73
    LT3970IMS-5#PBF MS-10 I $3.82 $2.67
    LT3970IMS-5#TRPBF MS-10 I $2.73
    LT3970IMS#PBF MS-10 I $3.82 $2.67
    LT3970IMS#TRPBF MS-10 I $4.22 $2.73
