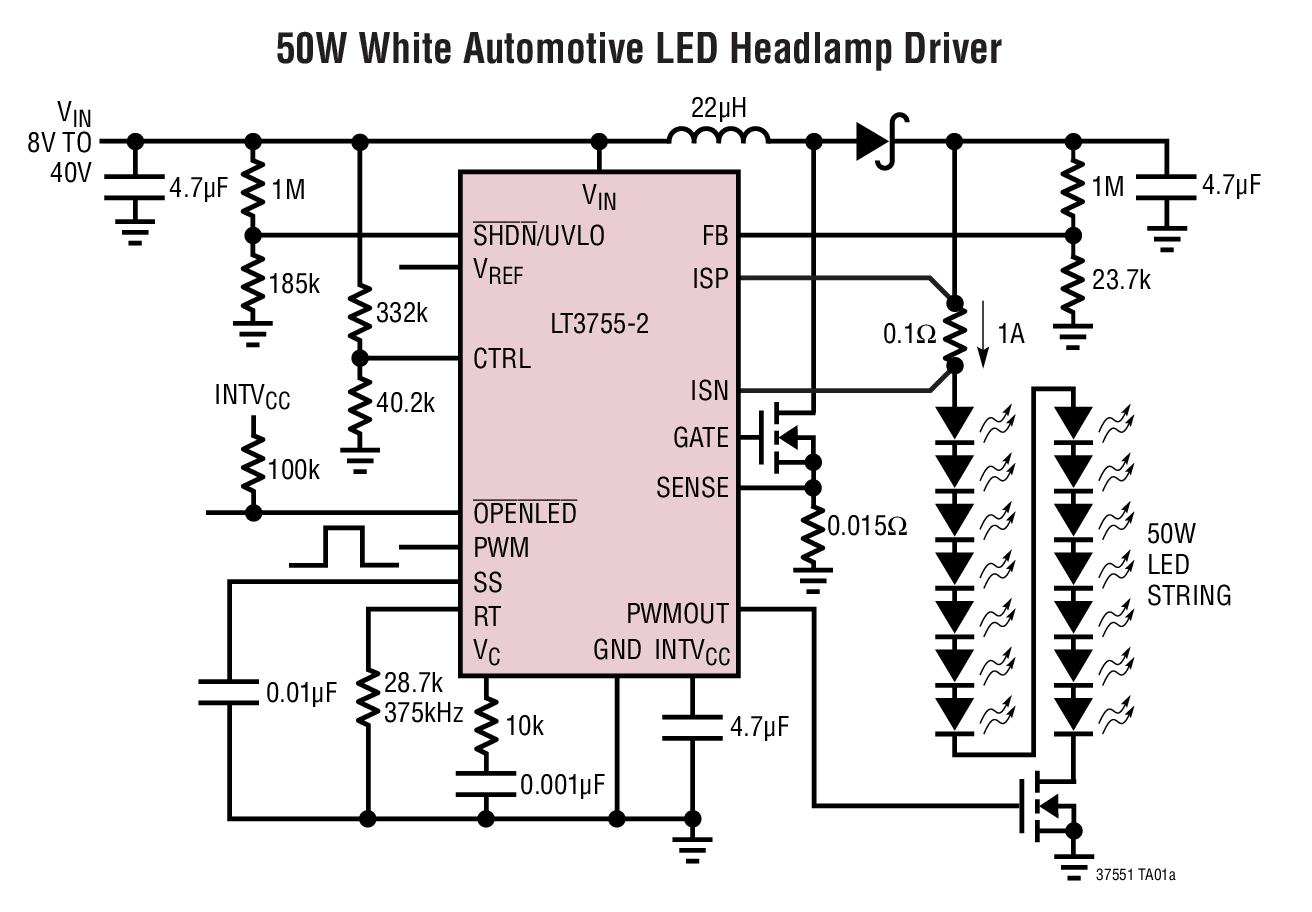

LT3755典型应用图例一

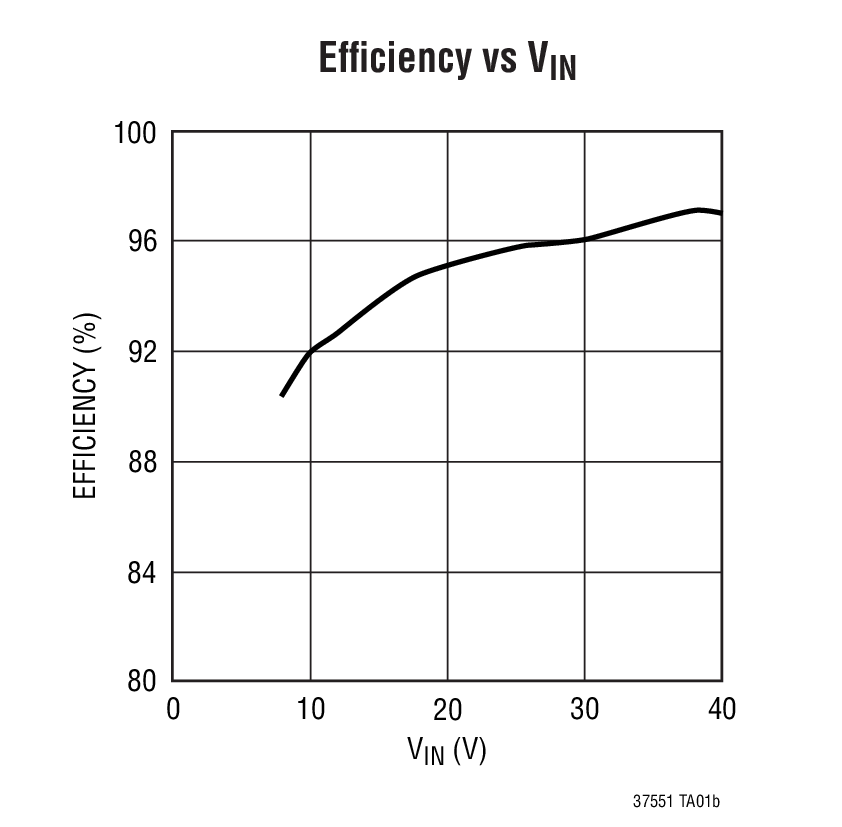

LT3755典型应用图例二
LT3755 - 封装图解：

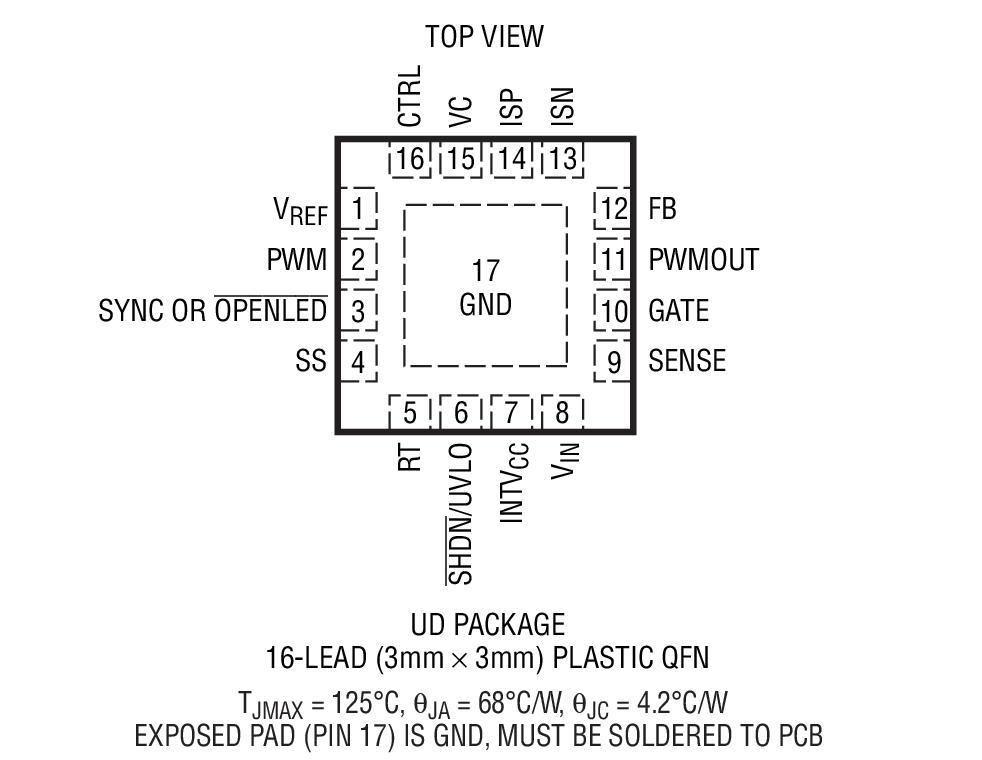

LT3755封装图解一
LT3755封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT3755介绍

LT3755 - LT3755是40Vin、75Vout LED 控制器

LT3755是LINEAR凌力尔特公司的一款升压型 LED 驱动器产品，LT3755是LT3755是40Vin、75Vout LED 控制器，本站介绍了LT3755的封装应用图解、特点和优点、功能等，并给出了与LT3755相关的LINEAR元器件型号供参考。

LT3755 - LT3755是40Vin、75Vout LED 控制器 - 升压型 LED 驱动器 - 航天和严酷环境 - 凌力尔特

LT3755 - 40Vin、75Vout LED 控制器

LT3755/LT3755-1/LT3755-2 - 40Vin、75Vout LED 控制器 - Linear Technology（凌力尔特）

功能描述

LT3755、LT3755-1 和 LT3755-2 是 DC/DC 控制器，专为充当一个用于驱动高电流 LED 的恒定电流源而设计。它们从一个内部已调 7.15V 电源来驱动一个低端外部 N 沟道功率 MOSFET。固定频率、电流模式架构在一个很宽的电源和输出电压范围内实现了稳定操作。一个参考于地的电压 FB 引脚用作多个 LED 保护功能电路的输入，而且还使得转换器能够起一个恒定电压源的作用。一个频率调节引脚允许用户在 100kHz 至 1MHz 的范围内设置频率，旨在优化效率、性能或外部元件尺寸。

LT3755/LT3755-1/LT3755-2 在 LED 串的高端检测输出电流。高端电流检测是用于驱动 LED 的最灵活方案，允许采用升压、降压模式或降压-升压模式配置。PWM 输入提供了高达 3000:1 的 LED 调光比，而 CTRL 输入则提供了额外的模拟调光能力。

特点
  • 3000:1 True Color PWMTM 调光
  • 宽输入电压范围：4.5V 至 40V
  • 高达 75V 的输出电压
  • 恒定电流和恒定电压调节
  • 100mV 高端电流检测
  • 可以采用升压、降压模式、降压-升压模式、SEPIC 或反激式拓扑结构来驱动 LED
  • 可调频率范围：100kHz 至 1MHz
  • 开路 LED 保护
  • 具迟滞的可编程欠压闭锁
  • 改善的开路 LED 状态引脚 (LT3755-2)
  • 频率同步 (LT3755-1)
  • PWM 断接开关驱动器
  • CTRL 引脚提供了模拟调光功能
  • 低停机电流：<1μA
  • 可编程软起动
  • 耐热增强型 16 引脚 QFN (3mm x 3mm) 和 MSOP 封装
    • 应用
  • 高功率 LED
  • 电池充电器
  • 准确的电流限制电压稳压器
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT3755EMSE-1#PBF MS-16E E $4.07 $2.85
    LT3755EMSE-1#TRPBF MS-16E E $2.91
    LT3755EMSE-2#PBF MS-16E E $4.07 $2.85
    LT3755EMSE-2#TRPBF MS-16E E $2.91
    LT3755EMSE#PBF MS-16E E $4.07 $2.85
    LT3755EMSE#TRPBF MS-16E E $2.91
    LT3755EUD-1#PBF 3x3 QFN-16 E $3.93 $2.75
    LT3755EUD-1#TRPBF 3x3 QFN-16 E $2.81
    LT3755EUD-2#PBF 3x3 QFN-16 E $3.93 $2.75
    LT3755EUD-2#TRPBF 3x3 QFN-16 E $2.81
    LT3755EUD#PBF 3x3 QFN-16 E $3.93 $2.75
    LT3755EUD#TRPBF 3x3 QFN-16 E $2.81
    LT3755HMSE-2#PBF MS-16E H $5.00 $3.50
    LT3755HMSE-2#TRPBF MS-16E H $3.56
    LT3755IMSE-1#PBF MS-16E I $4.64 $3.25
    LT3755IMSE-1#TRPBF MS-16E I $3.31
    LT3755IMSE-2#PBF MS-16E I $4.64 $3.25
    LT3755IMSE-2#TRPBF MS-16E I $3.31
    LT3755IMSE#PBF MS-16E I $4.64 $3.25
    LT3755IMSE#TRPBF MS-16E I $3.31
    LT3755IUD-1#PBF 3x3 QFN-16 I $4.50 $3.15
    LT3755IUD-1#TRPBF 3x3 QFN-16 I $3.21
    LT3755IUD-2#PBF 3x3 QFN-16 I $4.50 $3.15
    LT3755IUD-2#TRPBF 3x3 QFN-16 I $3.21
    LT3755IUD#PBF 3x3 QFN-16 I $4.50 $3.15
    LT3755IUD#TRPBF 3x3 QFN-16 I $3.21
