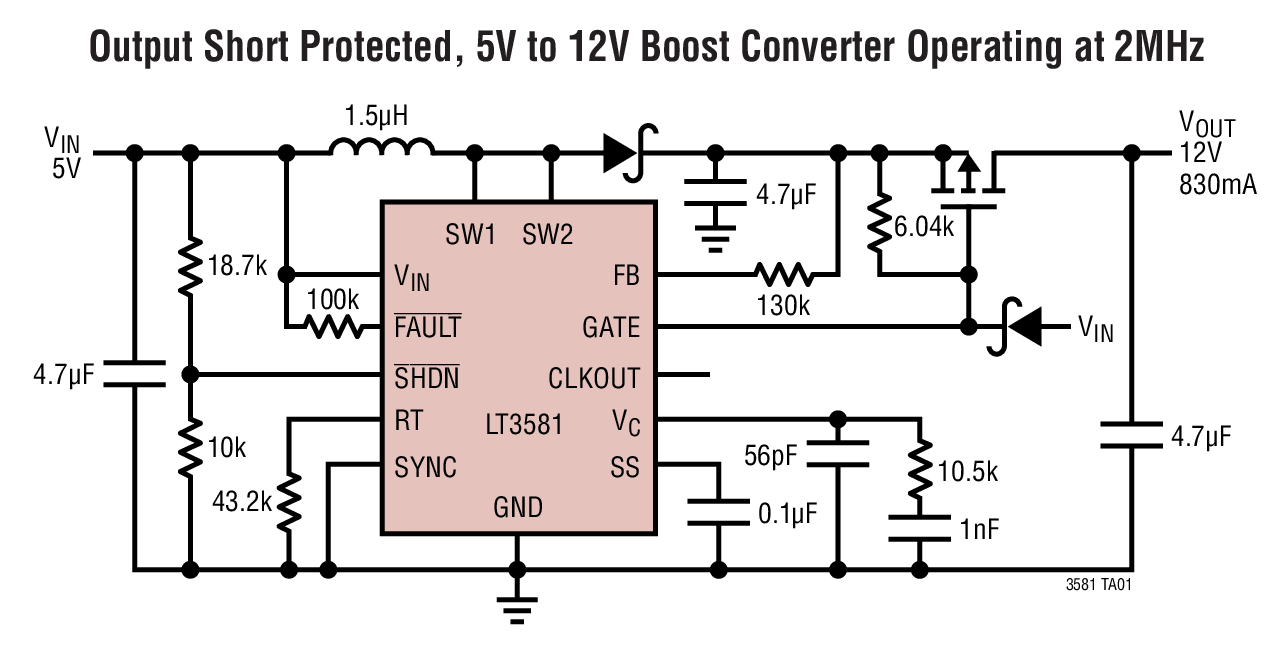

LT3581典型应用图例一

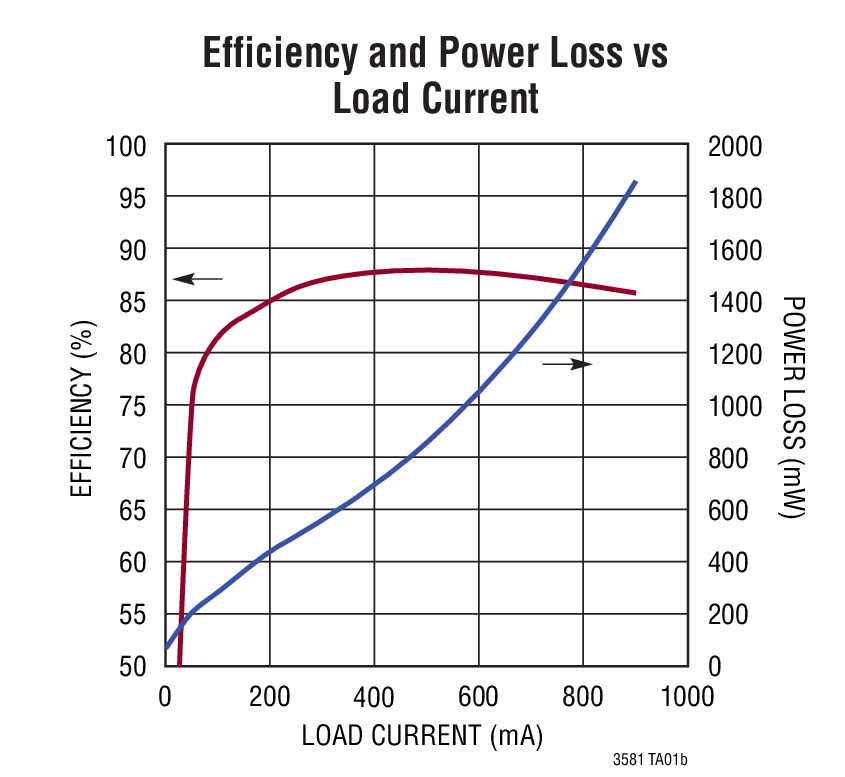

LT3581典型应用图例二
LT3581 - 封装图解：

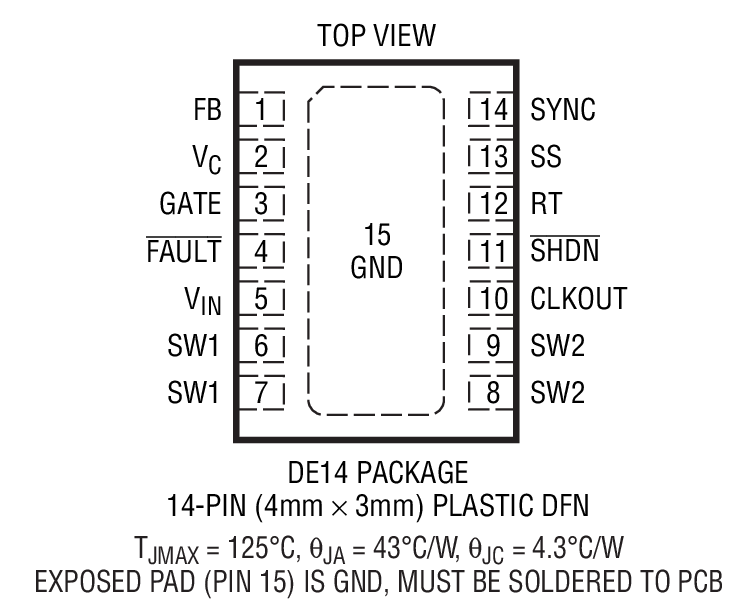

LT3581封装图解一

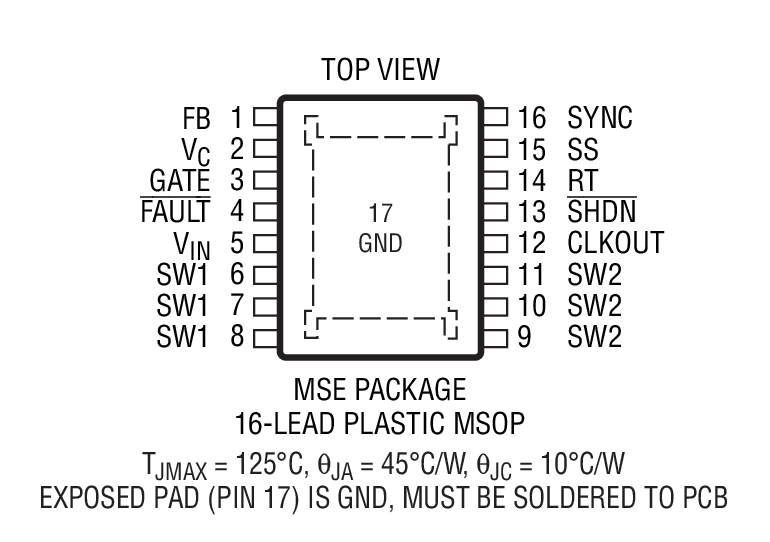

LT3581封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT3581介绍

LT3581 - LT3581是具故障保护功能的 3.3A、升压 / 负输出 DC/DC 转换器

LT3581是LINEAR凌力尔特公司的一款负输出稳压器产品，LT3581是LT3581是具故障保护功能的 3.3A、升压 / 负输出 DC/DC 转换器，本站介绍了LT3581的封装应用图解、特点和优点、功能等，并给出了与LT3581相关的LINEAR元器件型号供参考。

LT3581 - LT3581是具故障保护功能的 3.3A、升压 / 负输出 DC/DC 转换器 - 负输出稳压器 - 航天和严酷环境 - 凌力尔特

LT3581 - 具故障保护功能的 3.3A、升压 / 负输出 DC/DC 转换器

LT3581 - 具故障保护功能的 3.3A、升压 / 负输出 DC/DC 转换器 - Linear Technology（凌力尔特）

功能描述

LT3581 是一款具内置故障保护功能的 PWM DC/DC 转换器，旨在帮助提供针对输出短路、输入 / 输出过压和过热情况的保护作用。该器件包括一个 42V 主开关和一个可连接在一起的 42V 从开关，以提供一个 3.3A 的总电流限值。

LT3581 是众多局部电源设计的理想选择。它可以容易地通过配置而成为升压、SEPIC、负输出或反激式结构，并能够从一个 5V 输入产生 12V/830mA 或 -12V/625mA 输出。此外，LT3581 的从开关还允许将该器件配置成高电压、高功率充电泵拓扑结构，这种拓扑结构具有非常高的效率，而且所需的组件少于传统电路。

LT3581 的开关频率范围可设定在 200kHz 至 2.5MHz 之间。该器件可在内部进行定时，其时钟振荡频率由连接在 RT 引脚和地之间的电阻器来设定，或者，也可以使其同步至一个外部时钟。时钟信号的一个缓冲版本从 CLKOUT 引脚排出，并可用于将其他兼容型开关稳压器 IC 同步至 LT3581。

LT3581 还具有创新的 SHDN 引脚电路，因而可接受缓慢变化的输入信号，并提供了一种可调的欠压闭锁功能。另外，这款器件还集成了诸如频率折返和软起动等附加功能。LT3581 采用 14 引脚 4mm x 3mm DFN 封装和 16 引脚 MSE 封装。

特点
  • 3.3A、42V 组合式电源开关
  • 主 / 从 (1.9A / 1.4A) 开关设计
  • 输出短路保护
  • 宽输入范围：工作时为 2.5V 至 22V，最大瞬态电压为 40V
  • 开关频率高达 2.5MHz
  • 可容易地配置成一个升压、SEPIC、负输出或反激式转换器
  • 可由用户进行配置的欠压闭锁
  • 低 VCESAT 开关：在 2.75A 时为 250mV (典型值)
  • 可同步至外部时钟
  • 可同步至其他开关稳压器
  • 高增益 SHDN 引脚可接受缓慢变化的输入信号
  • 14 引脚 4mm x 3mm DFN 和 16 引脚 MSE 封装
    • 应用
  • 局部电源
  • 真空荧光显示屏 (VFD) 偏置电源
  • TFT-LCD 偏置电源
  • 汽车引擎控制单元 (ECU) 电源
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT3581EDE#PBF 4x3 DFN-14 E $3.50 $2.45
    LT3581EDE#TRPBF 4x3 DFN-14 E $2.51
    LT3581EMSE#PBF MS-16E E $3.64 $2.55
    LT3581EMSE#TRPBF MS-16E E $2.61
    LT3581HDE#PBF 4x3 DFN-14 H $4.24 $2.97
    LT3581HDE#TRPBF 4x3 DFN-14 H $3.03
    LT3581IDE#PBF 4x3 DFN-14 I $3.89 $2.72
    LT3581IDE#TRPBF 4x3 DFN-14 I $2.78
    LT3581IMSE#PBF MS-16E I $4.04 $2.83
    LT3581IMSE#TRPBF MS-16E I $2.89
