当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LT3795
LT3795技术文档下载：
LT3795技术文档产品手册下载
LT3795 - 典型应用图例：

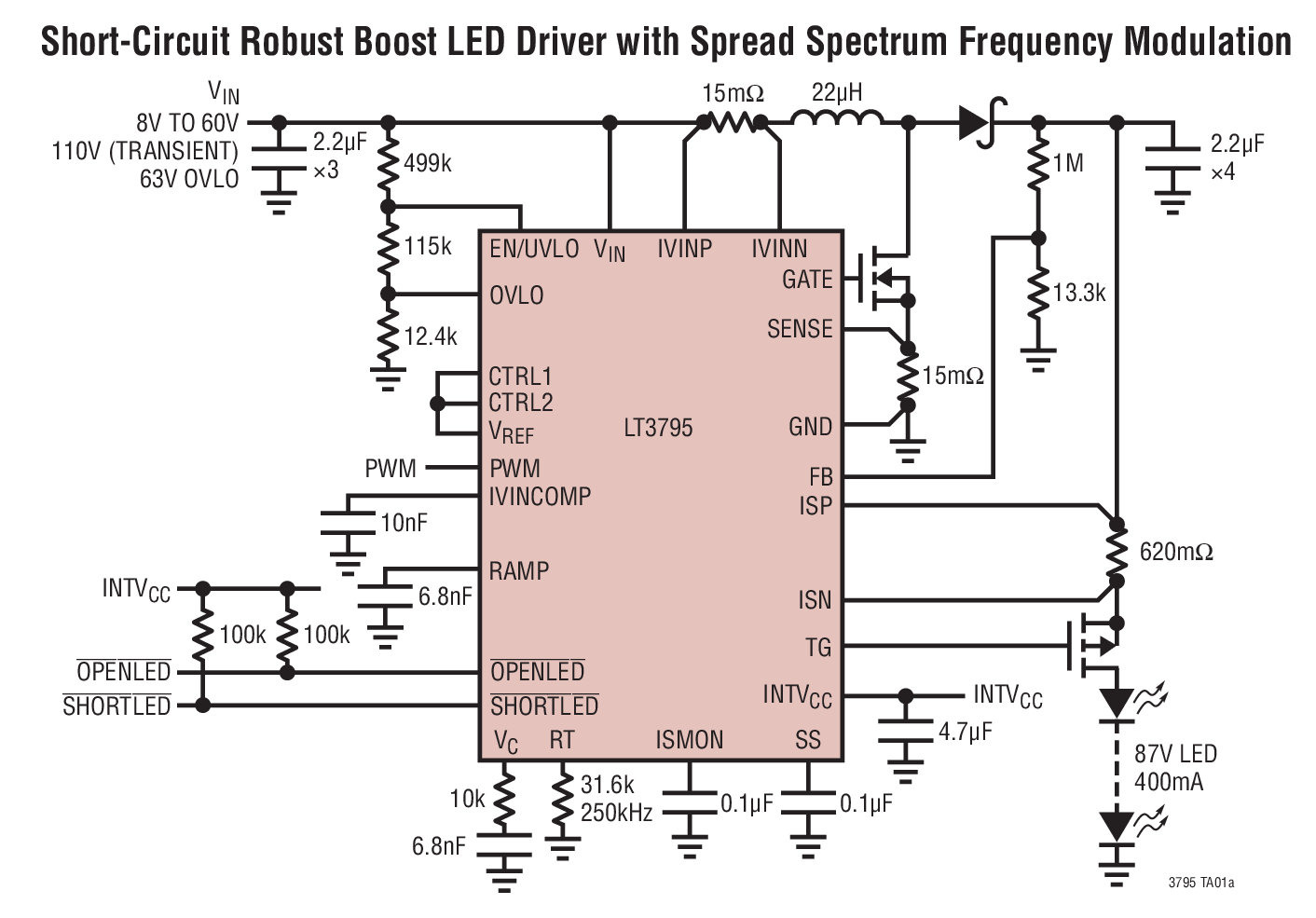

LT3795典型应用图例一

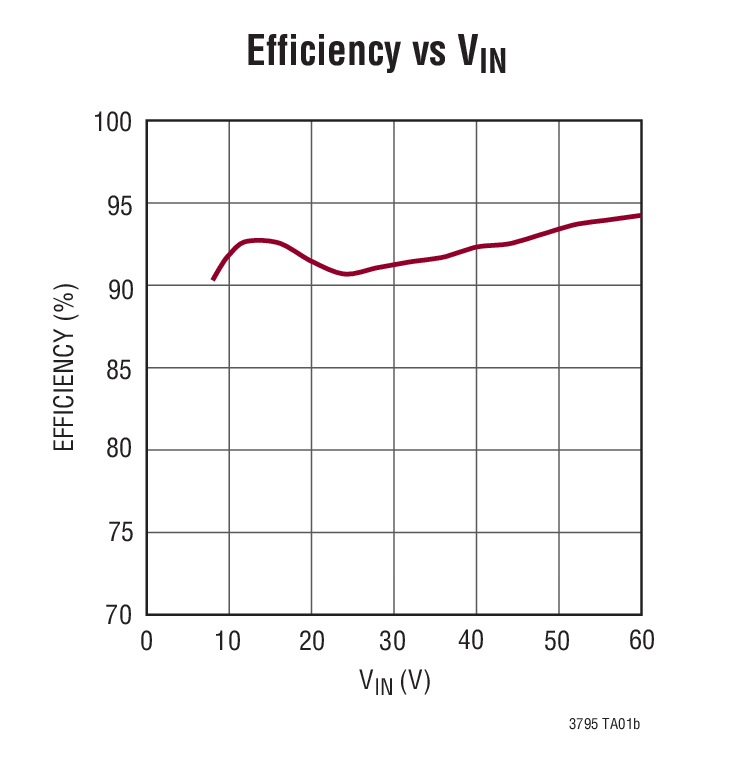

LT3795典型应用图例二
LT3795 - 封装图解：

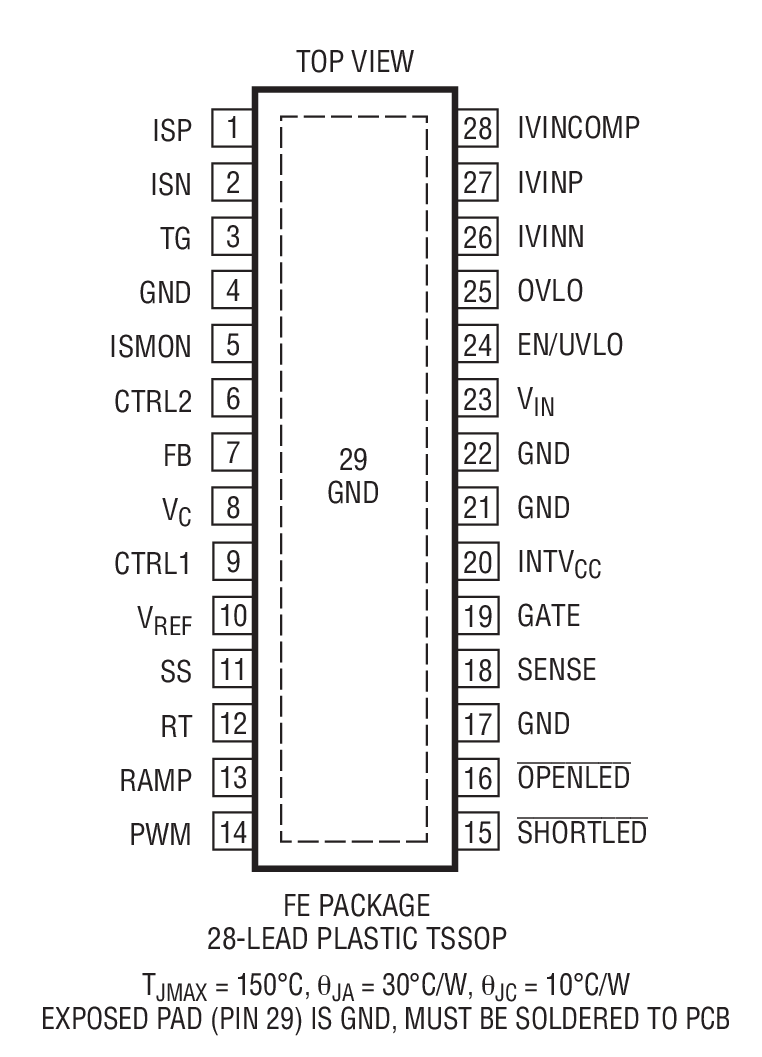

LT3795封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT3795介绍

LT3795 - LT3795是具扩频频率调制功能的 110V LED 控制器

LT3795是LINEAR凌力尔特公司的一款升压型 LED 驱动器产品，LT3795是LT3795是具扩频频率调制功能的 110V LED 控制器，本站介绍了LT3795的封装应用图解、特点和优点、功能等，并给出了与LT3795相关的LINEAR元器件型号供参考。

LT3795 - LT3795是具扩频频率调制功能的 110V LED 控制器 - 升压型 LED 驱动器 - 航天和严酷环境 - 凌力尔特

LT3795 - 具扩频频率调制功能的 110V LED 控制器

LT3795 - 具扩频频率调制功能的 110V LED 控制器 - Linear Technology（凌力尔特）

功能描述

LT3795 是一款 DC/DC 控制器，其专为调节一个恒定电流或恒定电压而设计，且非常适合于驱动 LED。该器件从一个内部已调 7.7V 电源来驱动一个低压侧外部 N 沟道功率 MOSFET。固定频率和电流模式架构在一个很宽的电源电压和输出电压范围内实现了稳定的操作。可以启动扩频频率调制 (SSFM) 功能以改善电磁兼容性 (EMC) 性能。参考于地的电压 FB 引脚用作多个 LED 保护功能电路的输入，并且还使得转换器能够起一个恒定电压源的作用。最大输出电流由一个外部电阻器来设定，而且输出电流放大器具有一个轨至轨共模范围。另外，LT3795 还包括一个单独的输入电流检测放大器，用于限制输入电流。TG 引脚负责对 PWM 信号进行倒相和电平移位，以驱动外部 PMOS 的栅极。PWM输入提供了高达 3000:1 的 LED 调光比，而 CTRL 输入则提供了额外的模拟调光能力。

特点
  • 3000:1 True Color PWMTM 调光
  • 宽输入电压范围：4.5V 至 110V
  • 输入和输出电流报告
  • 用于 PWM 和输出断接的 PMOS 开关驱动器
  • 内部扩频频率调制
  • ±2% 恒定电压调节
  • ±3% 恒定电流调节：0V ≤ VOUT ≤ 110V
  • 可编程输入电流限值
  • CTRL 输入线性地调节 LED 电流
  • 可调频率：100kHz 至 1MHz
  • 具 OPENLED 标记的可编程 LED 开路保护
  • 短路保护和 SHORTLED 标记
  • 具迟滞的可编程欠压闭锁
  • 采用可编程故障重启定时器的软起动功能
  • 用于电池充电的 C/10 检测
  • 采用 28 引脚 TSSOP 封装
    • 应用
  • 高功率 LED、高电压 LED
  • 电池充电器
  • 准确的电流限制电压调节器
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT3795EFE#PBF TSSOP-28 E $4.93 $3.45
    LT3795EFE#TRPBF TSSOP-28 E $3.51
    LT3795HFE#PBF TSSOP-28 H $5.87 $4.11
    LT3795HFE#TRPBF TSSOP-28 H $4.17
    LT3795IFE#PBF TSSOP-28 I $5.51 $3.86
    LT3795IFE#TRPBF TSSOP-28 I $3.92
