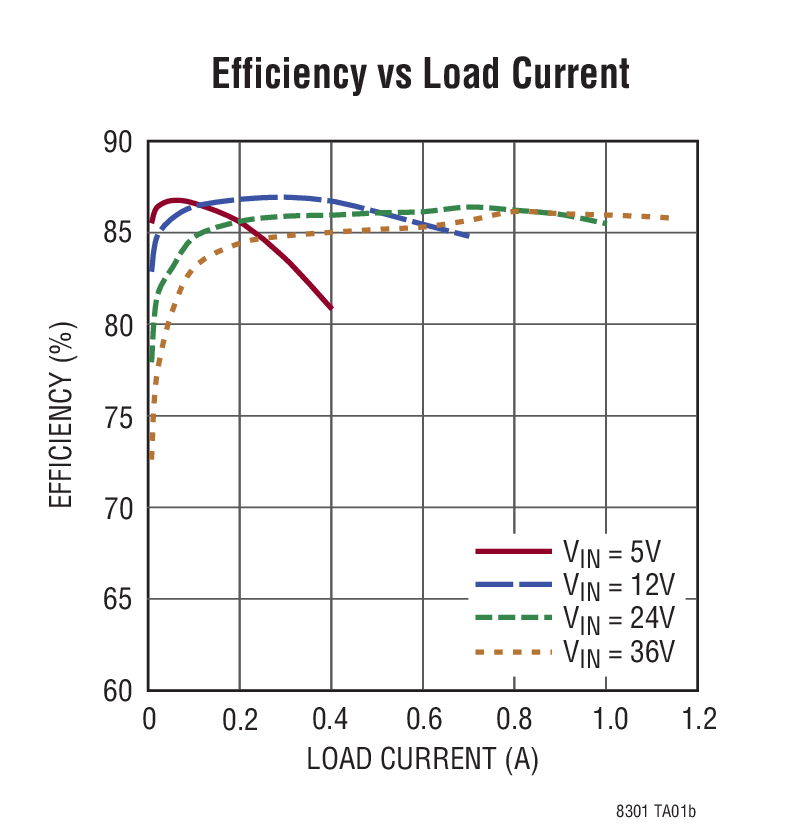

LT8301 - 典型应用图例：
LT8301典型应用图例一
LT8301典型应用图例二

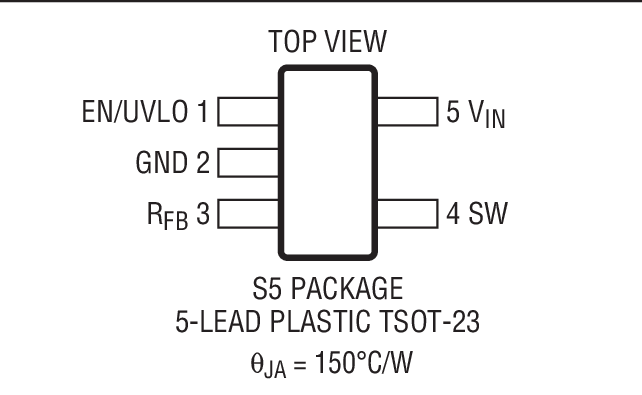

LT8301 - 封装图解：
LT8301封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT8301介绍

LT8301 - LT8301是具 65V/1.2A 开关的 42VIN 微功率 No-Opto 隔离型反激式转换器

LT8301是LINEAR凌力尔特公司的一款反激式、正激式和隔离式控制器产品，LT8301是LT8301是具 65V/1.2A 开关的 42VIN 微功率 No-Opto 隔离型反激式转换器，本站介绍了LT8301的封装应用图解、特点和优点、功能等，并给出了与LT8301相关的LINEAR元器件型号供参考。

LT8301 - LT8301是具 65V/1.2A 开关的 42VIN 微功率 No-Opto 隔离型反激式转换器 - 反激式、正激式和隔离式控制器 - 航天和严酷环境 - 凌力尔特

LT8301 - 具 65V/1.2A 开关的 42VIN 微功率 No-Opto 隔离型反激式转换器

LT8301 - 具 65V/1.2A 开关的 42VIN 微功率 No-Opto 隔离型反激式转换器 - Linear Technology（凌力尔特）

功能描述

LT8301 是一款微功率、隔离型反激式转换器。通过直接从原边反激波形对隔离式输出电压进行采样，该器件无需借助第三个绕组或光隔离器来实现稳压。输出电压利用单个外部电阻器来设置。内部补偿和软起动进一步减少了外部组件数目。边界模式操作提供了一种具有卓越负载调节性能的小型磁性解决方案。低纹波突发模式操作可在轻负载条件下保持高效率，同时最大限度地抑制输出电压纹波。LT8301 将一个1.2A、65V DMOS 电源开关与所有的高电压电路和控制逻辑电路集成在一个 5 引脚ThinSOTTM 封装之中。

LT8301 可在一个2.7V 至42V 的输入电压范围内工作，并输送高达6W 的隔离输出功率。由于具有高集成度并运用了边界和低纹波突发模式，因而为隔离式供电提供了一款使用简单、组件数少和高效率的应用解决方案。

特点
  • 2.7 至 42V 输入电压范围
  • 1.2A、65V 内部 DMOS 电源开关
  • 低静态电流： 100μA (在睡眠模式) 350μA (在运行模式)
  • 在重负载条件下执行边界模式运作
  • 在轻负载条件下执行突发模式 (Burst Mode) 操作
  • 最小负载低于完整输出的 0.5% (典型值)
  • VOUT 采用单个外部电阻器来设定
  • 无需借助变压器第三绕组或光隔离器来实现稳压
  • 准确的 EN/UVLO 门限和迟滞
  • 内部补偿和软起动
  • 输出短路保护
  • 5 引脚TSOT-23 封装
    • 应用
  • 隔离型电信、汽车、工业和医疗电源
  • 隔离型辅助/ 内务处理电源
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT8301ES5 SOT-23 E $3.94
    LT8301ES5#PBF SOT-23 E $3.94
    LT8301ES5#TRMPBF SOT-23 E $3.94 $2.81
    LT8301ES5#TRPBF SOT-23 E $3.94 $2.76
    LT8301HS5 SOT-23 H $4.79
    LT8301HS5#PBF SOT-23 H $4.79
    LT8301HS5#TRMPBF SOT-23 H $4.79 $3.40
    LT8301HS5#TRPBF SOT-23 H $4.79 $3.35
    LT8301IS5 SOT-23 I $4.46
    LT8301IS5#PBF SOT-23 I $4.46
    LT8301IS5#TRMPBF SOT-23 I $4.46 $3.17
    LT8301IS5#TRPBF SOT-23 I $4.46 $3.12
    LT8301MPS5#PBF SOT-23 MP $12.02
    LT8301MPS5#TRMPBF SOT-23 MP $12.02 $8.46
    LT8301MPS5#TRPBF SOT-23 MP $12.02 $8.41
