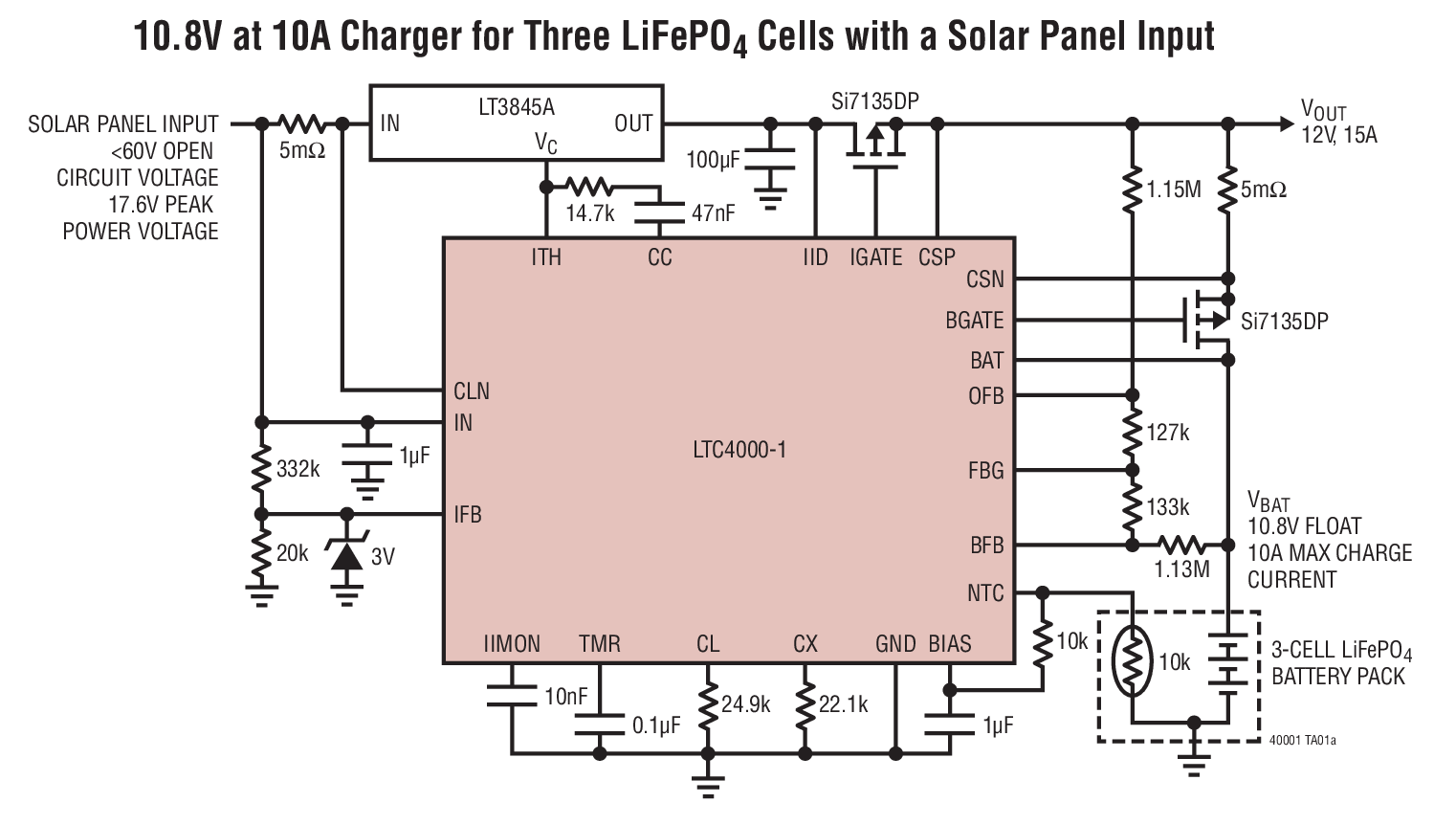

LTC4000-1典型应用图例一

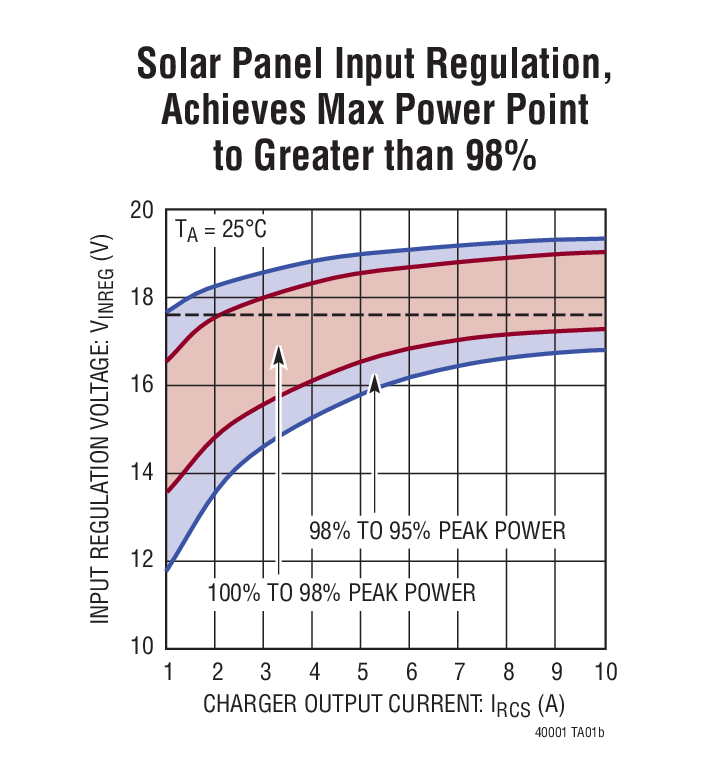

LTC4000-1典型应用图例二
LTC4000-1 - 封装图解：

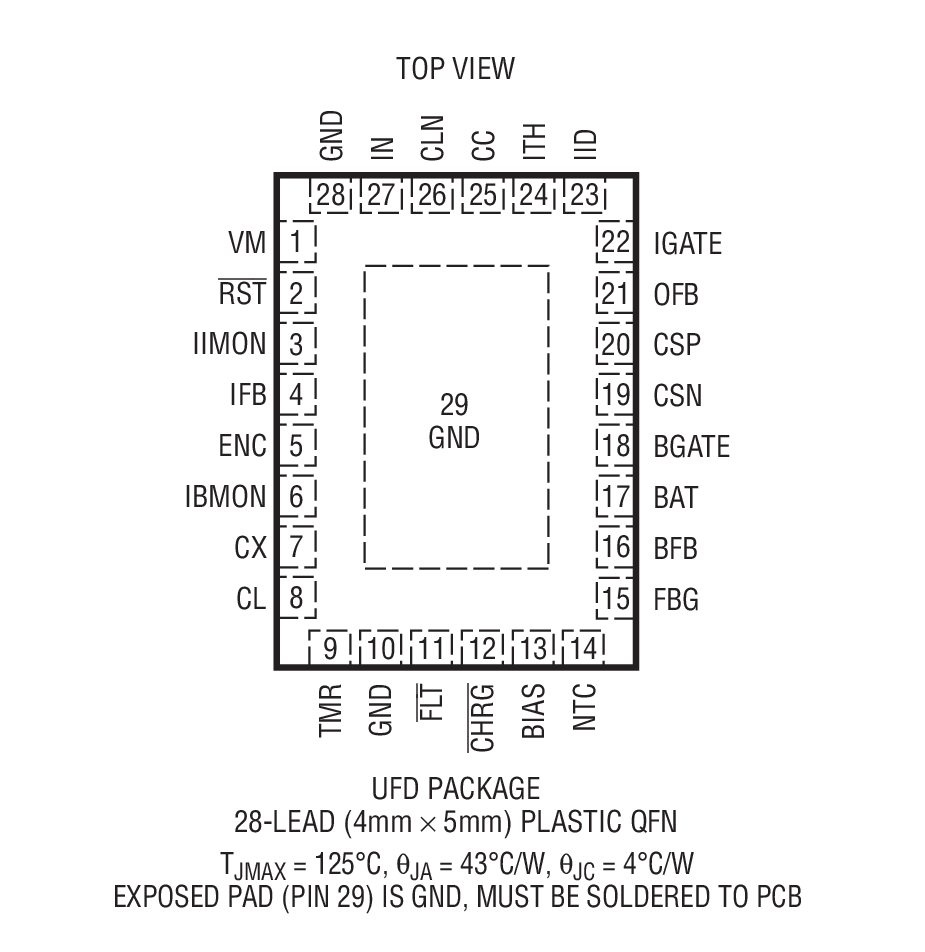

LTC4000-1封装图解一
LTC4000-1封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC4000-1介绍

LTC4000-1 - LTC4000-1是具最大功率点控制功能以为电池充电的高电压、大电流控制器

LTC4000-1是LINEAR凌力尔特公司的一款开关充电器产品，LTC4000-1是LTC4000-1是具最大功率点控制功能以为电池充电的高电压、大电流控制器，本站介绍了LTC4000-1的封装应用图解、特点和优点、功能等，并给出了与LTC4000-1相关的LINEAR元器件型号供参考。

LTC4000-1 - LTC4000-1是具最大功率点控制功能以为电池充电的高电压、大电流控制器 - 开关充电器 - 电源管理 - 凌力尔特

LTC4000-1 - 具最大功率点控制功能以为电池充电的高电压、大电流控制器

LTC4000-1 - 具最大功率点控制功能以为电池充电的高电压、大电流控制器 - Linear Technology（凌力尔特）

功能描述

LTC4000-1 是一款高电压、高性能控制器，该器件可将许多外部补偿的 DC/DC 电源转换为具最大功率点控制功能的全功能电池充电器。与 LTC4000 不同的是，LTC4000-1 具有一个输入电压调节环路，而不是输入电流调节环路。

LTC4000-1 的电池充电器特点包括：准确 (±0.25%) 的可编程浮置电压、可选的定时器或电流充电终止、采用 NTC 热敏电阻实现适宜温度充电、自动再充电、用于深度放电电池的 C/10 涓流充电、失效电池检测以及状态指示器输出功能。另外，电池充电器还具有精准的电流检测能力，可为大电流应用提供较低的检测电压。

LTC4000-1 支持智能型电源通路 (PowerPath) 控制。一个外部 PFET 用于提供低损耗反向电流保护。另一个外部 PFET 则负责提供电池的低损耗充电或放电。这第二个 PFET 还有助于实现一种 “即时接通” 功能，即使在与一个严重放电或发生短路故障的电池相连接的情况下，此项功能也可提供即时的下游系统电源。

LTC4000-1 采用扁平的 28 引脚 4mm x 5mm QFN 封装和 SSOP 封装。

特点
  • 最大功率控制：可兼容太阳能板输入
  • 当与一个 DC/DC 转换器搭配使用时可实现完整的高性能电池充电器
  • 宽的输入和输出电压范围：3V 至 60V
  • 输入理想二极管用于低损耗反向隔离和负载均分
  • 输出理想二极管用于低损耗的 PowerPathTM 控制以及与电池的负载均分
  • 可编程充电电流：±1% 准确度
  • 准确度达 ±0.25% 的可编程浮置电压
  • 可编程 C/X 或基于定时器的充电终止
  • 用于适宜温度充电的 NTC 输入
  • 28 引脚 4mm x 5mm QFN 封装或 SSOP 封装
    • 应用
  • 太阳能供电型电池充电器系统
  • 具高阻抗输入电源 (例如：燃料电池或风力涡轮机) 的电池充电器
  • 配备电池的工业或便携式军用设备
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC4000EGN-1#PBF SSOP-28 E $5.90 $4.13
    LTC4000EGN-1#TRPBF SSOP-28 E $4.19
    LTC4000EUFD-1#PBF 4x5 QFN-28 E $5.64 $3.95
    LTC4000EUFD-1#TRPBF 4x5 QFN-28 E $4.01
    LTC4000IGN-1#PBF SSOP-28 I $6.43 $4.50
    LTC4000IGN-1#TRPBF SSOP-28 I $4.56
    LTC4000IUFD-1#PBF 4x5 QFN-28 I $6.23 $4.36
    LTC4000IUFD-1#TRPBF 4x5 QFN-28 I $4.42
