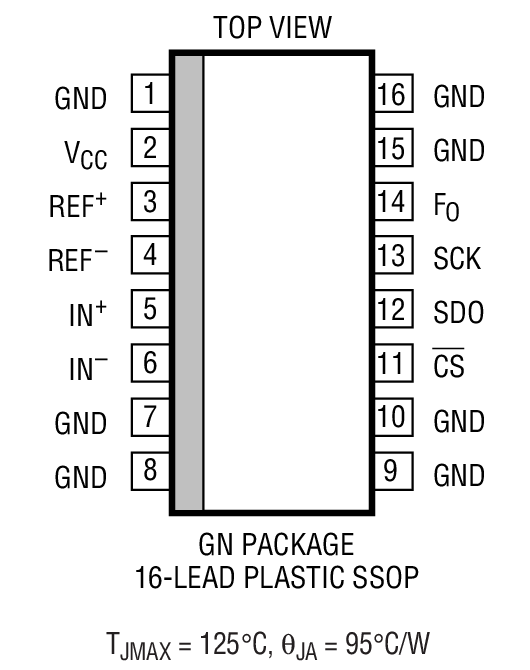

LTC2415是Linear公司的一款无延迟增量累加 ADC产品，LTC2415是具差分输入和差分基准的 24 位、无延迟增量累加 ΔΣ ADC，本站介绍了LTC2415的封装应用图解、特点和优点、功能等，并给出了与LTC2415相关的凌力尔特元器件型号供参考。
LTC2415 - 具差分输入和差分基准的 24 位、无延迟增量累加 ΔΣ ADC
LTC2415 - 具差分输入和差分基准的 24 位、无延迟增量累加 ΔΣ ADC - Linear Technology（凌力尔特）
LTC2415 / 2415-1 是具集成型振荡器、2ppm INL、0.23ppm RMS 噪声和一个 2.7V 至5.5V 电源范围的微功率、24 位差分 ΔΣ 模数转换器。它们采用增量-累加技术并提供了适合多路复用应用的单周期稳定时间。可通过单个引脚对 LTC2415 进行配置以在 50Hz 或 60Hz ±2% 频率下实现优于 110dB 的输入差模抑制，也可针对一个用户定义的抑制频率由一个外部振荡器来驱动 LTC2415。LTC2415-1 可配置为在 49Hz 至 61.2Hz 范围内 (50Hz 和 60Hz ±2% 同时) 提供优于 87dB 的输入差模抑制。内部振荡器无需外部频率设定组件。
这些转换器接受介于 0.1V 至 VCC 之间的任何外部差分基准电压，可提供灵活的比例式和远端采样测量配置。全标度差分输入范围为 –0.5VREF 至 0.5VREF。基准共模电压 VREFCM 和输入共模电压 VINCM 可独立地设定在 LTC2415 / LTC2415-1 的 GND 至 VCC 范围之内。DC 共模输入抑制性能优于 140dB。
LTC2415 / LTC2415-1 通过一个与 SPI 和 MICROWIRE 协议相兼容的灵活三线式数字接口进行通信。
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LTC2415-1CGN | SSOP-16 | C | $7.10 | $5.50 |
| LTC2415-1CGN#PBF | SSOP-16 | C | $7.10 | $5.50 |
| LTC2415-1CGN#TR | SSOP-16 | C | $5.56 | |
| LTC2415-1CGN#TRPBF | SSOP-16 | C | $5.56 | |
| LTC2415-1IGN | SSOP-16 | I | $8.10 | $6.25 |
| LTC2415-1IGN#PBF | SSOP-16 | I | $8.10 | $6.25 |
| LTC2415-1IGN#TR | SSOP-16 | I | $6.31 | |
| LTC2415-1IGN#TRPBF | SSOP-16 | I | $6.31 | |
| LTC2415CGN | SSOP-16 | C | $7.10 | $5.50 |
| LTC2415CGN#PBF | SSOP-16 | C | $7.10 | $5.50 |
| LTC2415CGN#TR | SSOP-16 | C | $5.56 | |
| LTC2415CGN#TRPBF | SSOP-16 | C | $5.56 | |
| LTC2415IGN | SSOP-16 | I | $8.10 | $6.25 |
| LTC2415IGN#PBF | SSOP-16 | I | $8.10 | $6.25 |
| LTC2415IGN#TR | SSOP-16 | I | $6.31 | |
| LTC2415IGN#TRPBF | SSOP-16 | I | $6.31 |
