LTC3350 - 大电流超级电容器后备控制器和系统监视器

LTC3350 - 大电流超级电容器后备控制器和系统监视器 - Linear Technology（凌力尔特）

功能描述

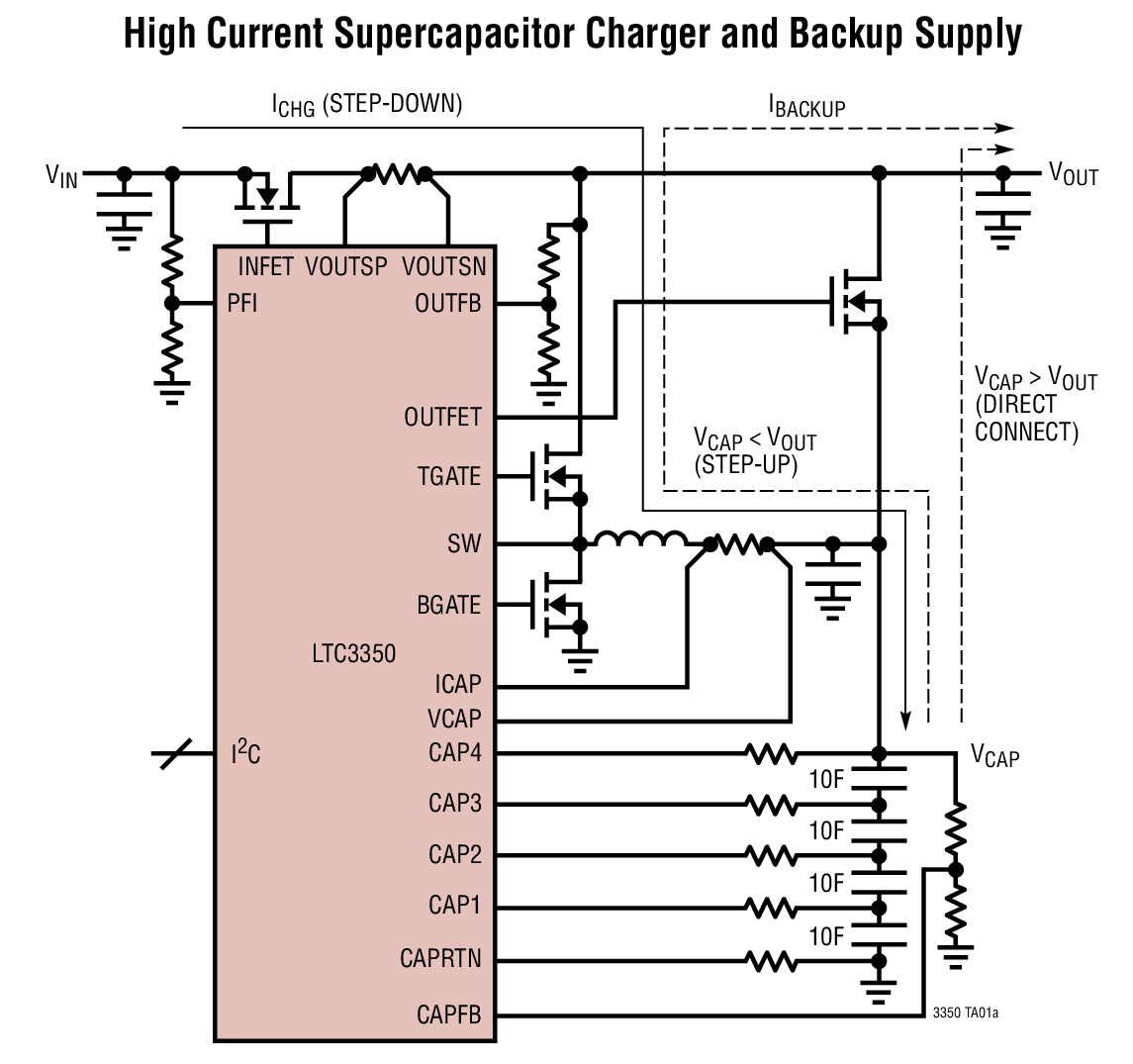

LTC3350 是一款后备电源控制器，能够对一个含有 1 至 4 个超级电容器的串联堆栈进行充电和监视。LTC3350 的同步降压型控制器负责驱动 N 沟道 MOSFET，利用可编程输入电流限值实现恒流 / 恒压充电。此外，降压转换器还可作为一个升压转换器反向运行以从超级电容器组向后备电源轨输送电能。内部平衡器免除了增设外部平衡电阻的需要，而且每个电容具有一个用于提供过压保护的分路调节器。

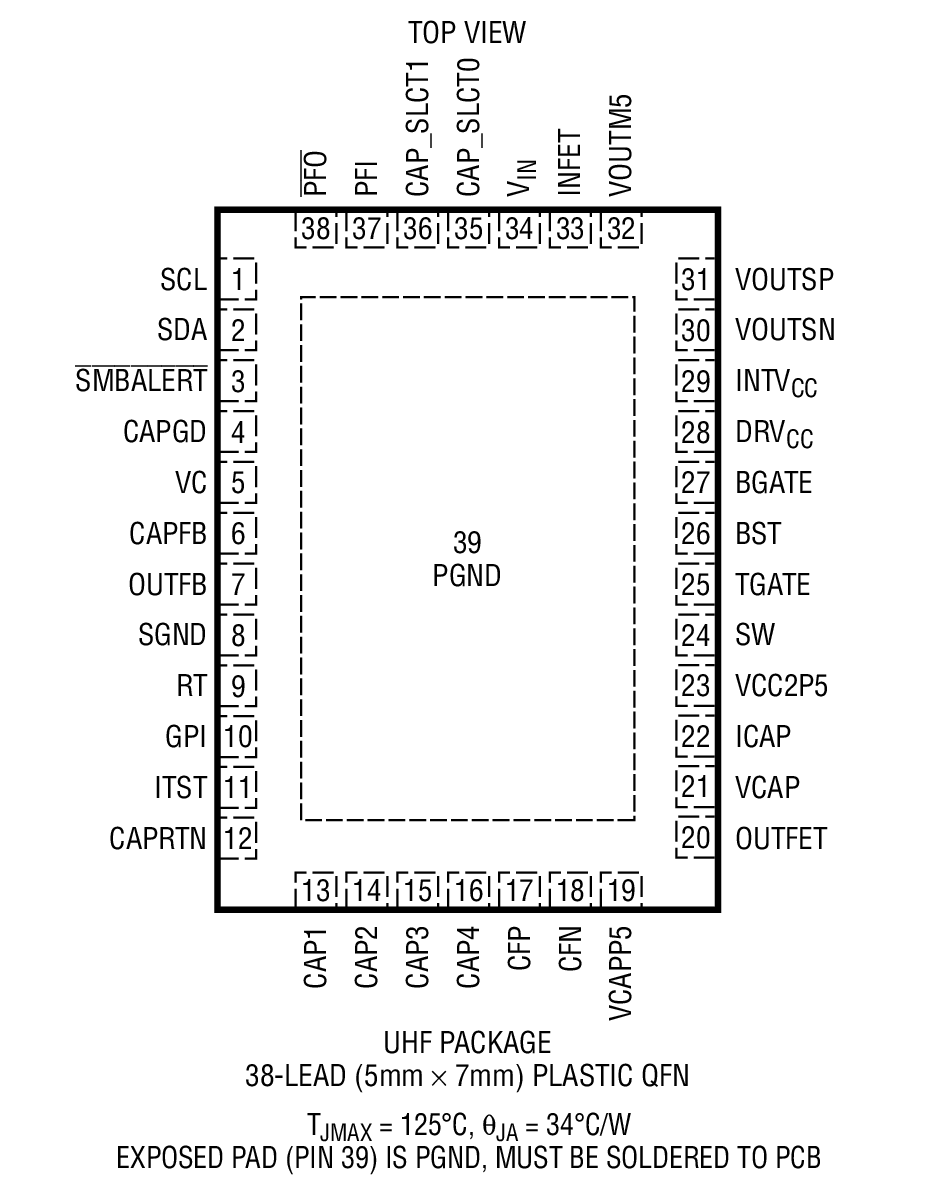

LTC3350 可监视系统电压、电流、电容组电容和电容组 ESR，这些信息均可通过 I2C / SMBus 读取。双通道理想二极管控制器采用 N 沟道 MOSFET 以提供从输入和超级电容器至后备系统电源的低损耗电源通路。LTC3350 采用扁平 38 引脚 5mm x 7mm x 0.75mm QFN 表面贴装型封装。

特点

可对 1 ~ 4 节串联超级电容器进行高效同步降压型恒流/恒压 (CC/CV) 充电

后备模式中的升压模式可提供更高的超级电容器储能利用率

14 位 ADC 用于监视系统电压 / 电流、电容值和 ESR

主动过压保护分路

内部有源平衡器 ── 无需平衡电阻

VIN：4.5V ~ 35V，VCAP(n)：每个电容器高达 5V，充电 / 后备电流：10+A

可编程输入电流限制将系统负载的优先级确定为高于电容器充电电流

双通道理想二极管电源通路 (PowerPath™) 控制器

全 N-FET 充电器控制器和 PowerPath 控制器

紧凑型 38 引脚 5mm x 7mm QFN 封装
