LTC3402 - 2A、3MHz 微功率同步升压转换器

LTC3402 - 2A、3MHz 微功率同步升压转换器 - Linear Technology（凌力尔特）

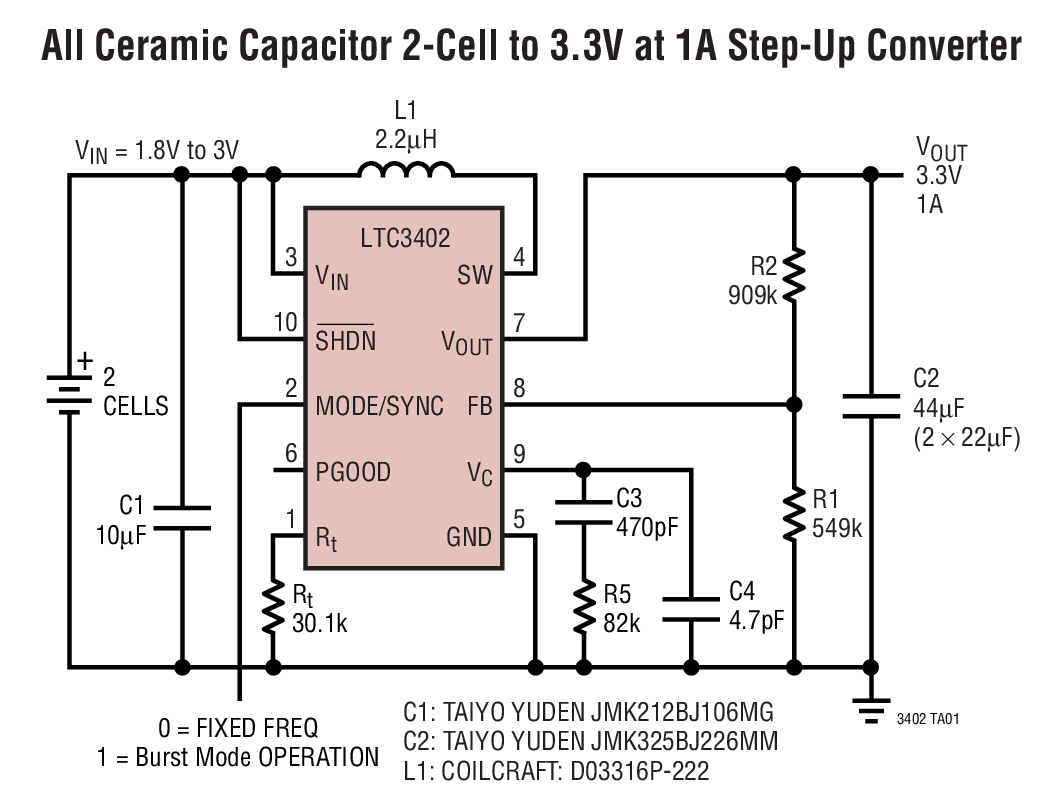

LTC3402是一种高效率，固定频率，升压 DC/ DC 转换器，可在低于 1V 的输入电压下工作。该器件包括一个 0.16Ω N 沟道 MOSFET 开关和一个 0.18Ω P 沟道同步整流器。开关频率高达 3MHz，并可用外部定时电阻来设置，而振荡器可同步于一个外部时钟来设置。有一个外部肖特基二极管可供选择，它能够稍微提高效率。 　　

在突发模式工作时，静态电流仅为 38μA，最大程度地延长了便携应用中的电池寿命。突发模式工作是由用户控制的，而且可以通过将 MODE/SYNC 引脚驱动为高电平来激活。如果 MODE/SYNC 引脚有一个时钟或被驱动为低电平，则固定频率转换被激活。 　　

其它特性包括 1μA 停机功能、抗振荡控制、漏极开路的电源好输出、热停机和电流限制。LTC3402 采用 10 引脚散热增强型 MSOP 封装。电流较小的应用应采用额定电流为1A的同步升压转换器 LTC3401；而要求 VOUT < 2.6V 的应用则应使用 LTC3424。

?

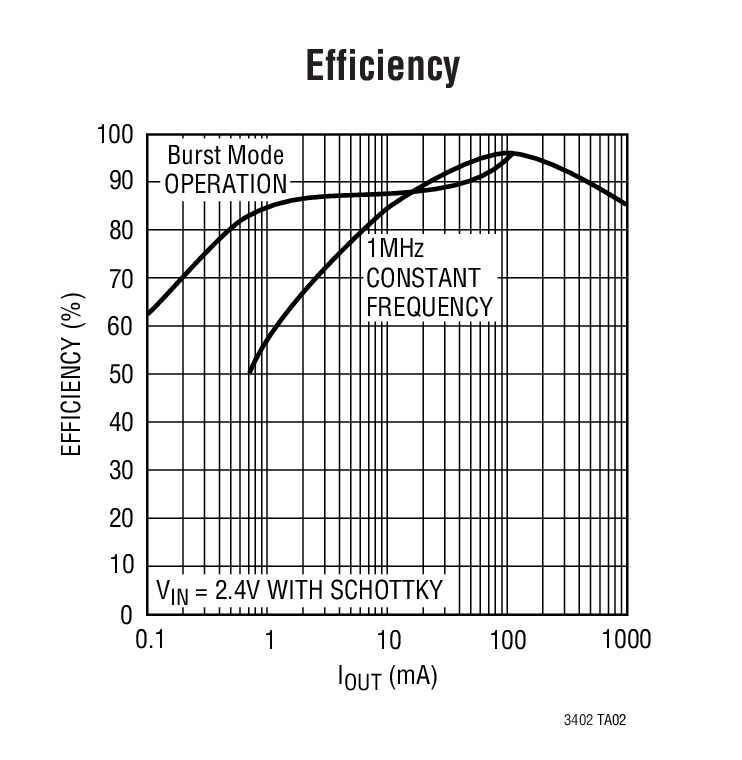

同步整流：效率高达 97%

2A 开关额定电流

固定频率工作高达 3MHz

宽输入范围：0.5V 至 5V 非常低的静态电流：38μA 突发模式 (Burst Mode) 工作

2.6V 至 5.5V 的可调输出电压

0.85V (典型值) 启动电压

不需外部肖特基二极管 (VOUT < 4.3V)

可同步的开关频率

突发模式使能控制

抗振荡控制减少开关噪声

PGOOD 输出

OPTI-LOOP? 补偿

非常低的停机电流：< 1μA

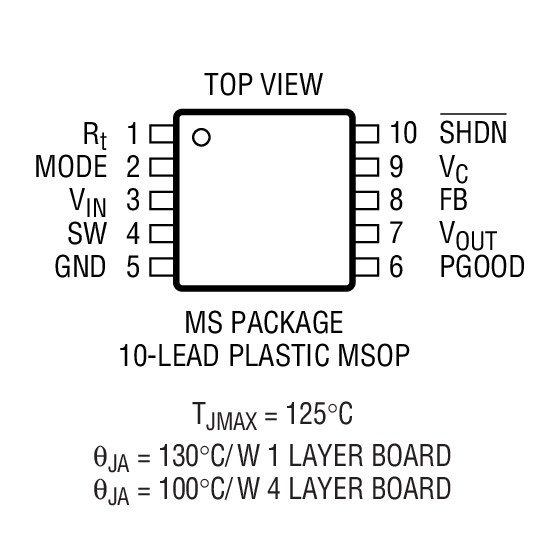

小型 10 引脚 MSOP 封装

蜂窝电话

手持计算机

MP3 播放器

双向寻呼机

GPS 接受器

电池后备电源

CCFL背光

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC3402EMS	MS-10	E	$4.14	$3.50
LTC3402EMS#PBF	MS-10	E	$4.14	$3.50
LTC3402EMS#TR	MS-10	E		$3.56
LTC3402EMS#TRPBF	MS-10	E		$3.56
