当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC3528
LTC3528技术文档下载：
LTC3528技术文档产品手册下载
LTC3528 - 典型应用图例：

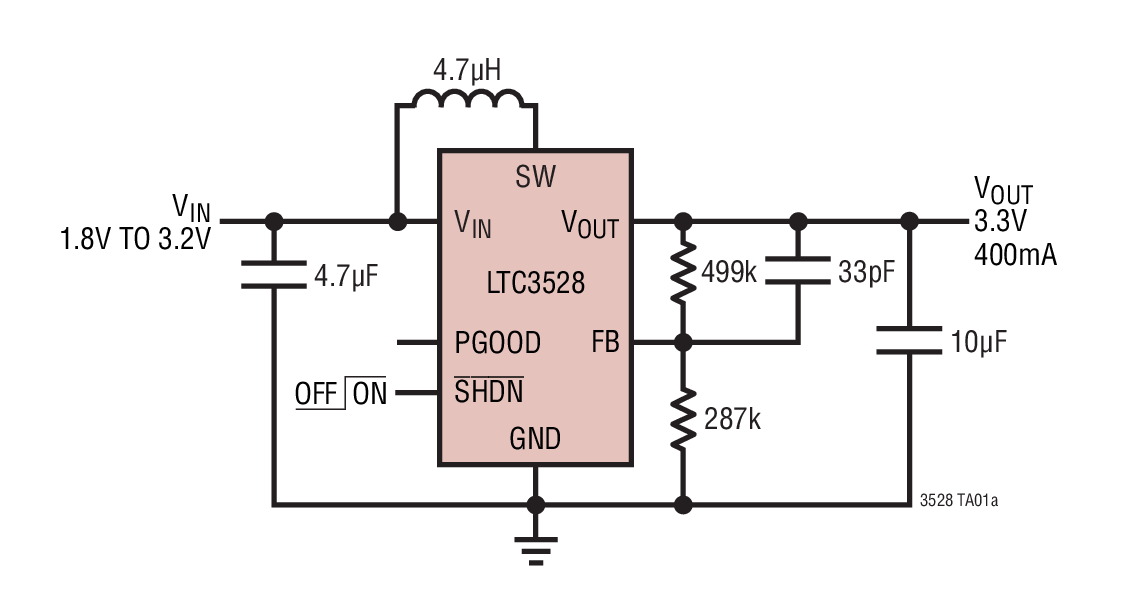

LTC3528典型应用图例一

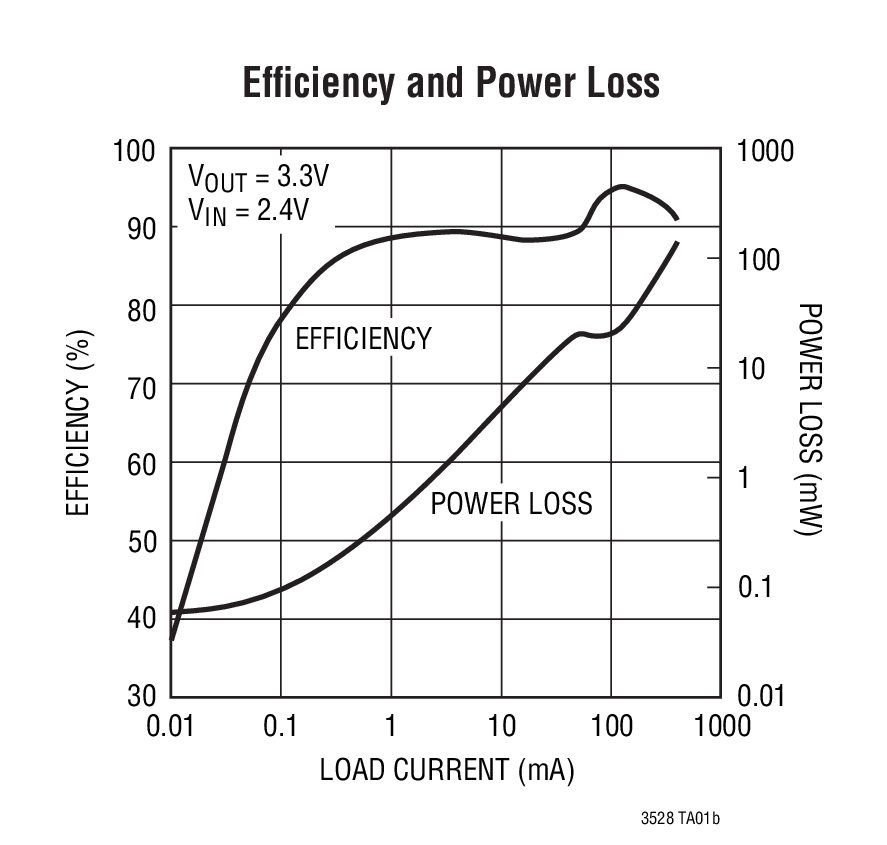

LTC3528典型应用图例二
LTC3528 - 封装图解：

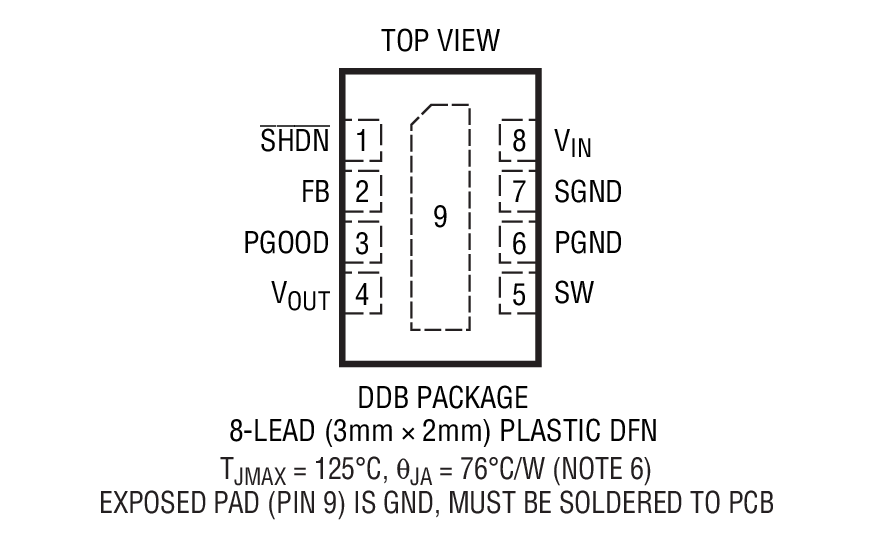

LTC3528封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC3528介绍

LTC3528 - LTC3528是采用 3mm x 2mm DFN 封装的 1A、1MHz 同步升压型 DC/DC 转换器

LTC3528是LINEAR凌力尔特公司的一款微功率升压产品，LTC3528是LTC3528是采用 3mm x 2mm DFN 封装的 1A、1MHz 同步升压型 DC/DC 转换器，本站介绍了LTC3528的封装应用图解、特点和优点、功能等，并给出了与LTC3528相关的LINEAR元器件型号供参考。

LTC3528 - LTC3528是采用 3mm x 2mm DFN 封装的 1A、1MHz 同步升压型 DC/DC 转换器 - 微功率升压 - 电源管理 - 凌力尔特

LTC3528 - 采用 3mm x 2mm DFN 封装的 1A、1MHz 同步升压型 DC/DC 转换器

LTC3528 / LTC3528B - 采用 3mm x 2mm DFN 封装的 1A、1MHz 同步升压型 DC/DC 转换器 - Linear Technology（凌力尔特）

功能描述

LTC3528 / LTC3528B 是具输出断接功能的同步、固定频率升压型 DC/DC 转换器。由于采用了高效率同步整流和 700mV 的启动电压，而且一旦起动之后就能够在低至 500mV 的电压条件下运作，因而延长了单节或多节电池供电型产品的运行时间。

1MHz 的开关频率允许采用纤巧、扁平的电感器和陶瓷电容器，从而最大限度地缩减了解决方案的占板面积。电流模式 PWM 采取的是内部补偿，因而简化了设计过程。LTC3528 在轻负载条件下进入突发模式操作状态，而 LTC3528B 则在轻负载条件下执行连续开关操作。抗振铃控制电路通过在断续操作模式中对电感器进行阻尼来降低 EMI。其他的特点包括低停机电流、漏极开路电源良好输出、短路保护和热过载保护。

LTC3528 / LTC3528B 采用 8 引脚 3mm x 2mm x 0.75mm DFN 封装。

特点
  • 可从单节碱性/ NiMH 电池提供 3.3V/200mA 输出，或从两节电池提供 3.3V/400mA 输出
  • VIN 启动电压：700mV
  • VOUT 范围：1.6V 至 5.25V
  • 效率高达 94%
  • 输出断接
  • 1MHz 固定频率操作
  • 可在 VIN > VOUT 的条件下操作
  • 集成软起动功能
  • 采用内部补偿的电流模式控制
  • 具 12μA 静态电流的突发模式 (Burst Mode) 操作 (LTC3528)
  • 低噪声 PWM 操作 (LTC3528B)
  • 内部同步整流器
  • 逻辑控制型停机模式：< 1μA
  • 抗振铃控制
  • 扁平 (3mm x 2mm x 0.75mm) DFN 封装
    • 应用
  • 医疗仪器
  • 基于闪存的 MP3 播放器
  • 噪声消除头戴式耳机
  • 无线鼠标
  • 蓝牙头戴送受话器
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3528BEDDB#PBF 3x2 DFN-8 E $2.79
    LTC3528BEDDB#TRMPBF 3x2 DFN-8 E $2.79 $2.00
    LTC3528BEDDB#TRPBF 3x2 DFN-8 E $2.79 $1.95
    LTC3528EDDB#PBF 3x2 DFN-8 E $2.79
    LTC3528EDDB#TRMPBF 3x2 DFN-8 E $2.79 $2.00
    LTC3528EDDB#TRPBF 3x2 DFN-8 E $2.79 $1.95
    下面可能是您感兴趣的Linear Technology（凌力尔特）元器件
  • LTC3539 / LTC3539-2 - 2A、1MHz / 2MHz 同步升压型 DC/DC 转换器
  • LTC3122 - 具输出断接功能的 15V、2.5A 同步升压型 DC/DC 转换器
  • LTC3108 - 超低电压、升压型转换器和电源管理器
  • LTC3105 - 具最大功率点控制功能及 250mV 启动电压的 400mA 升压型 DC/DC 转换器
  • LTC3526L / LTC3526LB - 采用 2mm x 2mm DFN 封装的 550mA 1MHz 同步升压型 DC/DC 转换器
  • LTC3401 - 1A, 3MHz Micropower Synchronous Boost Converter
  • LTC3402 - 2A、3MHz 微功率同步升压转换器
  • LTC3525 - 具输出断接功能的 400mA 微功率同步升压型 DC/DC 转换器
  • LT1615 - 采用 ThinSOT 封装的微功率升压型 DC/DC 转换器
  • LTC3528-2 - 采用 2mm x 3mm DFN 封装的 1A、2MHz 同步升压型 DC/DC 转换器
