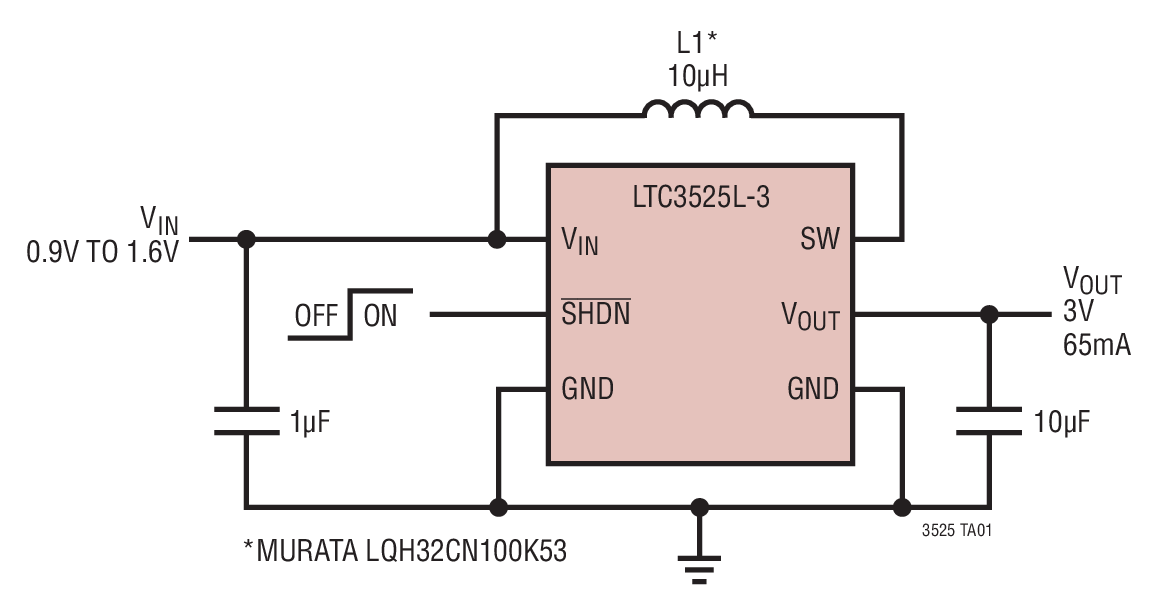

LTC3525L-3典型应用图例一

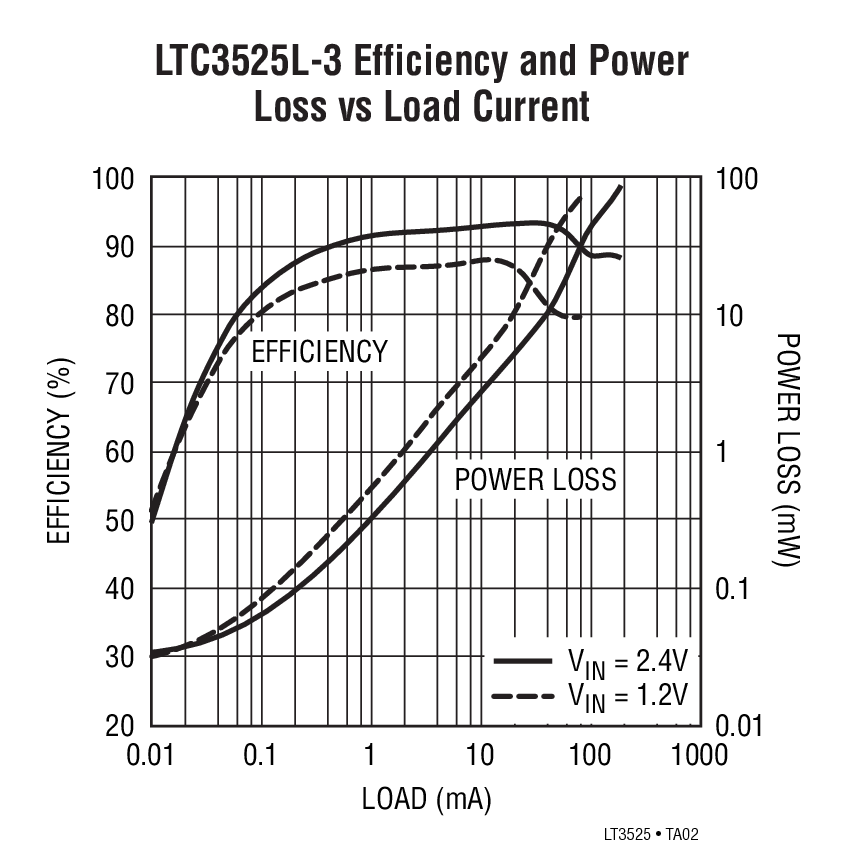

LTC3525L-3典型应用图例二
LTC3525L-3 - 封装图解:

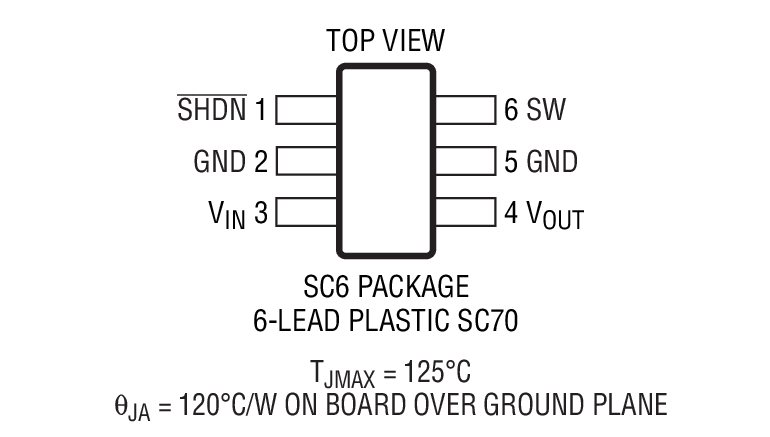

LTC3525L-3封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC3525L-3介绍
LTC3525L-3 - LTC3525L-3是具输出断接功能的 400mA 微功率、同步升压型 DC/DC 转换器

LTC3525L-3是Linear公司的一款微功率升压产品,LTC3525L-3是具输出断接功能的 400mA 微功率、同步升压型 DC/DC 转换器,本站介绍了LTC3525L-3的封装应用图解、特点和优点、功能等,并给出了与LTC3525L-3相关的凌力尔特元器件型号供参考。

LTC3525L-3 - 具输出断接功能的 400mA 微功率、同步升压型 DC/DC 转换器

LTC3525L-3 - 具输出断接功能的 400mA 微功率、同步升压型 DC/DC 转换器 - Linear Technology(凌力尔特)

功能描述

LTC3525L-3 是一款具输出断接功能的高效率、同步升压型 DC/DC 转换器,能够在输入低至 0.7V 的条件下启动。该器件为单节或双节碱性电池应用中的充电泵提供了一种紧凑和高效的替代方案。只需使用三个小的外部组件。LTC3525L-3 可产生一个 3V 固定输出电压。

这款器件内置了一个 0.5Ω N 沟道 MOSFET 开关和一个 0.85Ω P 沟道同步整流器。峰值开关电流的可调范围为 150mA 至 400mA (取决于负载),因而提升了效率。静态电流超低 (仅 7μA),从而最大限度地延长了便携式应用中的电池使用寿命。

该器件的其他特点包括 <1μA 的停机电流、抗振铃控制和热停机功能。LTC3525L-3 采用纤巧型 6 引脚 SC70 封装。

特点
  • 启动电压为 0.7V (典型值),0.88V 保证启动电压
  • 效率高达 95%
  • 输出断接和浪涌电流限制
  • 3V 固定输出电压
  • 可从一个 1V 输入提供 65mA 输出 (在 3V),或从一个 1.8V 输入提供 160mA 输出
  • 突发模式 (Burst Mode) 操作:IQ = 7μA
  • VIN:0.5V 至 4.5V
  • 仅需三个外部组件
  • 可在 VIN > VOUT 的条件下运作
  • <1μA 的停机电流
  • 抗振铃控制
  • 短路和过热保护
  • 纤巧型 6 引脚 SC70 封装
  • 应用
  • MP3 播放器
  • 便携式仪器
  • 血糖仪
  • 数码相机
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3525LESC6-3#TRMPBF SC-70 E $2.71 $1.95
    LTC3525LESC6-3#TRPBF SC-70 E $2.71 $1.90
