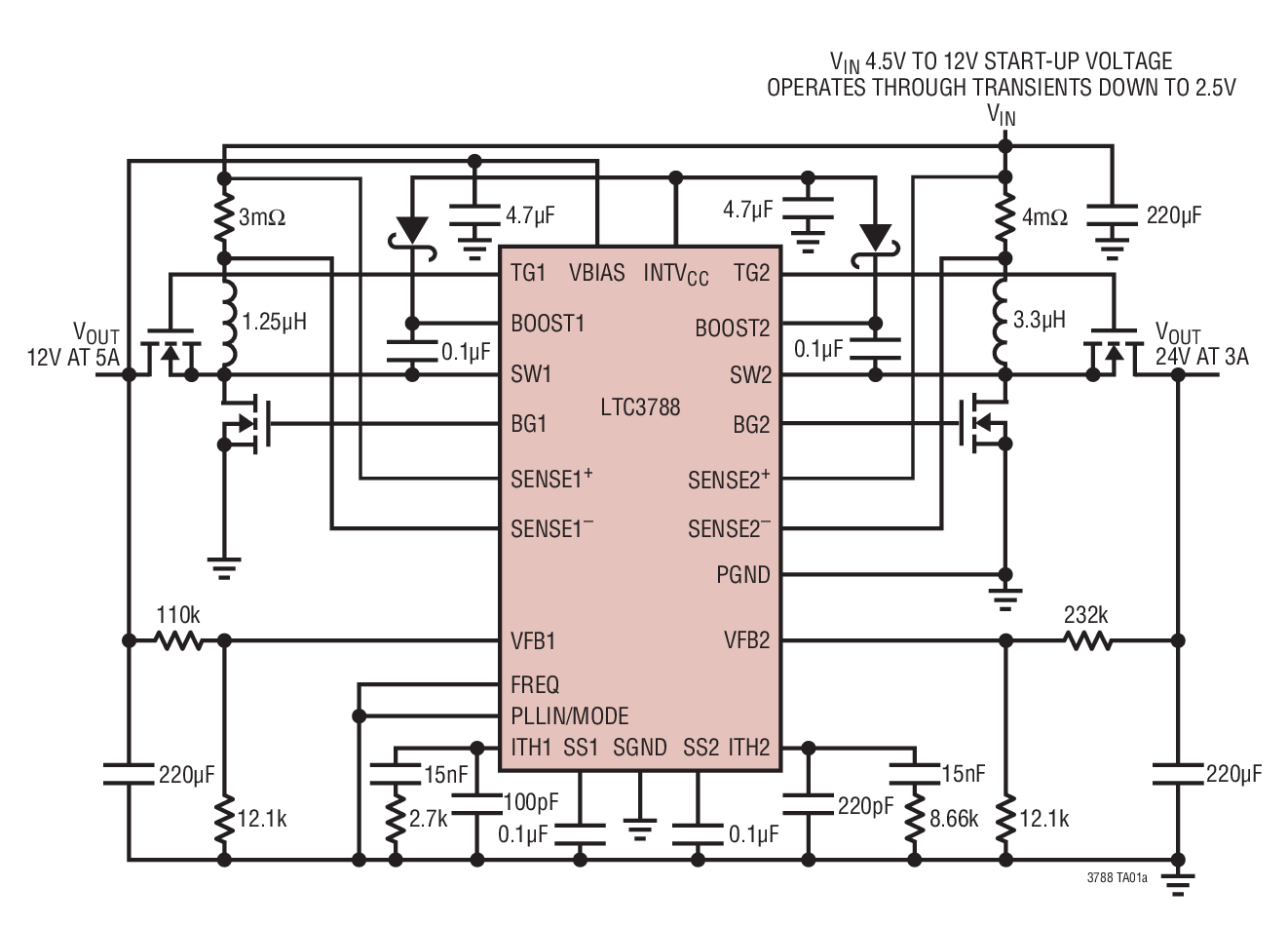

LTC3788典型应用图例一

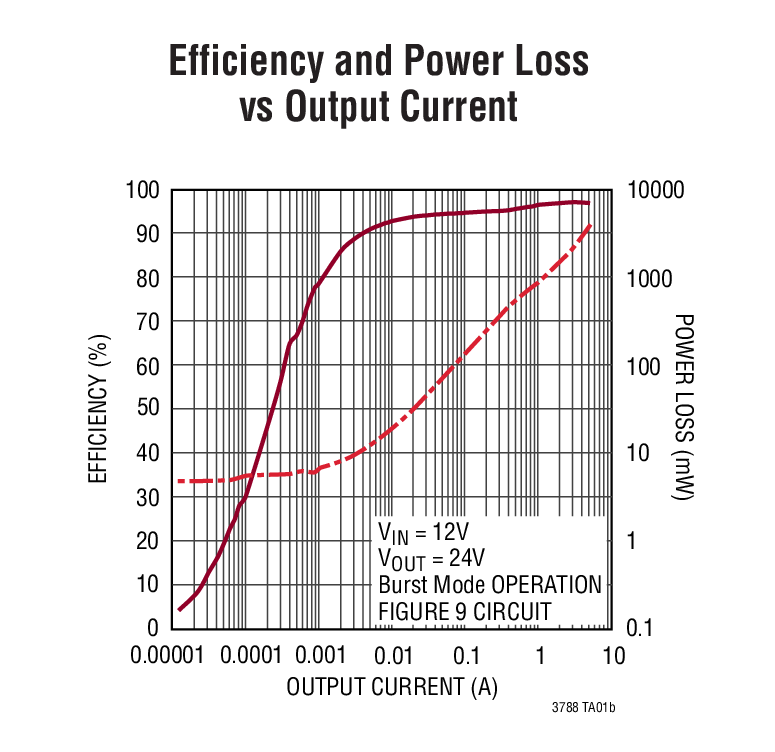

LTC3788典型应用图例二
LTC3788 - 封装图解：

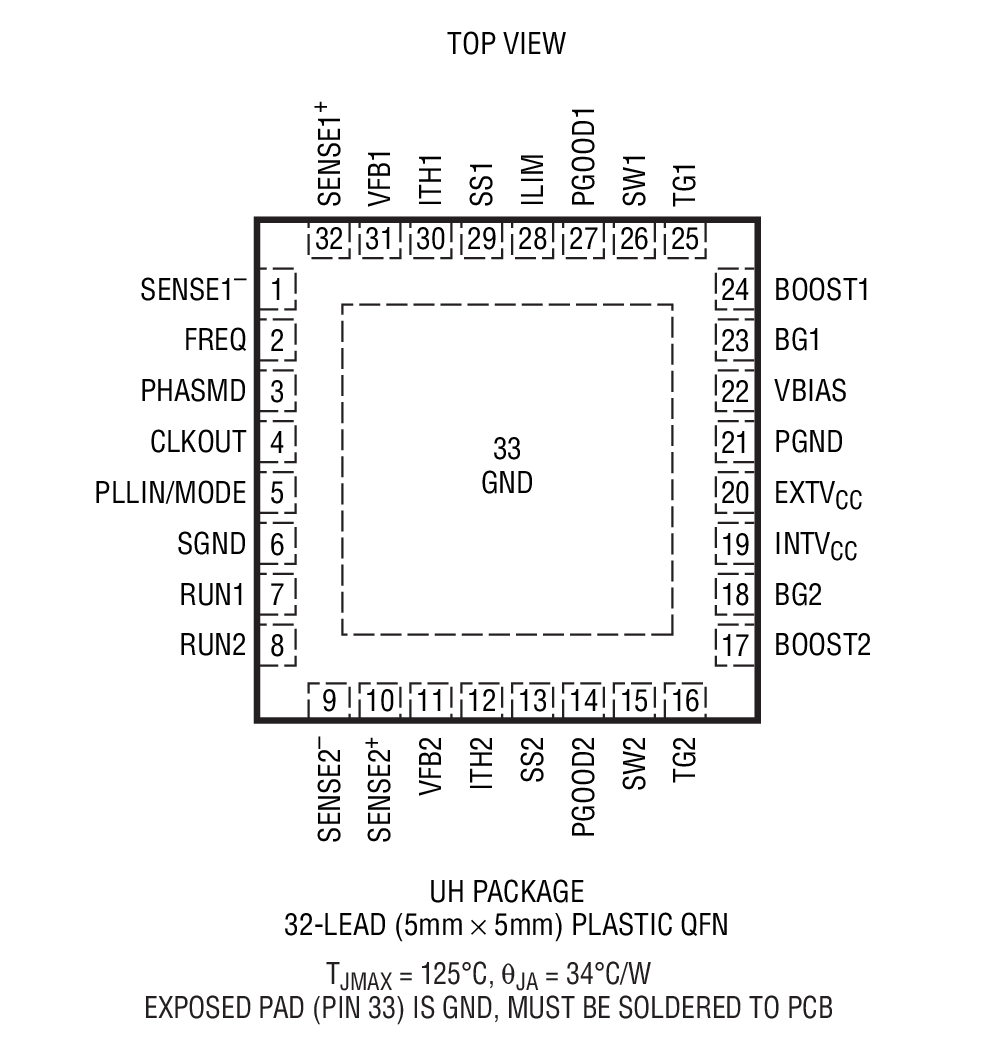

LTC3788封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC3788介绍

LTC3788 - LTC3788是两相、双输出、同步升压型控制器

LTC3788是LINEAR凌力尔特公司的一款多输出升压产品，LTC3788是LTC3788是两相、双输出、同步升压型控制器，本站介绍了LTC3788的封装应用图解、特点和优点、功能等，并给出了与LTC3788相关的LINEAR元器件型号供参考。

LTC3788 - LTC3788是两相、双输出、同步升压型控制器 - 多输出升压 - 电源管理 - 凌力尔特

LTC3788 - 两相、双输出、同步升压型控制器

LTC3788 - 两相、双输出、同步升压型控制器 - Linear Technology（凌力尔特）

功能描述

LTC3788 是一款高性能、两相、双通道、同步升压型转换器控制器，用于驱动全 N 沟道功率 MOSFET。它所采用的同步整流提升了效率、减少功率损失、并降低散热要求，从而使得 LTC3788 能够在高功率升压应用中使用。

该器件运用了一种恒定频率电流模式架构，因而可提供一个高达 850kHz 的可锁相频率。OPTI-LOOP 补偿允许在一个很宽的输出电容和 ESR 数值范围内对瞬态响应进行优化。LTC3788 具有一个精准的 1.2V 基准和双通道电源良好输出指示器。4.5V 至 38V 的输入电源范围囊括了众多的系统架构和电池化学组成。

用于每个控制器的独立 SS 引脚负责在启动期间使输出电压斜坡上升。PLLIN/MODE 引脚用于在轻负载条件下选择突发模式 (Burst Mode) 操作、脉冲跳跃模式或连续电感器电流模式。

如需采用有引线的 28 引脚 SSOP 封装并具有一个固定电流限值和一个 PGOOD 输出 (未采用相位调制或一个时钟输出) 的器件，请查阅 LTC3788-1 的产品手册。


特点
  • 同步操作用于实现最高的效率并减少热耗散
  • 宽输入范围：4.5V 至 38V (绝对最大值为 40V)，启动之后可在低至 2.5V 运作
  • 输出电压高达 60V
  • ±1% 1.2V 基准电压
  • RSENSE 或电感器 DCR 电流检测
  • 针对同步 MOSFET 的 100% 占空比能力
  • 低静态电流：125μA
  • 可锁相频率 (75kHz 至 850kHz)
  • 可编程固定频率 (50kHz 至 900kHz)
  • 可选的电流限值
  • 可调输出电压软起动
  • 电源良好输出电压监视器
  • 低停机电流 IQ：<8μA
  • 内部 LDO 从 VBIAS 或 EXTVCC 给栅极驱动器供电
  • 耐热性能增强型扁平 32 引脚 5mm x 5mm QFN 封装
    • 应用
  • 工业
  • 汽车
  • 医疗
  • 军事
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3788EUH#PBF 5x5 QFN-32 E $5.04 $3.53
    LTC3788EUH#TRPBF 5x5 QFN-32 E $3.59
    LTC3788IUH#PBF 5x5 QFN-32 I $5.71 $4.00
    LTC3788IUH#TRPBF 5x5 QFN-32 I $4.06
