LTC3850技术文档下载：

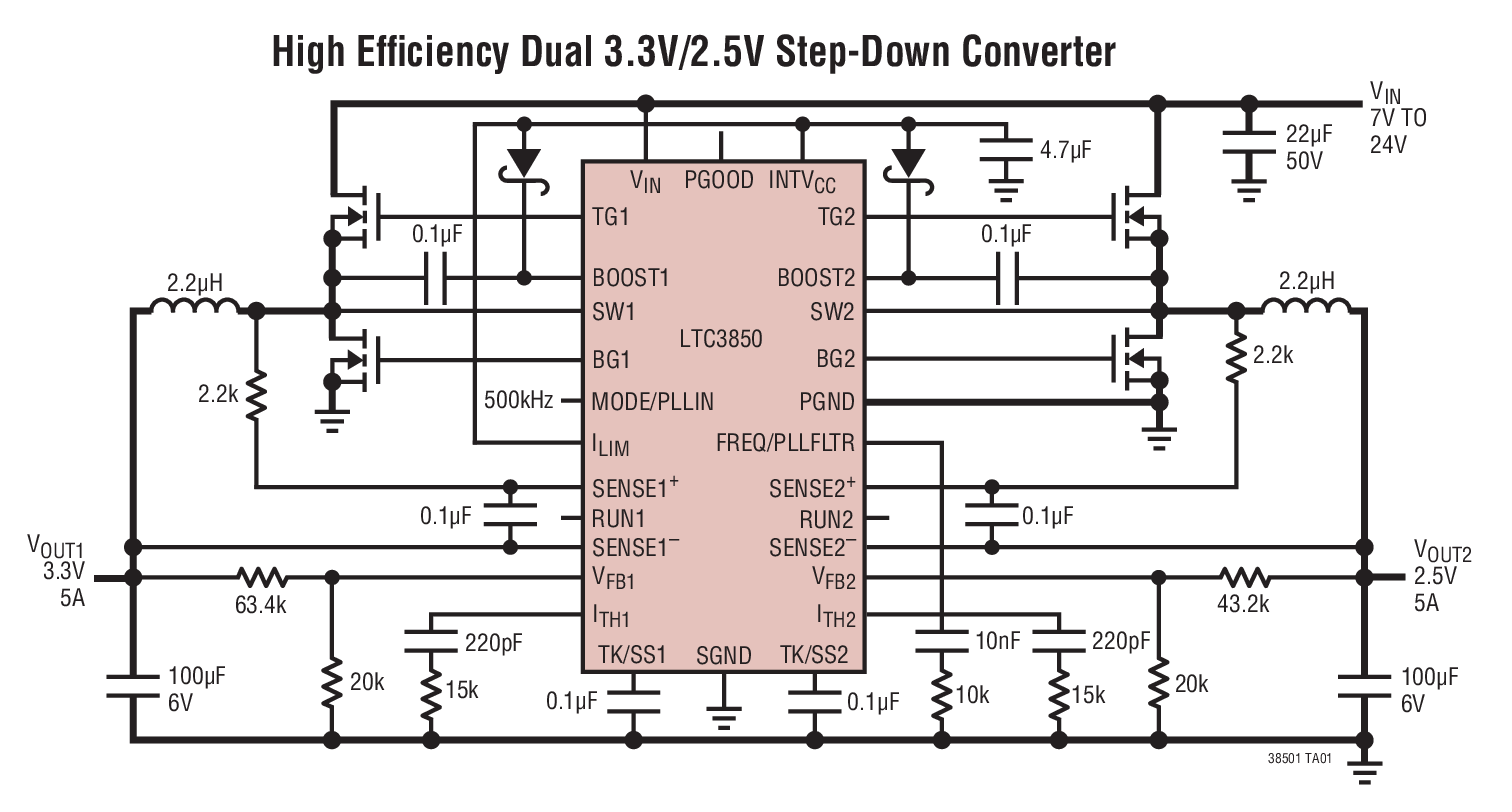

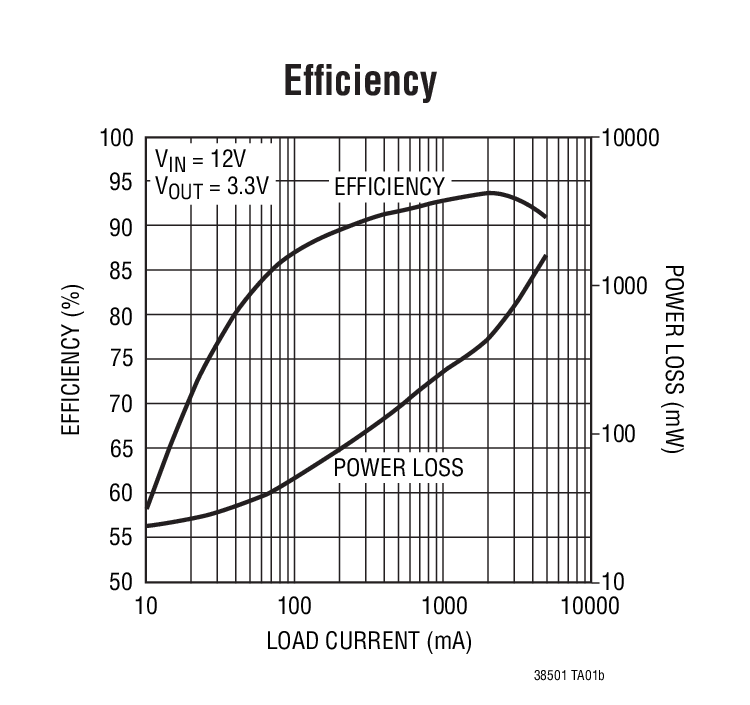

LTC3850 - 典型应用图例：

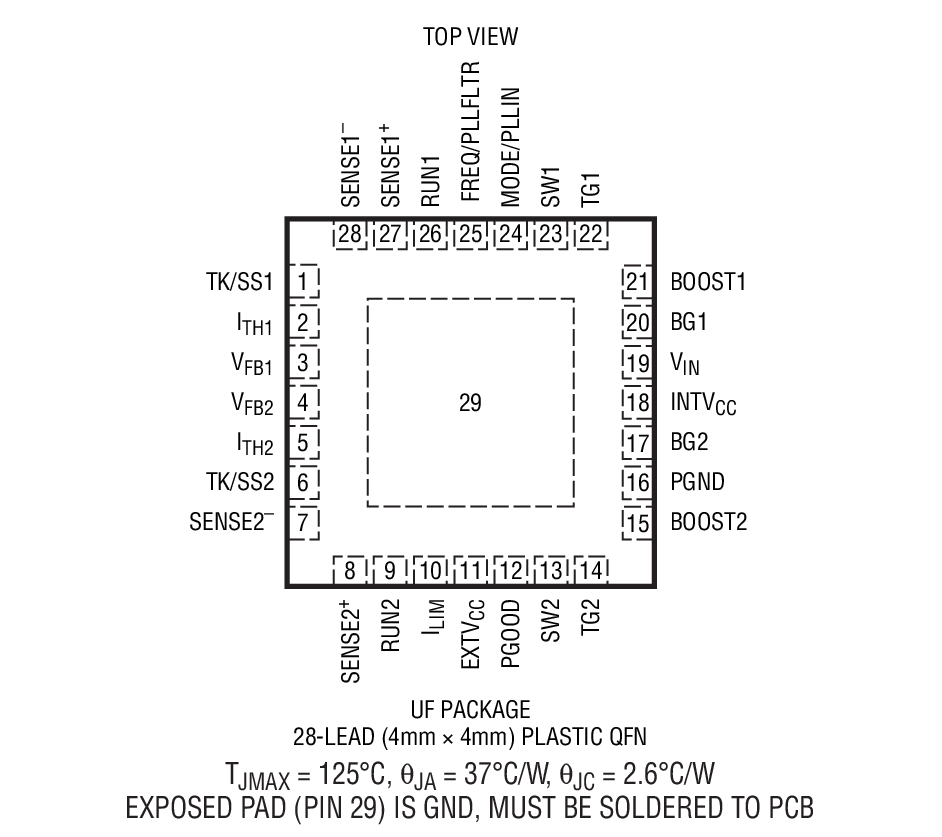

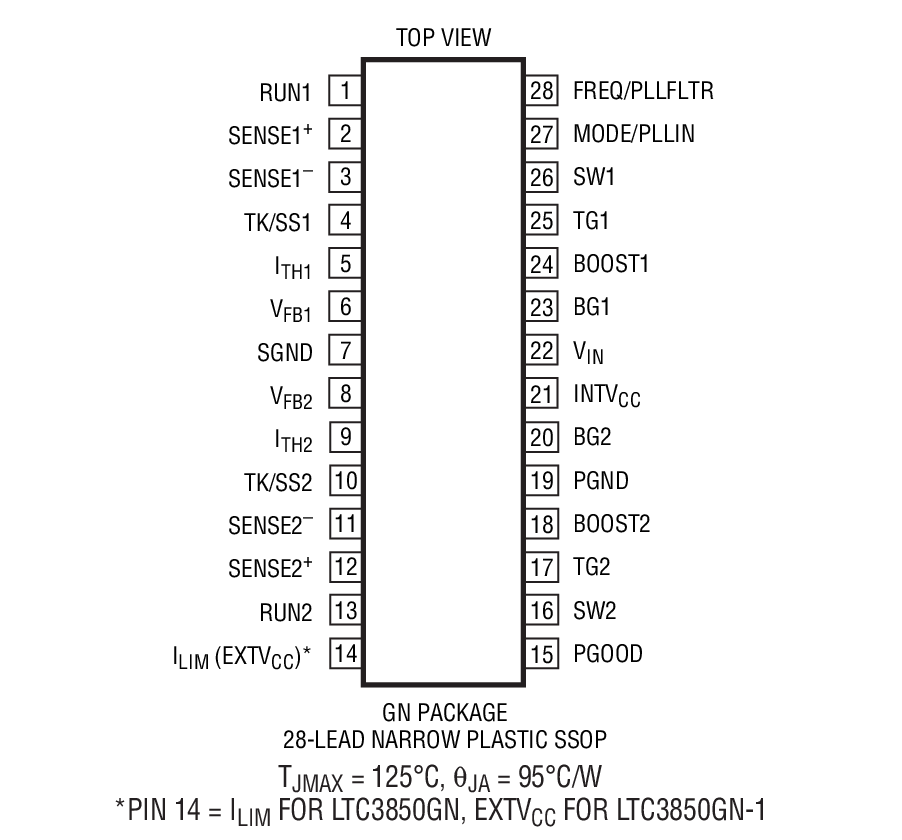

LTC3850 - 封装图解：
LTC3850 - LTC3850是双通道路、两相同步降压型开关控制器
LTC3850是Linear公司的一款多输出降压产品，LTC3850是双通道路、两相同步降压型开关控制器，本站介绍了LTC3850的封装应用图解、特点和优点、功能等，并给出了与LTC3850相关的凌力尔特元器件型号供参考。
LTC3850 - 双通道路、两相同步降压型开关控制器
LTC3850 / LTC3850-1 - 双通道路、两相同步降压型开关控制器 - Linear Technology（凌力尔特）
功能描述
LTC3850 是一款高性能双路同步降压型开关稳压控制器，用于驱动全 N 沟道功率 MOSFET 级。恒定频率电流模式架构提供了一个高达 780kHz 的可锁相频率。通过使两个控制器输出级异相操作，最大限度地降低了功耗和电源噪声。
OPTI-LOOP 补偿允许在宽输出电容和 ESR 值范围内优化瞬态响应。LTC3850 具有一个精准的 0.8V 基准和一个电源良好输出指示器。其 4V 至 24V (最大 28V / LTC3850I 可至 30V) 的宽输入电源范围可适合多种应用，比如大多数电池化学组成和中间总线电压。
用于每个控制器的独立 TK/SS 引脚负责在启动期间使输出电压斜坡上升。电流折返可以对短路情况下的 MOSFET 热耗散加以限制。MODE/PLLIN 引脚负责在突发模式 (Burst Mode) 操作、脉冲跳跃模式或连续电感器电流模式之间进行选择，并允许将 IC 同步至一个外部时钟。
LTC3850 采用扁平 28 引脚 4mm x 4mm、4mm x 5mm QFN 和窄体 SSOP 封装。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LTC3850EGN-1#PBF | SSOP-28 | E | $3.43 | $2.40 |
| LTC3850EGN-1#TRPBF | SSOP-28 | E | $2.46 | |
| LTC3850EGN#PBF | SSOP-28 | E | $3.43 | $2.40 |
| LTC3850EGN#TRPBF | SSOP-28 | E | $2.46 | |
| LTC3850EUF#PBF | 4x5 QFN-28 | E | $3.43 | $2.40 |
| LTC3850EUF#TRPBF | 4x5 QFN-28 | E | $2.46 | |
| LTC3850EUFD#PBF | 4x5 QFN-28 | E | $3.43 | $2.40 |
| LTC3850EUFD#TRPBF | 4x5 QFN-28 | E | $2.46 | |
| LTC3850IGN-1#PBF | SSOP-28 | I | $3.64 | $2.55 |
| LTC3850IGN-1#TRPBF | SSOP-28 | I | $2.61 | |
| LTC3850IGN#PBF | SSOP-28 | I | $3.64 | $2.55 |
| LTC3850IGN#TR | SSOP-28 | I | $2.61 | |
| LTC3850IGN#TRPBF | SSOP-28 | I | $2.61 | |
| LTC3850IUF#PBF | 4x5 QFN-28 | I | $3.64 | $2.55 |
| LTC3850IUF#TRPBF | 4x5 QFN-28 | I | $2.61 | |
| LTC3850IUFD#PBF | 4x5 QFN-28 | I | $3.64 | $2.55 |
| LTC3850IUFD#TRPBF | 4x5 QFN-28 | I | $2.61 |
