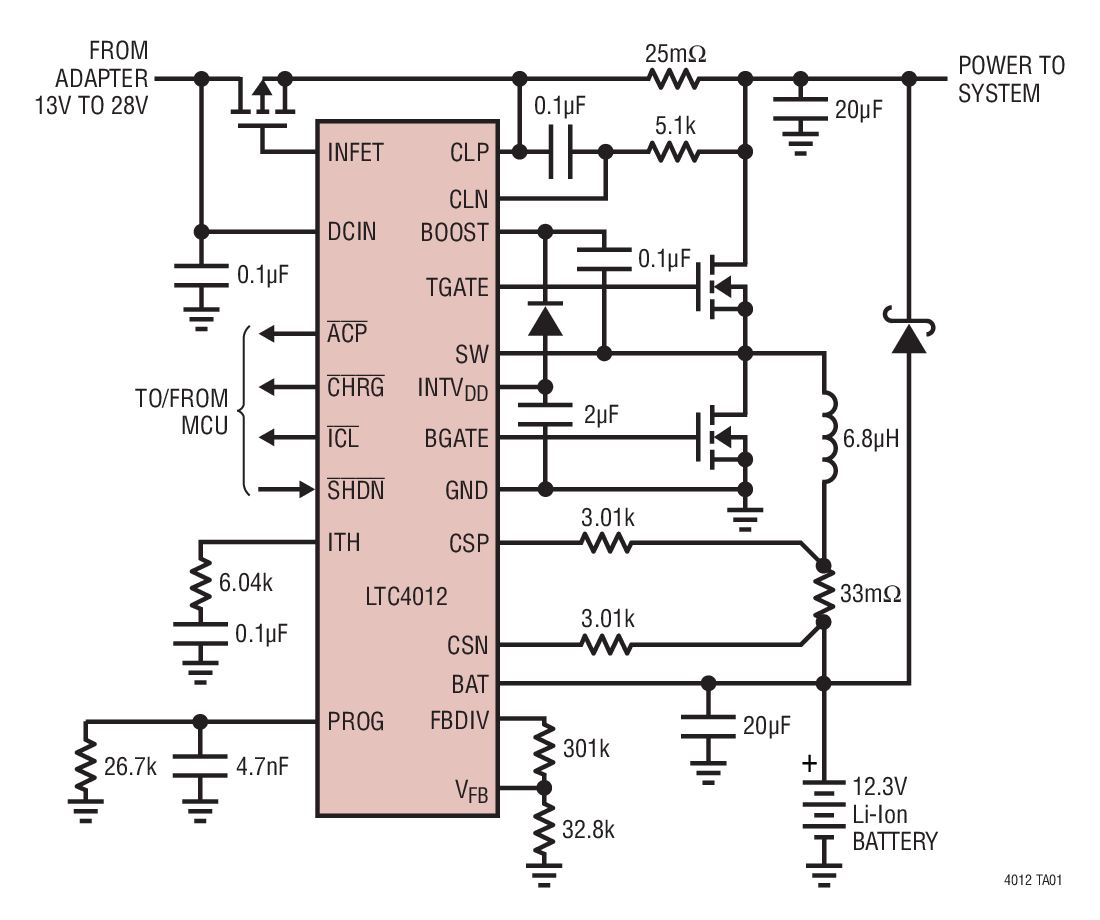

LTC4012典型应用图例一
LTC4012典型应用图例二
LTC4012 - 封装图解：

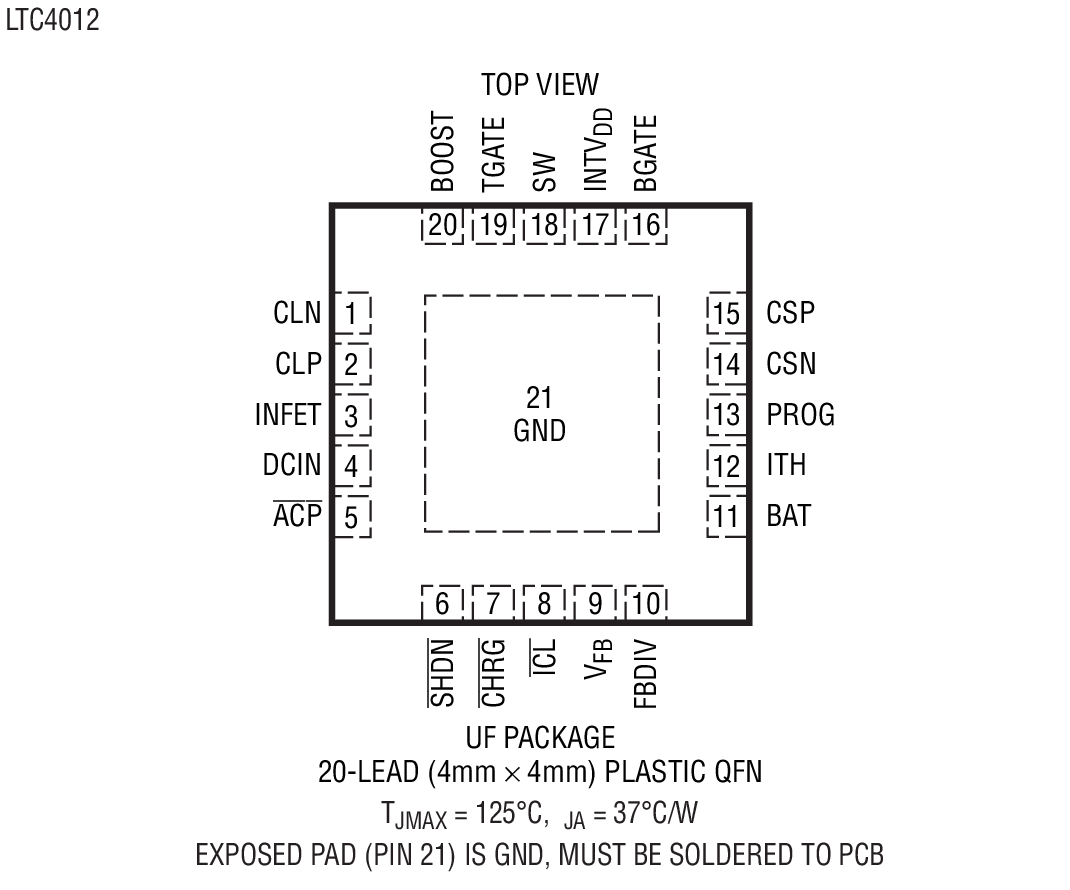

LTC4012封装图解一

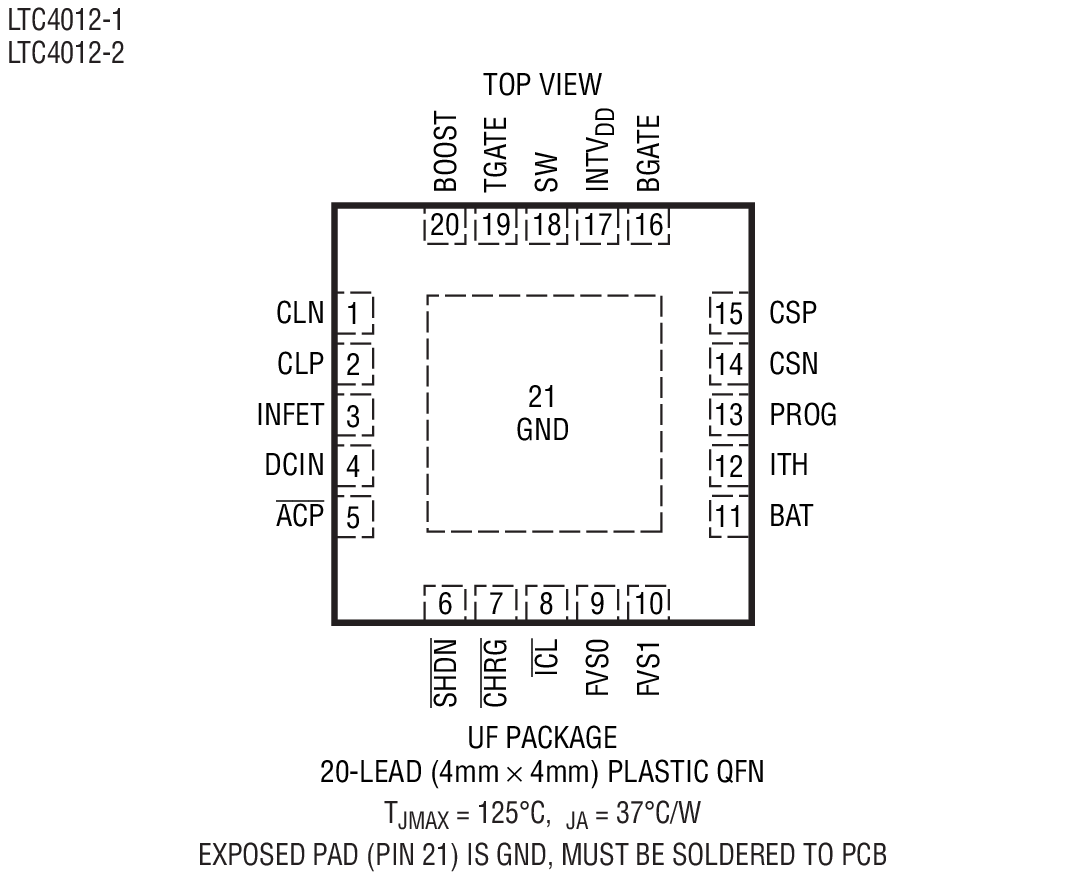

LTC4012封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC4012介绍

LTC4012 - LTC4012是具 PowerPath 控制功能的高效率型多化学组成电池充电器

LTC4012是LINEAR凌力尔特公司的一款开关充电器产品，LTC4012是LTC4012是具 PowerPath 控制功能的高效率型多化学组成电池充电器，本站介绍了LTC4012的封装应用图解、特点和优点、功能等，并给出了与LTC4012相关的LINEAR元器件型号供参考。

LTC4012 - LTC4012是具 PowerPath 控制功能的高效率型多化学组成电池充电器 - 开关充电器 - 电源管理 - 凌力尔特

LTC4012 - 具 PowerPath 控制功能的高效率型多化学组成电池充电器

LTC4012 - 具 PowerPath 控制功能的高效率型多化学组成电池充电器 - Linear Technology（凌力尔特）

功能描述

LTC4012 是一款恒定电流 / 恒定电压电池充电器控制器。它采用一种同步准恒定频率 PWM 控制架构，当采用大容量陶瓷电容器时，该拓扑结构将不会产生可听噪声。充电电流由外部电阻器来设定，并可作为一个输出电压来监视。由于未采用内置充电终止电路，因此 LTC4012 系列借助外部控制来对多种电池进行充电。

LTC4012 具有完全可调的输出电压，而 LTC4012-1 和 LTC4012-2 则可通过引脚编程来给单节、两节、三节或四节锂离子 / 锂聚合物电池组充电。LTC4012-1 提供了每节电池 4.1V 的输出电压，而 LTC4012-2 是一款每节电池 4.2V 输出电压的版本。

该器件包括 AC 适配器输入电流限制功能，该功能可最大限度地提高针对某个固定输入功率级的充电速率。一个外部检测电阻器负责设置输入电流限值，而 ICL 状态引脚将在电池充电电流减小 (因 AC 适配器电流限制所致) 的时候发出指示信号。适配器输入端上的理想二极管控制电路改善了充电器的效率。

CHRG 状态引脚在所有的充电模式中均处于运行状态，并拥有用于指示低充电电流的特殊指示功能。

特点
  • 通用型电池充电器控制器
  • 高效的 550kHz 同步降压型 PWM 拓扑结构
  • ±0.5% 输出浮动电压准确度
  • 可编程的充电电流：4% 准确度
  • 可编程的 AC 适配器电流限值：3% 准确度
  • 采用陶瓷电容器时无可听噪声
  • INFET 低损耗理想二极管 PowerPathTM 控制
  • 宽输入电压范围：6V 至 28V
  • 宽输出电压范围：2V 至 28V
  • 用于 AC 适配器接入、充电、C/10 电流检测和输电流限制的指示器输出
  • 模拟充电电流监视器
  • 微功率停机模式
  • 20 引脚 4mm x 4mm x 0.75mm QFN 封装
    • 应用
  • 笔记本电脑
  • 便携式仪器
  • 电池后备系统
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC4012CUF-1#PBF 4x4 QFN-20 C $4.64 $3.25
    LTC4012CUF-1#TRPBF 4x4 QFN-20 C $3.31
    LTC4012CUF-2#PBF 4x4 QFN-20 C $4.64 $3.25
    LTC4012CUF-2#TRPBF 4x4 QFN-20 C $3.31
    LTC4012CUF#PBF 4x4 QFN-20 C $4.50 $3.15
    LTC4012CUF#TRPBF 4x4 QFN-20 C $3.21
    LTC4012IUF-1#PBF 4x4 QFN-20 I $5.64 $3.95
    LTC4012IUF-1#TRPBF 4x4 QFN-20 I $4.01
    LTC4012IUF-2#PBF 4x4 QFN-20 I $5.64 $3.95
    LTC4012IUF-2#TRPBF 4x4 QFN-20 I $4.01
    LTC4012IUF#PBF 4x4 QFN-20 I $5.43 $3.80
    LTC4012IUF#TRPBF 4x4 QFN-20 I $3.86
