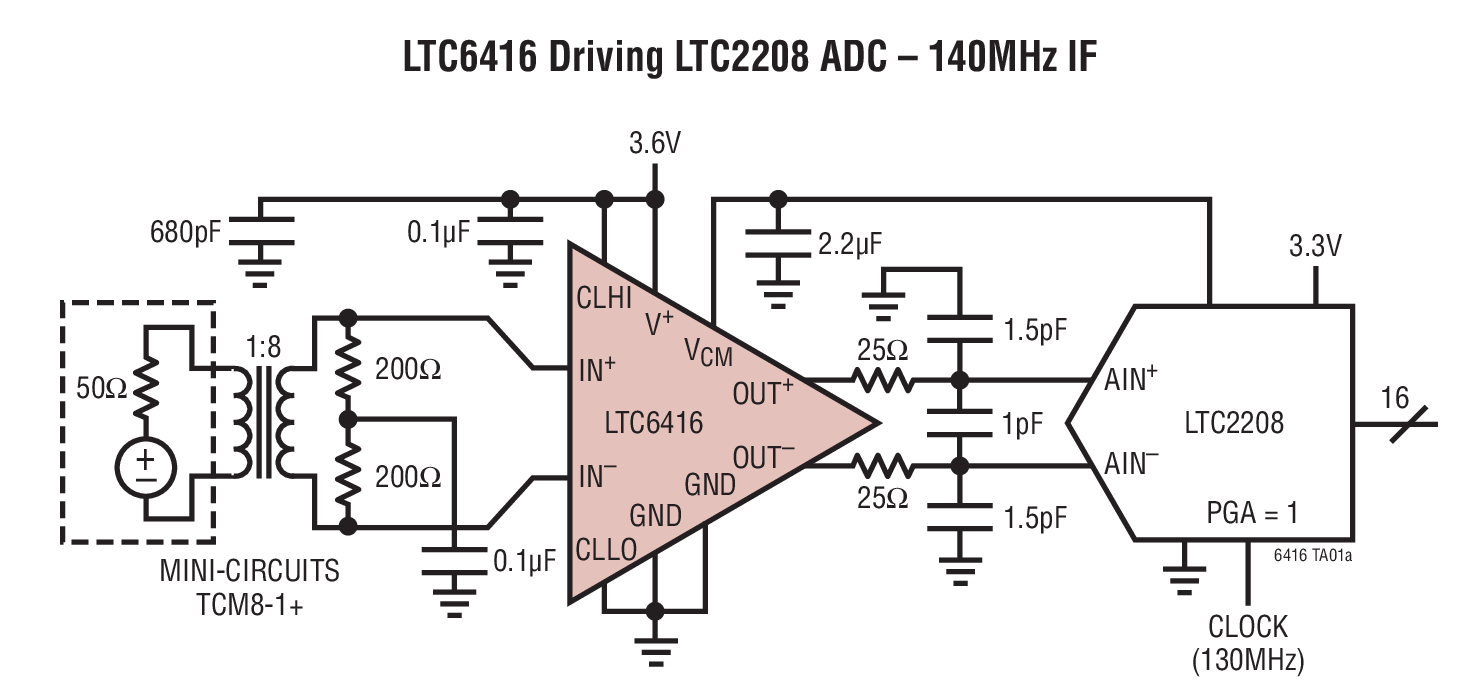

LTC6416典型应用图例一

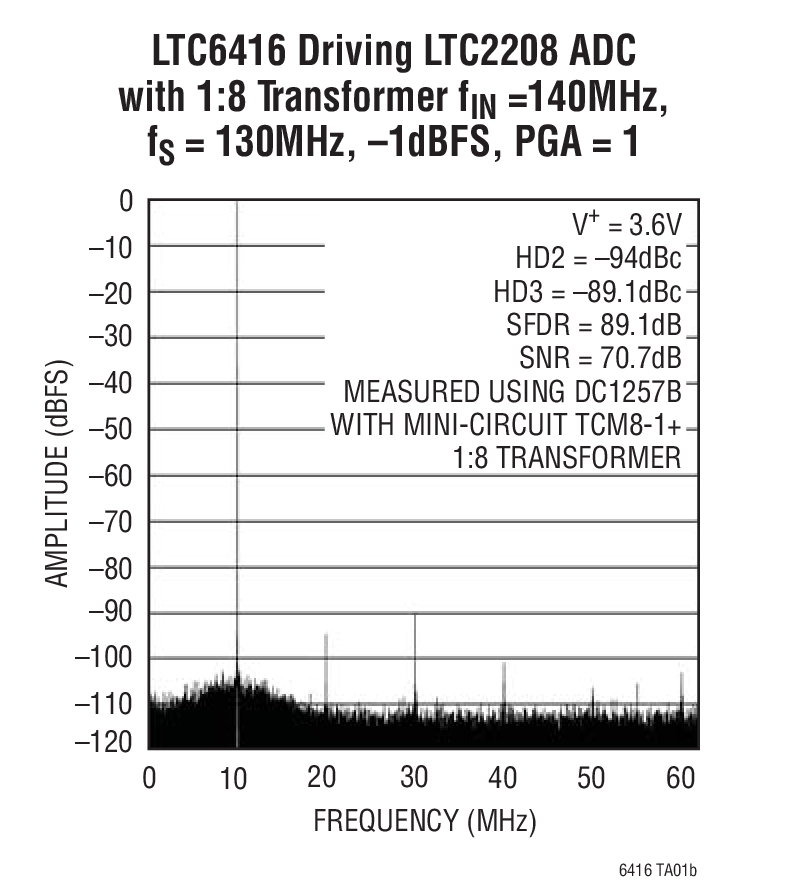

LTC6416典型应用图例二
LTC6416 - 封装图解：

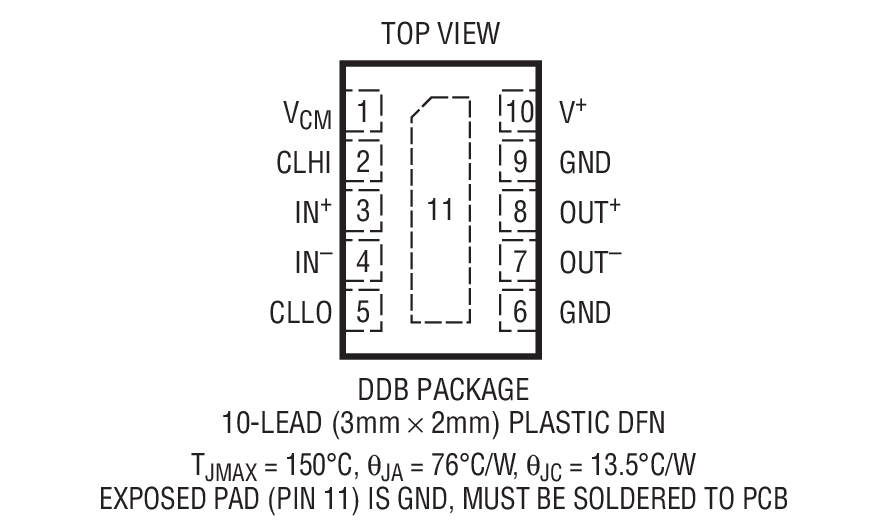

LTC6416封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC6416介绍

LTC6416 - LTC6416是2GHz、低噪声、差分 16 位 ADC 缓冲器

LTC6416是LINEAR凌力尔特公司的一款差分放大器产品，LTC6416是LTC6416是2GHz、低噪声、差分 16 位 ADC 缓冲器，本站介绍了LTC6416的封装应用图解、特点和优点、功能等，并给出了与LTC6416相关的LINEAR元器件型号供参考。

LTC6416 - LTC6416是2GHz、低噪声、差分 16 位 ADC 缓冲器 - 差分放大器 - RF和无线 - 凌力尔特

LTC6416 - 2GHz、低噪声、差分 16 位 ADC 缓冲器

LTC6416 - 2GHz、低噪声、差分 16 位 ADC 缓冲器 - Linear Technology（凌力尔特）

功能描述

LTC6416 是一款差分单位增益缓冲器，专为以极低的输出噪声和卓越的线性 (在超过300MHz 的频率条件下) 来驱动 16 位 ADC 而设计。差分输入阻抗为 12kΩ，因而允许在输入端上使用 1:4 和 1:8 变压器，旨在实现额外的系统增益。

由于未采用外部偏置或增益设定元件，并运用了直通式引出脚配置，因此 LTC6416 非常容易使用。该器件可进行 DC 耦合，并具有一个 -40mV 的共模输出偏移电压。如果输入信号被 AC 耦合，则在内部对 LTC6416 的输入引脚施加偏压，以提供一个由 VCM 引脚上的电压所设定的输出共模电压。

此外，LTC6416 还具有高速度、快速恢复箝位电路，用于限制输出信号摆幅。高和低箝位电压均在内部进行了偏置，旨在提供最大的输出摆幅，不过，用户也可以通过 CLLO 和 CLHI 引脚来设置箝位电压。
电源电流为 42mA (标称值)，而且，LTC6416 可以采用 2.7V 至 3.9V 的工作电源电压。

LTC6416 采用 10 引脚 3mm x 2mm DFN 封装。该器件对引出脚配置进行了优化，以便直接布设在靠近凌力尔特的高速 12 位、14 位和 16 位 ADC 的地方。

特点
  • 2GHz –3dB 小信号带宽
  • 300MHz ±0.1dB 带宽
  • 1.8nV/√Hz 输出噪声
  • 46.25dBm等效 OIP3 (在 140MHz)
  • 40.25dBm 等效 OIP3 (在高达 300MHz)
  • -81dBc/-72dBc HD2/HD3 (在 140MHz，2VP-P 输出)
  • -84.5dBc IM3 (在 140MHz，2VP-P 复合输出)
  • -74dBc/-67.5dBc HD2/HD3 (在 300MHz，2VP-P 输出)
  • -72.5dBc IM3 (在 300MHz，2VP-P 复合输出)
  • 可编程高速、快速恢复输出箝位
  • DC 耦合信号通路
  • 采用 2.7V 至 3.9V 单工作电源
  • 低功率：150mW (采用 3.6V 电源)
  • 2mm x 3mm 10 引脚 DFN 封装
    • 应用
  • 差分 ADC 驱动器
  • IF 采样接收器
  • 阻抗变换器
  • SAW 滤波器接口
  • CCD 缓冲器
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC6416CDDB#PBF 3x2 DFN-10 C $5.00
    LTC6416CDDB#TRMPBF 3x2 DFN-10 C $5.00 $3.55
    LTC6416CDDB#TRPBF 3x2 DFN-10 C $5.00 $3.50
    LTC6416IDDB#PBF 3x2 DFN-10 I $5.50
    LTC6416IDDB#TRMPBF 3x2 DFN-10 I $5.50 $3.90
    LTC6416IDDB#TRPBF 3x2 DFN-10 I $5.50 $3.85
