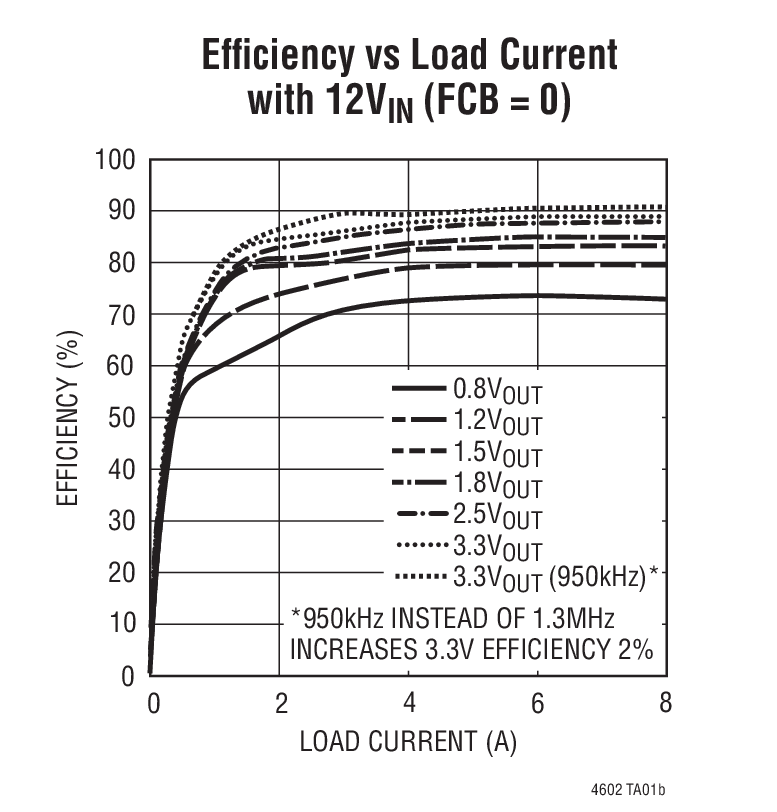

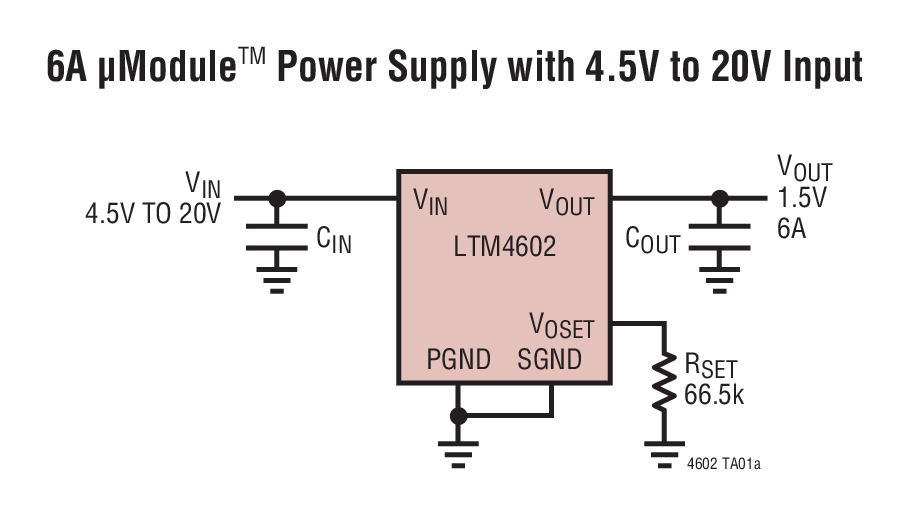

LTM4602 - 典型应用图例：

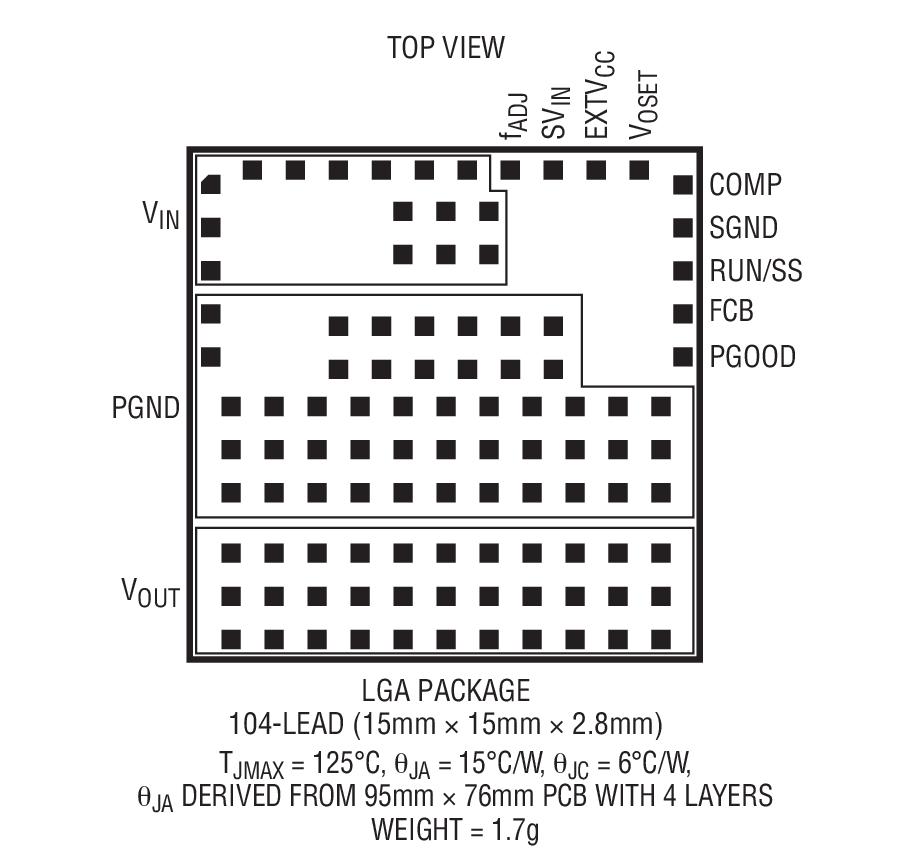

LTM4602 - 封装图解：

LTM4602 - LTM4602是6A 高效率 DC/DC μModule

LTM4602是Linear公司的一款μModule 降压型稳压器产品，LTM4602是6A 高效率 DC/DC μModule，本站介绍了LTM4602的封装应用图解、特点和优点、功能等，并给出了与LTM4602相关的凌力尔特元器件型号供参考。

LTM4602 - 6A 高效率 DC/DC μModule

LTM4602 - 6A 高效率 DC/DC μModule - Linear Technology（凌力尔特）

功能描述

LTM4602 是一款完整的 6A、DC/DC 降压型电源。封装中内置了开关控制器、功率 FET、电感器以及所有的支持元件。LTM4602 可在 4.5V 至 20V 的输入电压范围内运作，支持 0.6V 至 5V 的输出电压范围 (由单个电阻器来设定)。这种高效设计可提供 6A 的连续电流 (峰值可达 8A)，且无需借助散热器或气流来满足功率规格要求。仅需采用大容量输入和输出电容器便可完成设计。

由于采用了扁平封装 (高度仅 2.8mm)，因而可以利用 PC 板底部上的未用空间，以实现高密度负载点调节。高开关频率和自适应导通时间电流模式架构的运用实现了针对输入电压和负载变化的快速瞬态响应，且并未牺牲稳定性。故障保护功能包括集成过压和短路保护以及一个可选的停机定时器。内置软起动定时器可采用一个小电容器来调节。

LTM4602 采用耐热增强型的微小 (15mm x 15mm)、扁平 (高度仅 2.8mm) 模压树脂焊盘网格阵列 (LGA) 封装，适合采用标准的表面贴装设备来进行自动化装配。如需具有 4.5V 至 28V 输入范围的器件版本，请查阅 LTM4602HV 的相关资料。

特点

完整的开关模式电源

宽输入电压范围：4.5V 至 20V

6A DC、8A 峰值输出电流

输出电压范围：0.6V 至 5V

1.5% 输出电压调节

超快速瞬态响应

电流模式控制

具有金制衬垫涂层并符合 RoHS 标准的无铅型 (e4) 封装

引脚与 LTM4600 兼容

效率高达 92%

可编程软起动
