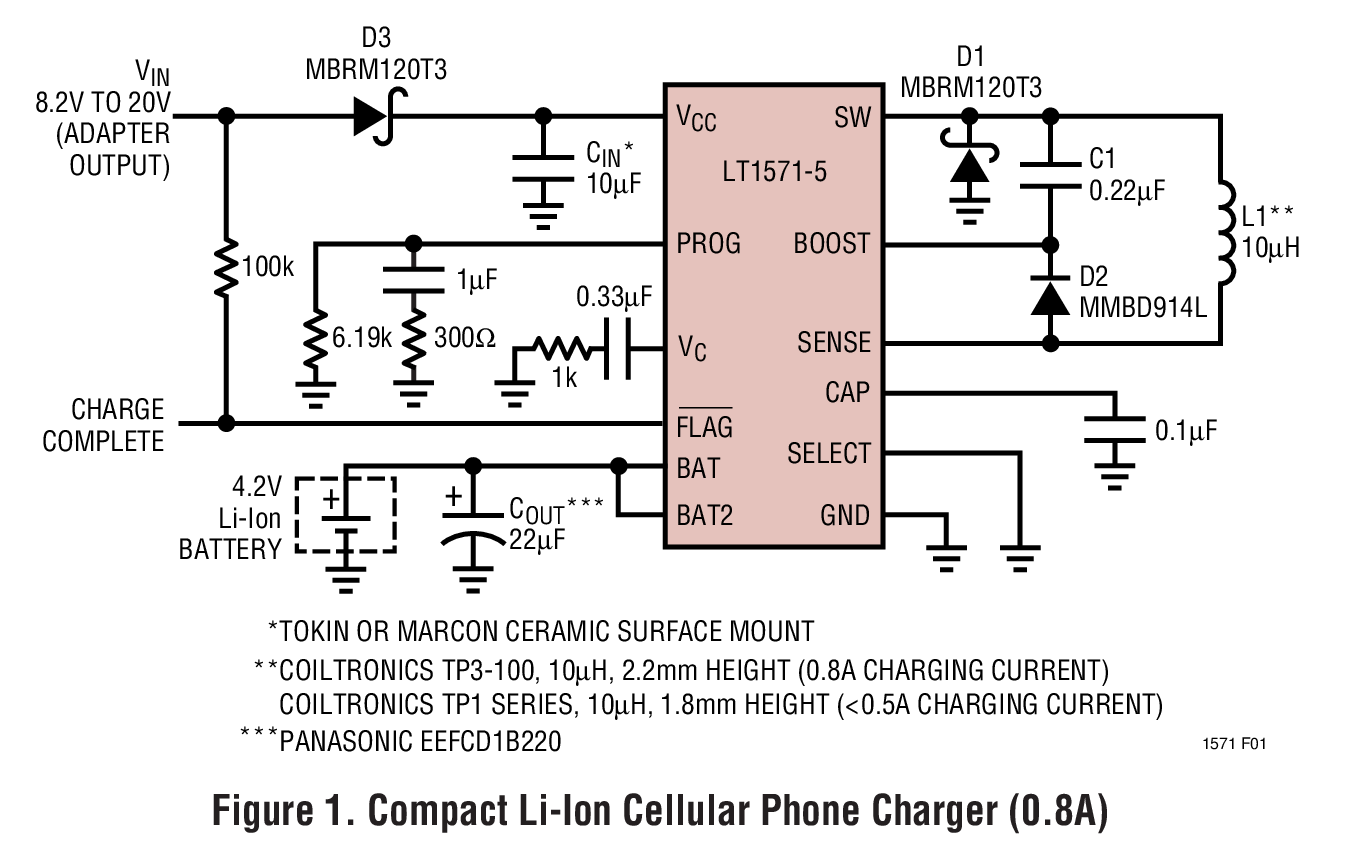

LT1571 - 典型应用图例：

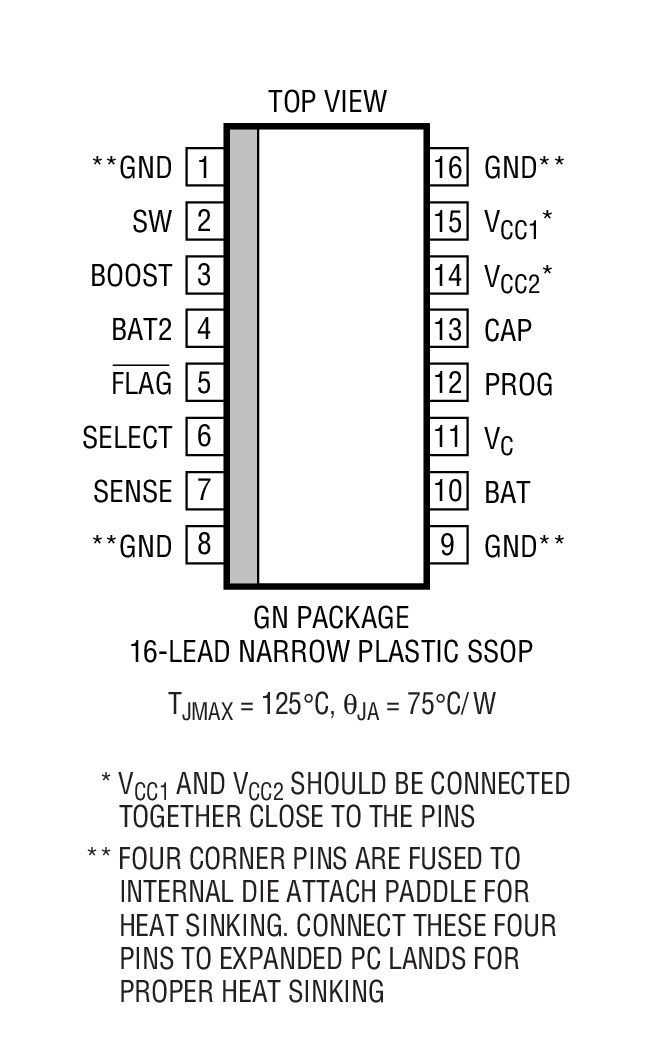

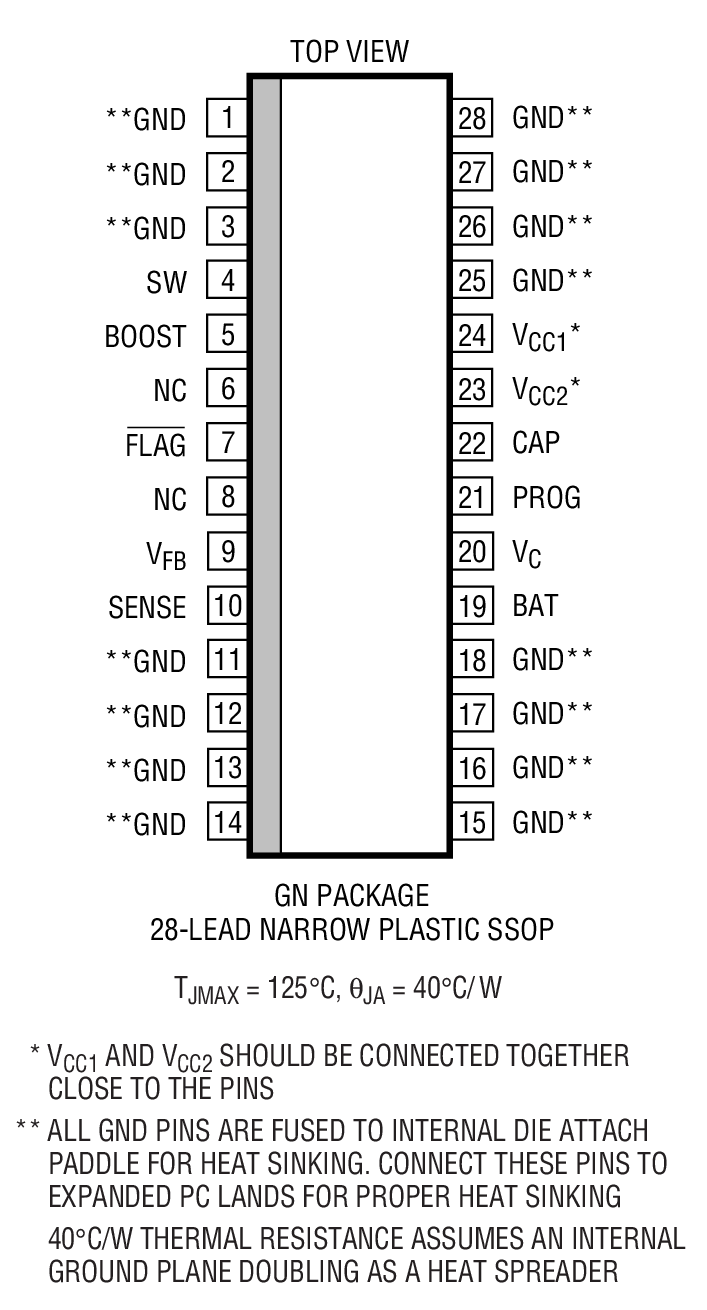

LT1571 - 封装图解：

LT1571LT1571

LT1571 - LT1571是具有预置电压和充满指示功能的恒流/恒压电池充电器

LT1571是Linear公司的一款开关充电器产品，LT1571是具有预置电压和充满指示功能的恒流/恒压电池充电器，本站介绍了LT1571的封装应用图解、特点和优点、功能等，并给出了与LT1571相关的凌力尔特元器件型号供参考。

LT1571 - 具有预置电压和充满指示功能的恒流/恒压电池充电器

LT1571 - 具有预置电压和充满指示功能的恒流/恒压电池充电器 - Linear Technology（凌力尔特）

功能描述

LT1571脉宽调制 (PWM) 电池充电器是一种简单、高效解决方案，它采用恒流与/或恒压控制方法对锂离子、镍氢、镍镉充电电池快速充电，其内部开关可提供 1.5A 直流电流 (2A 峰值电流) 。片内电流检测电阻器 (0.1Ω) 利用一个低成本外接电阻器简化充电电流的设置，精度优于 5%。对于 0.6% 精度 4.1V 或 4.2V 每节电池，可选择恒压输出。

LT1571可为 1V 至 20V 的电池充电。工作在 200kHz (LT1571-1，LT1571-2) 或 500kHz (LT1571-5) 的饱和开关提高了充电效率，并减小了充电器的体积。当充电电流降至设定值的 20% 时，逻辑输出(标志)指示锂离子电池接近充满。LT1571-1 和 LT1571-2 采用 28 脚熔丝引线窄 SSOP 封装。LT1571-5 采用 16 脚熔丝引线窄 SSOP 封装。

特点

锂离子 (Li-Ion)、镍氢 (NiMH) 和镍镉 (NiCd) 电池快速充电

充电电流调节简单，只需一只低成本、1/32W电阻

高效充电器，充电电流高达 1.5A?

内部基准电压精确度 0.6%

预置电池电压：4.1V，4.2V，8.2V，8.4V

500kHz 或 200kHz 开关频率，减小充电器体积

低电池反向漏电电流：5μA

锂离子电池充满指示

充电电流精度：典型值 5%

低停机电流

LT1571-1：200kHz，可调电压 LT1571-2：200kHz，固定电压 8.2V 或 8.4V LT1571-5：500kHz，固定电压 4.1V 或 4.2V

应用

移动电话、个人数字助理（PDA）、笔记本计算机、便携式设备

锂离子、镍氢、镍镉和铅酸充电电池座式充电器

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LT1571EGN-1	SSOP-28	E	$5.00	$4.25
LT1571EGN-1#PBF	SSOP-28	E	$5.00	$4.25
LT1571EGN-1#TR	SSOP-28	E		$4.31
LT1571EGN-1#TRPBF	SSOP-28	E		$4.31
LT1571EGN-2	SSOP-28	E	$5.00	$4.25
LT1571EGN-2#PBF	SSOP-28	E	$5.00	$4.25
LT1571EGN-2#TR	SSOP-28	E		$4.31
LT1571EGN-2#TRPBF	SSOP-28	E		$4.31
LT1571EGN-5	SSOP-16	E	$4.85	$3.95
LT1571EGN-5#PBF	SSOP-16	E	$4.85	$3.95
LT1571EGN-5#TR	SSOP-16	E		$4.01
LT1571EGN-5#TRPBF	SSOP-16	E		$4.01
