当前位置:Linear公司 > > 凌力尔特芯片 >> LT3012
LT3012技术文档下载:
LT3012技术文档产品手册下载
LT3012 - 典型应用图例:

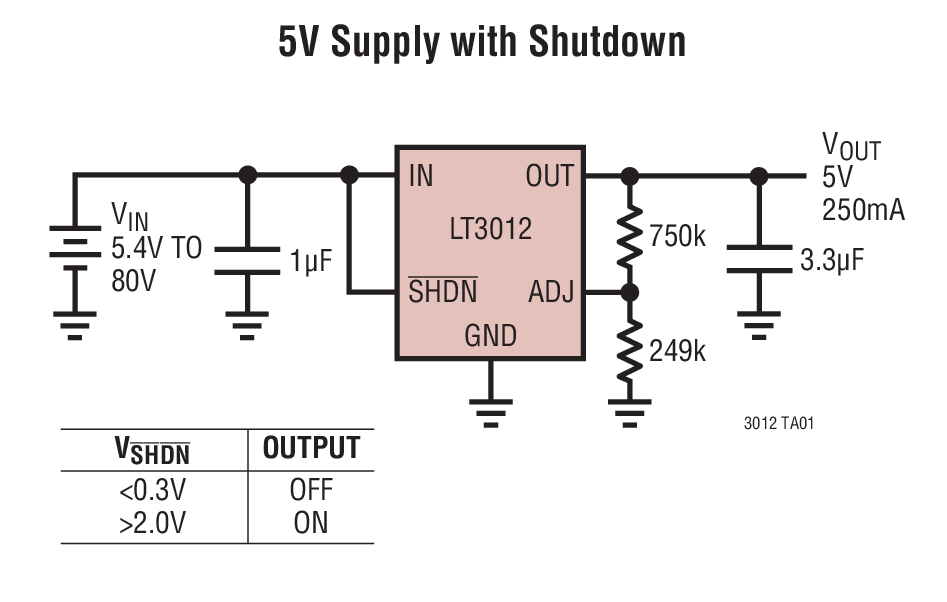

LT3012典型应用图例一

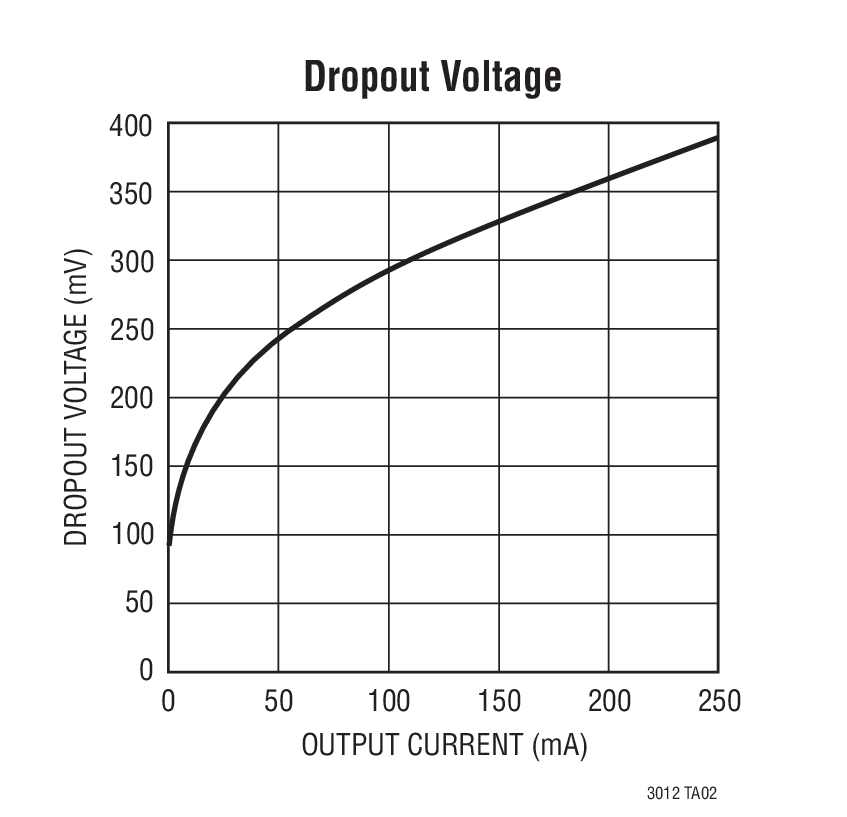

LT3012典型应用图例二
LT3012 - 封装图解:

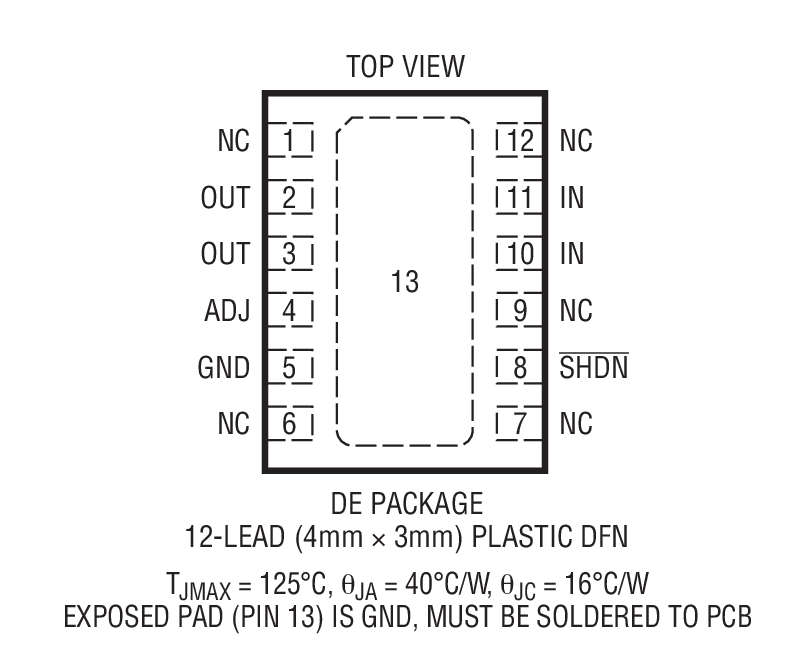

LT3012封装图解一

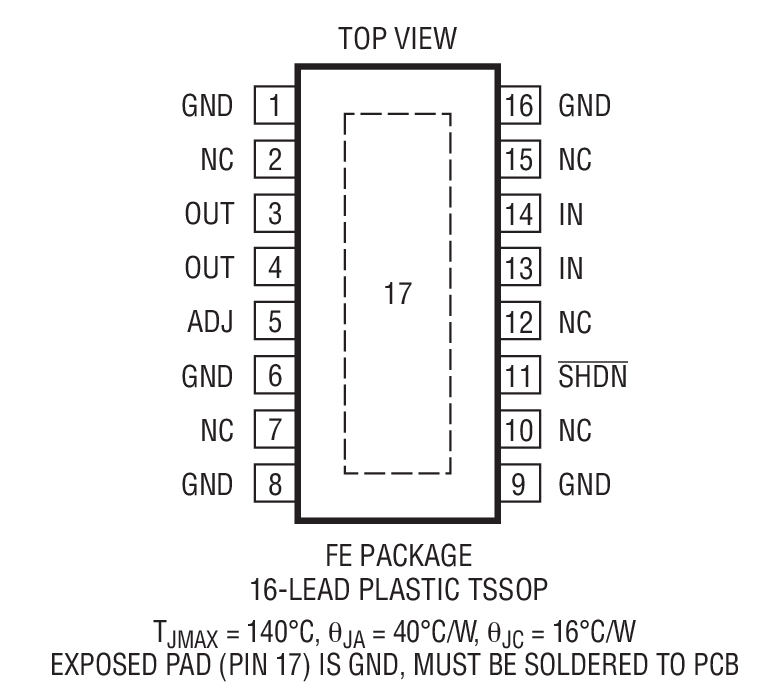

LT3012封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LT3012介绍
LT3012 - LT3012是250mA、4V 至 80V 低压差微功率稳压器

LT3012是Linear公司的一款正稳压器产品,LT3012是250mA、4V 至 80V 低压差微功率稳压器,本站介绍了LT3012的封装应用图解、特点和优点、功能等,并给出了与LT3012相关的凌力尔特元器件型号供参考。

LT3012 - 250mA、4V 至 80V 低压差微功率稳压器

LT3012 - 250mA、4V 至 80V 低压差微功率稳压器 - Linear Technology(凌力尔特)

功能描述

LT3012 是一款高电压、微功率、低压差线性稳压器。该器件能够提供 250mA 输出电流和一个 400mV 的压差电压。LT3012 专为在电池供电型或高电压系统中使用而设计,低静态电流 (工作时为 40μA,停机模式中则为 1μA) 使其成为一种理想的选择。在压差条件下,静态电流也处于良好受控状态。

LT3012 的其他特点包括在采用非常小输出电容器的情况下运作的能力。这些稳压器可在输出端上仅布设 3.3μF 电容器时实现稳定,而大多数老式器件则需要采用 10μF 至 100μF 电容器来获得稳定性。可以使用小的陶瓷电容器,而完全不像其他稳压器常见的那样需要串联电阻 (ESR)。内部保护电路包括反向电池保护、电流限制、热限制和反向电流保护。

该器件可以提供一个可调输出和一个 1.24V 基准电压。LT3012 稳压器采用具裸露衬垫的 16 引脚 TSSOP 和 12 引脚扁平 (高度仅 0.75mm) DFN (4mm x 3mm) 封装,旨在增强热处理能力。

特点
  • 宽输入电压范围:4V 至 80V
  • 低静态电流:40μA
  • 低压差电压:400mV
  • 输出电流:250mA
  • 无需保护二极管
  • 可调输出范围:1.24V 至 60V
  • 停机模式中的静态电流为 1μA
  • 采用 3.3μF 输出电容器时可实现稳定
  • 采用铝电容器、钽电容器或陶瓷电容器时可实现稳定
  • 反向电池保护
  • 没有从输出至输入的反向电流
  • 具热限制功能
  • 耐热增强型 16 引脚 TSSOP 和 12 引脚 (4mm x 3mm) DFN 封装
  • 应用
  • 低电流高电压稳压器
  • 电池供电型系统的稳压器
  • 电信应用
  • 汽车应用
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT3012EDE 4x3 DFN-12 E $2.93 $2.05
    LT3012EDE#PBF 4x3 DFN-12 E $2.93 $2.05
    LT3012EDE#TR 4x3 DFN-12 E $2.15
    LT3012EDE#TRPBF 4x3 DFN-12 E $2.15
    LT3012EFE TSSOP-16 E $3.14 $2.20
    LT3012EFE#PBF TSSOP-16 E $3.14 $2.20
    LT3012EFE#TR TSSOP-16 E $2.32
    LT3012EFE#TRPBF TSSOP-16 E $2.32
    LT3012HFE TSSOP-16 H $3.90 $2.73
    LT3012HFE#PBF TSSOP-16 H $3.90 $2.73
    LT3012HFE#TR TSSOP-16 H $2.79
    LT3012HFE#TRPBF TSSOP-16 H $2.79
