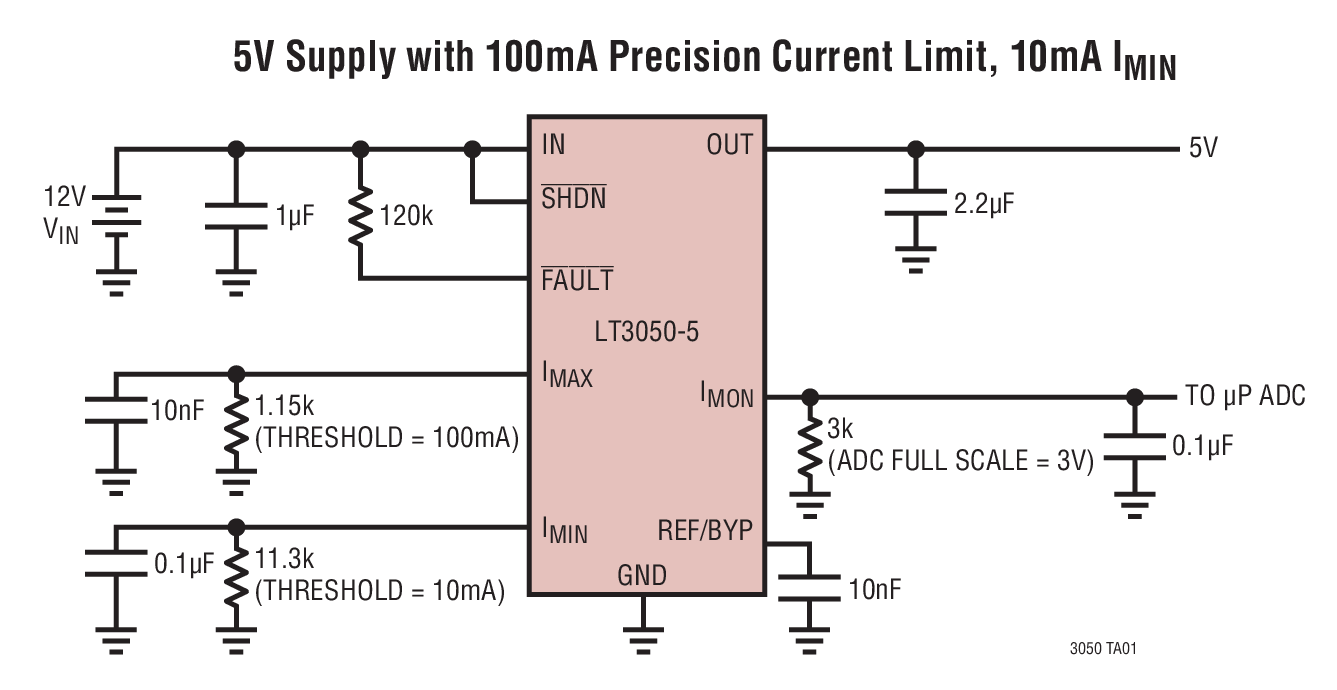

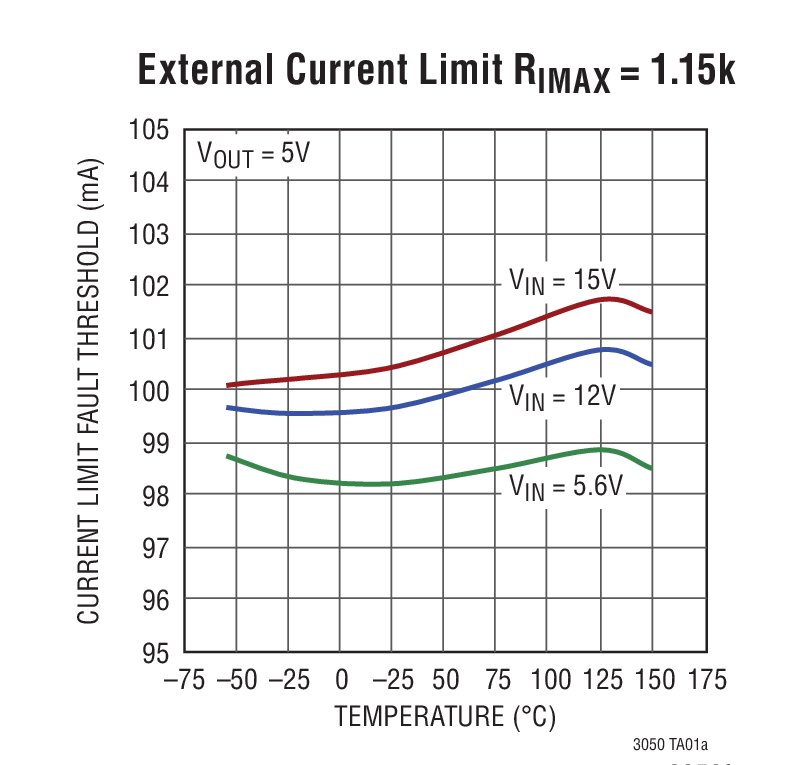

LT3050 - 典型应用图例：

LT3050 - 封装图解：

LT3050 - LT3050是具精准电流限值和诊断功能的 100mA、性稳压器

LT3050是Linear公司的一款LDO+产品，LT3050是具精准电流限值和诊断功能的 100mA、性稳压器，本站介绍了LT3050的封装应用图解、特点和优点、功能等，并给出了与LT3050相关的凌力尔特元器件型号供参考。

LT3050 - 具精准电流限值和诊断功能的 100mA、性稳压器

LT3050 系列 - 具精准电流限值和诊断功能的 100mA、性稳压器 - Linear Technology（凌力尔特）

功能描述

LT3050 系列是一款微功率、低噪声、低压差电压 (LDO) 线性稳压器。该器件可提供 100mA 的输出电流和一个 340mV 的压差电压。一个 10nF 的旁路电容器将输出噪声降低至 30μVRMS (在一个 10Hz 至 100kHz 的带宽内)，并对基准实施软起动。LT3050 的 ±45V 额定输入电压以及其精准的电流限值和诊断功能使得该 IC 成为坚固、高可靠性系统的理想选择。

由单个电阻器负责设置 LT3050 的电流限值，并在一个宽输入电压和温度范围内实现 ±5% 的准确度。利用单个电阻器来设置 LT3050 的最小输出电流监视器，对于检测开路情况是很有用。电流监视器功能电路提供了一个等于 1/100 输出电流的电流。如果 LT3050 处于电流限制状态、在低于其最小输出电流的条件下运作 (开路) 或处于热停机状态，则一个逻辑 FAULT 引脚将确定为低电平。

LT3050 利用低 ESR 陶瓷电容器优化稳定性和瞬态响应，所需的最小电容为 2.2μF。LT3050 可用作一款具一个低至0.6V 基准的输出电压范围的可调型器件。LT3050 采用耐热性能增强型 12 引脚 3mm x 2mm DFN 和 MSOP 封装。

特点

输出电流监视器：IOUT 的 1/100

故障指示器：电流限值、最小 IOUT 或热限值

输出电流：100mA

压差电压：340mV

输入电压范围：1.6V 至 45V

可编程精准电流限值：±5%

可编程最小 IOUT 监视器

低噪声：30μVRMS (10Hz 至 100kHz)

可调输出 (VREF = VOUT(MIN) = 0.6V)

固定输出电压：3.3V、5V

输出容差：±2% (在整个电压、负载和温度范围)

可在采用低 ESR 陶瓷输出电容器 (最小电容值为 2.2μF) 时保持稳定

停机电流：<1μA

反向电池、反向输出和反向电流保护功能

热限制保护

12 引脚 3mm x 2mm DFN 封装和 MSOP 封装

应用

受保护的天线电源

汽车信息服务系统

工业应用 (货车、叉式升降机 … 等)

高可靠性应用

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LT3050EDDB-3.3#PBF	3x2 DFN-12	E	$2.22
LT3050EDDB-3.3#TRMPBF	3x2 DFN-12	E	$2.22	$1.60
LT3050EDDB-3.3#TRPBF	3x2 DFN-12	E	$2.22	$1.55
LT3050EDDB-5#PBF	3x2 DFN-12	E	$2.22
LT3050EDDB-5#TRMPBF	3x2 DFN-12	E	$2.22	$1.60
LT3050EDDB-5#TRPBF	3x2 DFN-12	E	$2.22	$1.55
LT3050EDDB#PBF	3x2 DFN-12	E	$2.22
LT3050EDDB#TRMPBF	3x2 DFN-12	E	$2.22	$1.60
LT3050EDDB#TRPBF	3x2 DFN-12	E	$2.22	$1.55
LT3050EMSE-3.3#PBF	MS-12E	E	$2.22	$1.55
LT3050EMSE-3.3#TRPBF	MS-12E	E		$1.61
LT3050EMSE-5#PBF	MS-12E	E	$2.22	$1.55
LT3050EMSE-5#TRPBF	MS-12E	E		$1.61
LT3050EMSE#PBF	MS-12E	E	$2.22	$1.55
LT3050EMSE#TRPBF	MS-12E	E		$1.61
LT3050IDDB-3.3#PBF	3x2 DFN-12	I	$2.50
LT3050IDDB-3.3#TRMPBF	3x2 DFN-12	I	$2.50	$1.80
LT3050IDDB-3.3#TRPBF	3x2 DFN-12	I	$2.50	$1.75
LT3050IDDB-5#PBF	3x2 DFN-12	I	$2.50
LT3050IDDB-5#TRMPBF	3x2 DFN-12	I	$2.50	$1.80
LT3050IDDB-5#TRPBF	3x2 DFN-12	I	$2.50	$1.75
LT3050IDDB#PBF	3x2 DFN-12	I	$2.50
LT3050IDDB#TRMPBF	3x2 DFN-12	I	$2.50	$1.80
LT3050IDDB#TRPBF	3x2 DFN-12	I	$2.50	$1.75
LT3050IMSE-3.3#PBF	MS-12E	I	$2.50	$1.75
LT3050IMSE-3.3#TRPBF	MS-12E	I		$1.81
LT3050IMSE-5#PBF	MS-12E	I	$2.50	$1.75
LT3050IMSE-5#TRPBF	MS-12E	I		$1.81
LT3050IMSE#PBF	MS-12E	I	$2.50	$1.75
LT3050IMSE#TRPBF	MS-12E	I		$1.81
LT3050MPMSE	MS-12E	MP	$5.99	$4.19
LT3050MPMSE-3.3#PBF	MS-12E	MP	$5.99	$4.19
LT3050MPMSE-3.3#TRPBF	MS-12E	MP		$4.25
LT3050MPMSE-5#PBF	MS-12E	MP	$5.99	$4.19
LT3050MPMSE-5#TRPBF	MS-12E	MP		$4.25
LT3050MPMSE#PBF	MS-12E	MP	$5.99	$4.19
LT3050MPMSE#TRPBF	MS-12E	MP		$4.25
