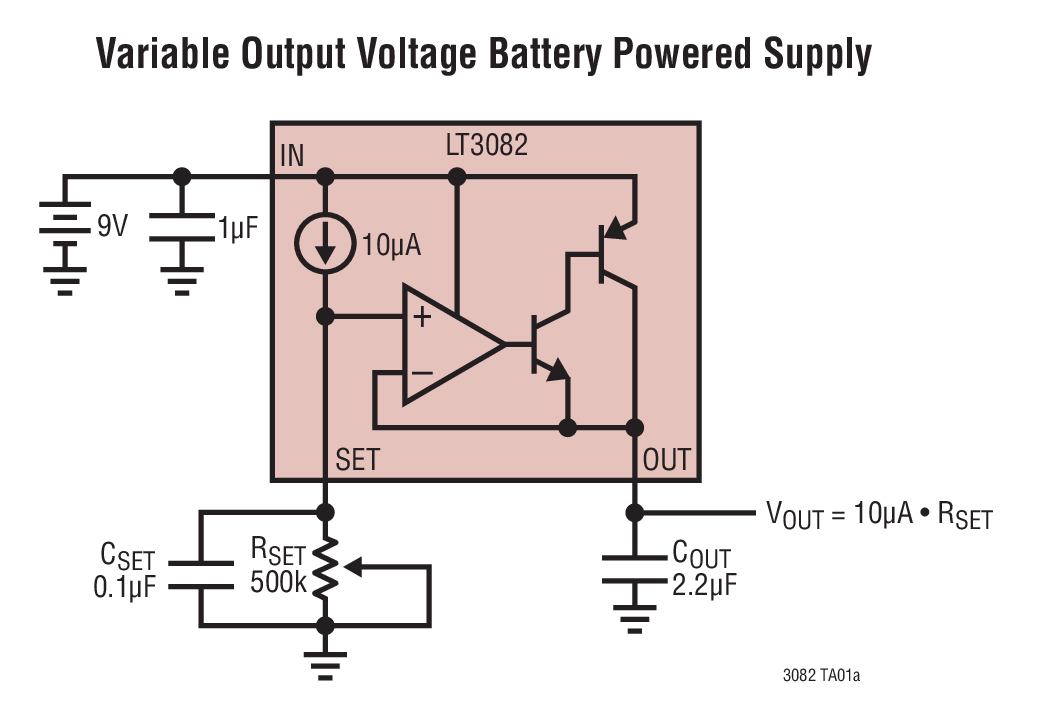

LT3082 - 典型应用图例：

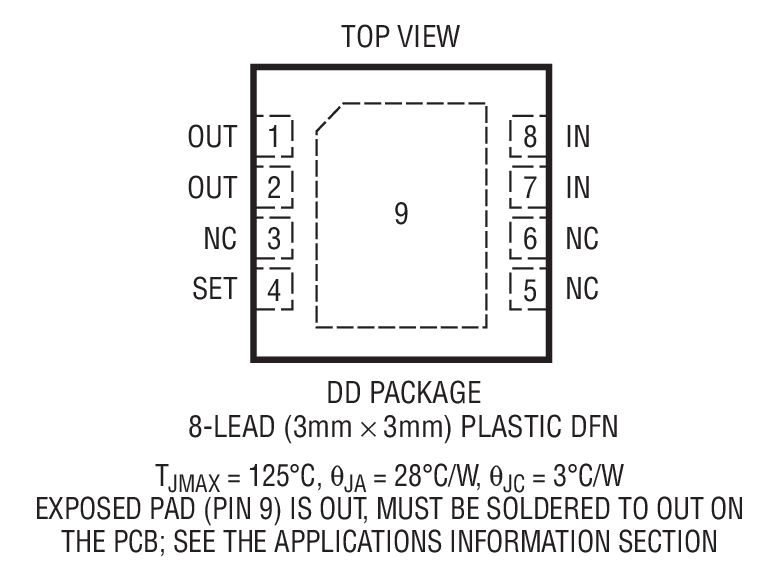

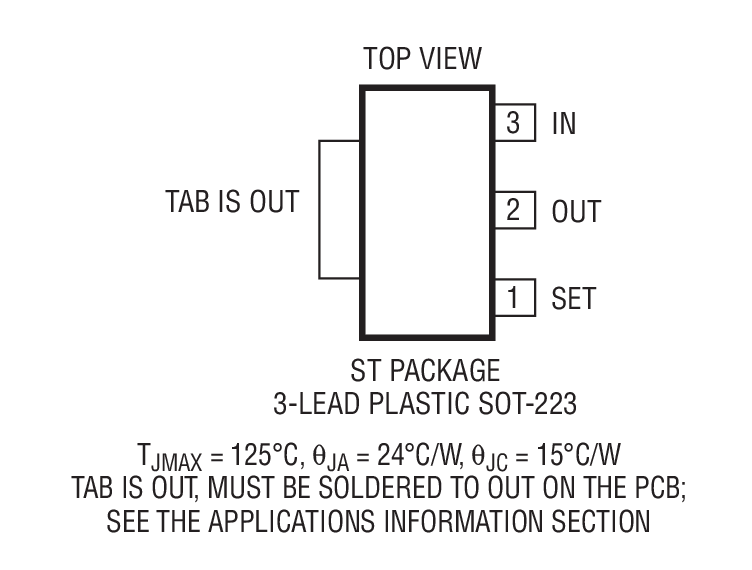

LT3082 - 封装图解：

LT3082LT3082

LT3082 - LT3082是200mA 单电阻器低压差线性稳压器

LT3082是Linear公司的一款正稳压器产品，LT3082是200mA 单电阻器低压差线性稳压器，本站介绍了LT3082的封装应用图解、特点和优点、功能等，并给出了与LT3082相关的凌力尔特元器件型号供参考。

LT3082 - 200mA 单电阻器低压差线性稳压器

LT3082 - 200mA 单电阻器低压差线性稳压器 - Linear Technology（凌力尔特）

功能描述

LT3082 是一款 200mA 低压差线性稳压器，可通过并联来增加输出电流或在表面贴装型电路板上散播热量。这款稳压器专为用作一个精准电流源和电压跟随器而设计，有利于许多要求高电流、至零的可调节能力和不设置散热器的应用。LT3082 能够承受反向输入电压和反向输出至输入电压，而不会产生反向电流。

LT3082 的重要特点之一是能够提供一个宽输出电压范围。一个精准的“0”TC (温度系数) 10μA 基准电流源负责驱动单个电阻器，以把输出电压设置在 0V 至 38.5V 之间的任何电平。当在输出端上仅使用 2.2μF 电容时，LT3082 可实现稳定；该IC采用小的陶瓷电容器，而不像其他稳压器所常见的那样需要额外的ESR。

内部保护电路包括反向电池和反向电流保护、电流限制和热限制。LT3082 采用耐热性能增强型 8 引脚 TSOT-23、3 引脚 SOT-223 和 8 引脚 3mm x 3mm DFN 封装。

特点

可把输出并联起来以提供较高的输出电流或散热量

最大输出电流：200mA

宽输入电压范围：1.2V 至 40V

输出可调至 0V

采用 2.2μF 最小陶瓷电容器时可实现稳定

由单个电阻器来设定输出电压

SET 引脚电流初始准确度：1%

低输出噪声：33μVRMS (10Hz 至 100kHz)

反向电池保护

反向电流保护

<1mV 负载调整 (典型值)

<0.001%/V 电压调整率 (典型值)

具电流限制和热停机保护功能

采用 8 引脚 SOT-23、3 引脚 SOT-223 和 8 引脚 3mm x 3mm DFN 封装

应用

全表面安装型电源

用于开关电源的后置稳压器

低元件数目可变电压电源

低输出电压电源

电池供电型稳压器

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LT3082EDD#PBF	3x3 DFN-8	E	$2.00	$1.40
LT3082EDD#TRPBF	3x3 DFN-8	E		$1.46
LT3082EST#PBF	SOT-223	E	$2.14	$1.50
LT3082EST#TRPBF	SOT-223	E		$1.56
LT3082ETS8#PBF	SOT-23	E	$2.00
LT3082ETS8#TRMPBF	SOT-23	E	$2.00	$1.45
LT3082ETS8#TRPBF	SOT-23	E	$2.00	$1.40
LT3082IDD	3x3 DFN-8	I	$2.23	$1.56
LT3082IDD#PBF	3x3 DFN-8	I	$2.23	$1.56
LT3082IDD#TRPBF	3x3 DFN-8	I		$1.62
LT3082IST#PBF	SOT-223	I	$2.39	$1.67
LT3082IST#TRPBF	SOT-223	I		$1.73
LT3082ITS8#PBF	SOT-23	I	$2.23
LT3082ITS8#TRMPBF	SOT-23	I	$2.23	$1.61
LT3082ITS8#TRPBF	SOT-23	I	$2.23	$1.56
LT3082MPST	SOT-223	MP	$5.79	$4.05
LT3082MPST#PBF	SOT-223	MP	$5.79	$4.05
LT3082MPST#TR	SOT-223	MP		$4.11
LT3082MPST#TRPBF	SOT-223	MP		$4.11
