LT3743技术文档下载：

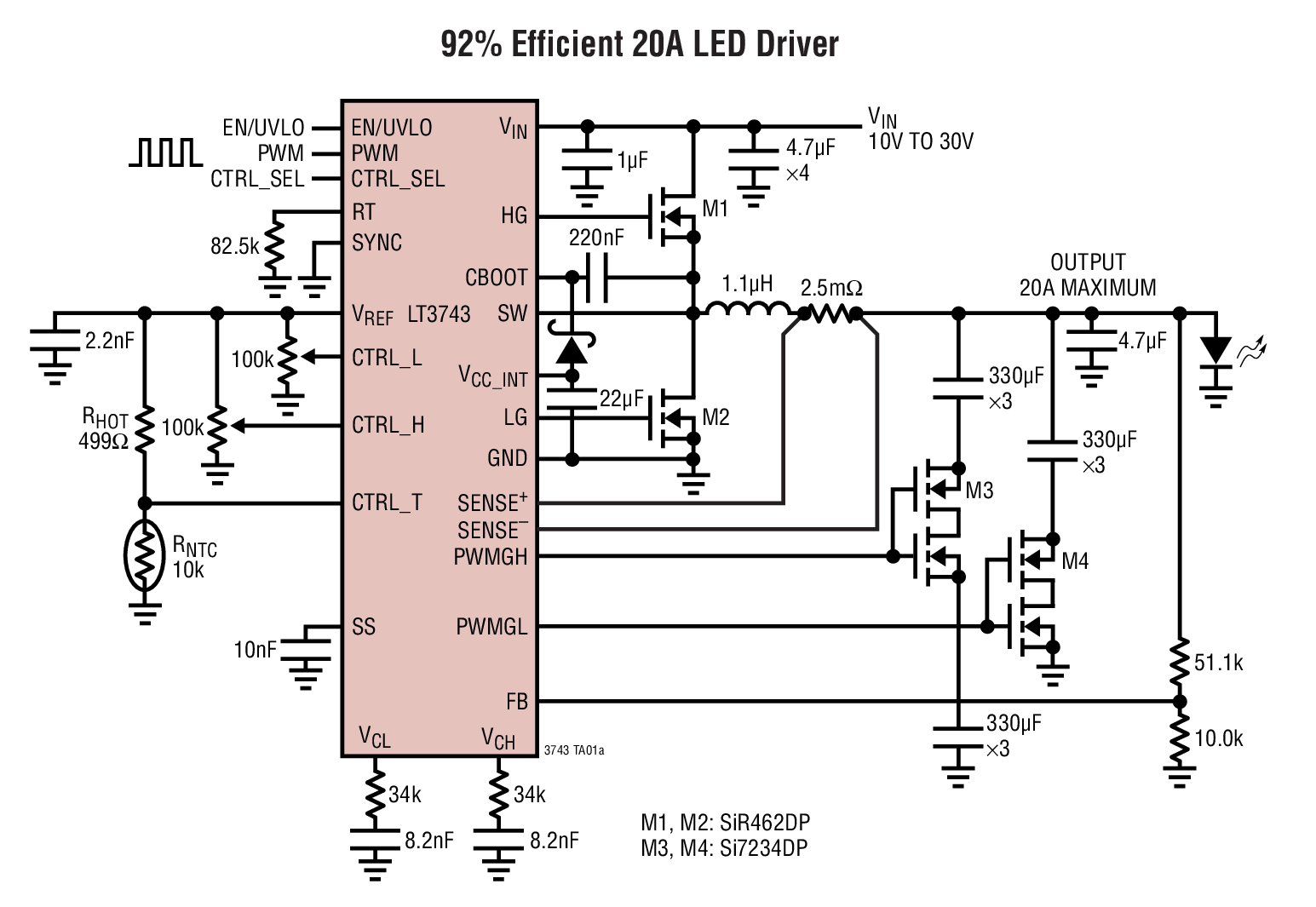

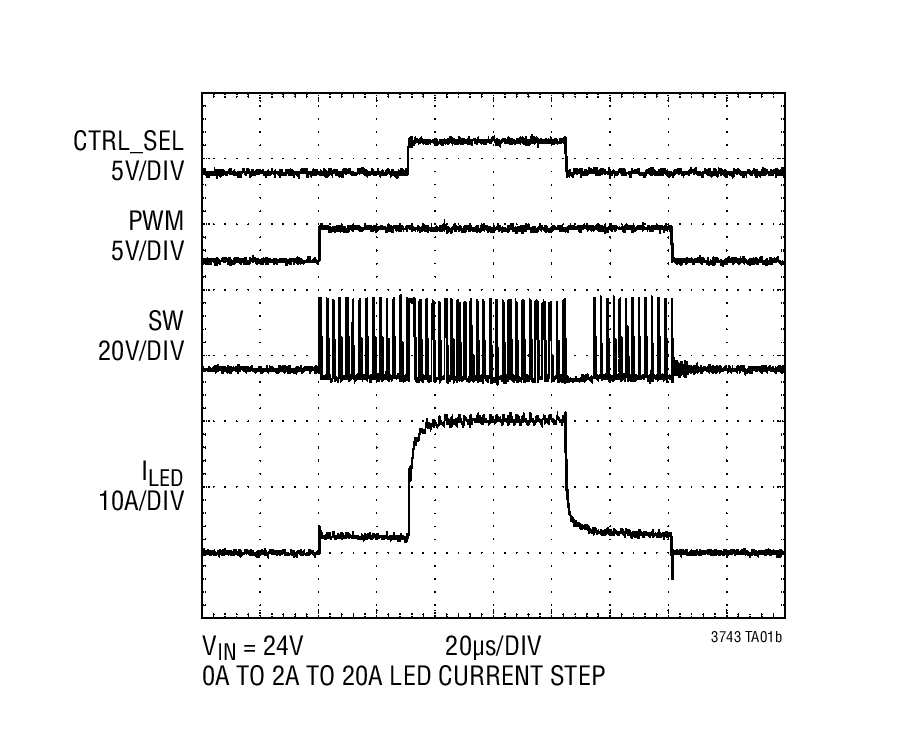

LT3743 - 典型应用图例：

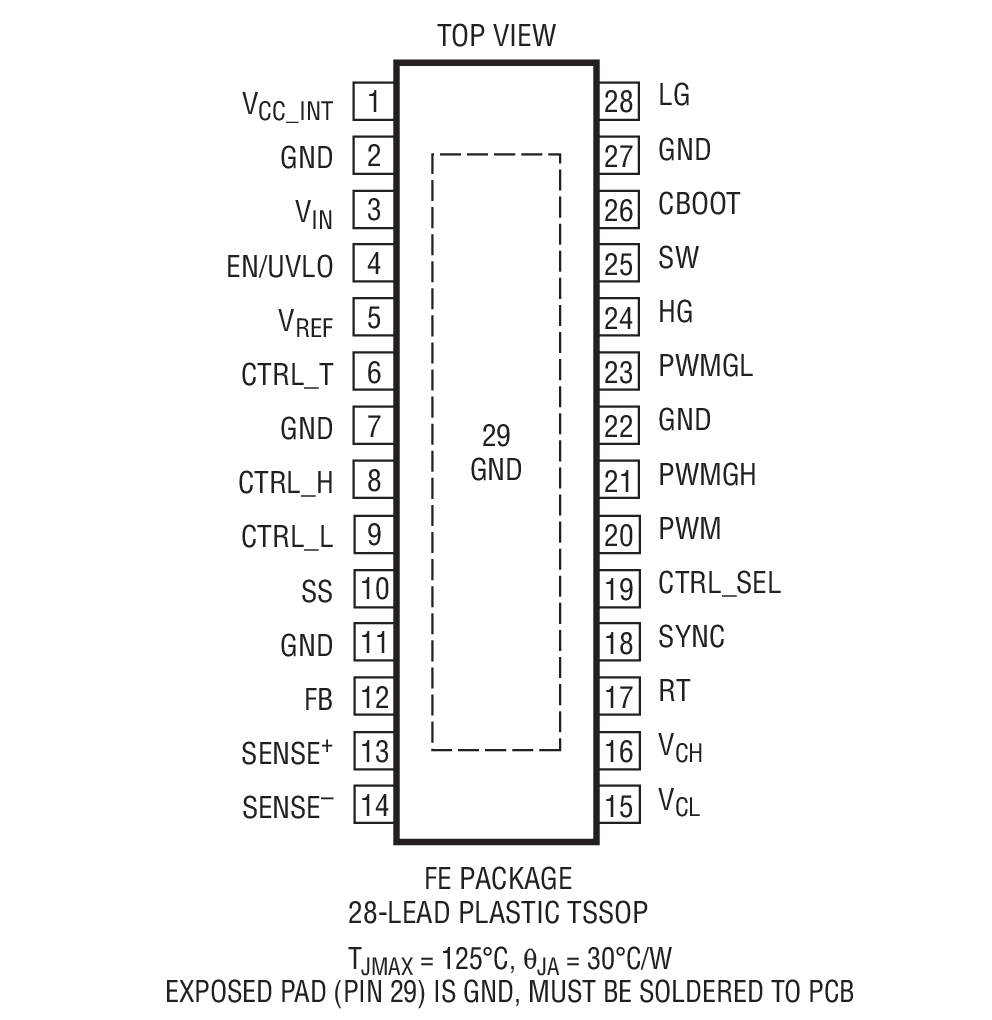

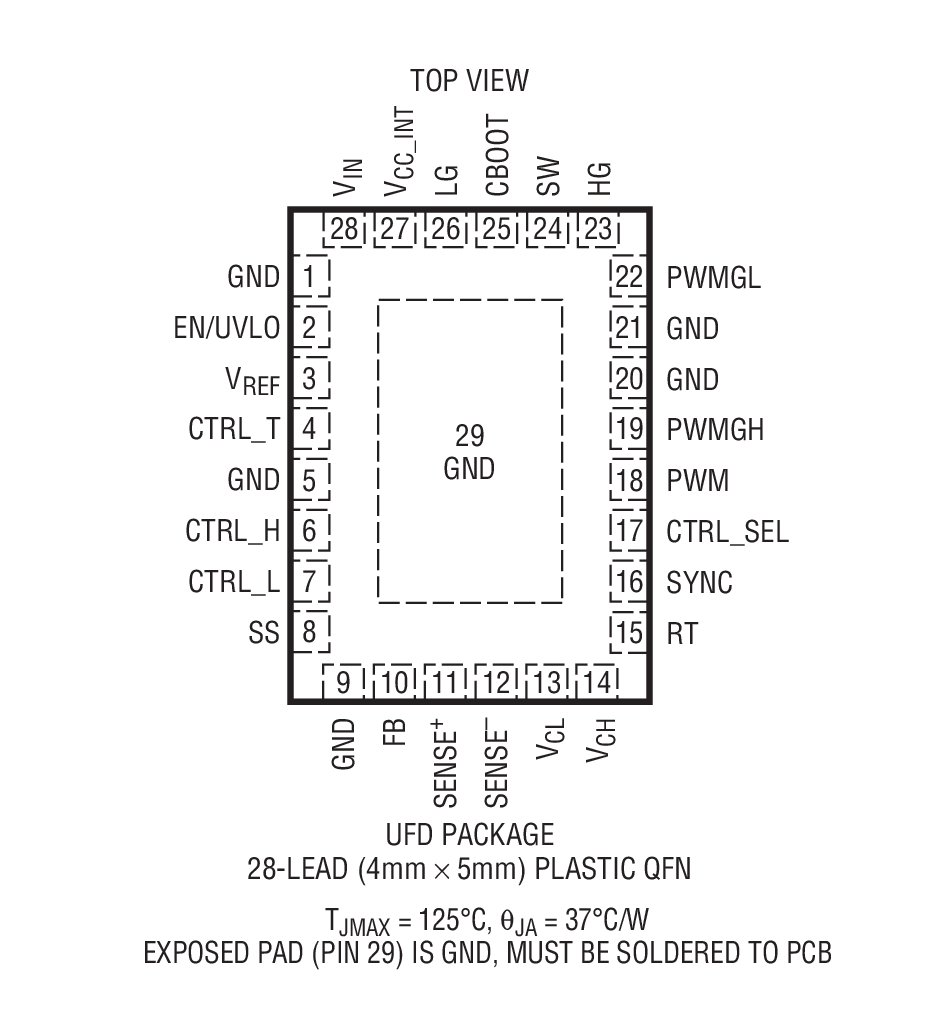

LT3743 - 封装图解：
LT3743 - LT3743 是具三态控制功能的高电流、同步降压型 LED 驱动器
LT3743是Linear公司的一款降压型 LED 驱动器产品，LT3743 是具三态控制功能的高电流、同步降压型 LED 驱动器，本站介绍了LT3743的封装应用图解、特点和优点、功能等，并给出了与LT3743相关的凌力尔特元器件型号供参考。
LT3743 - 具三态控制功能的高电流、同步降压型 LED 驱动器
LT3743 - 具三态控制功能的高电流、同步降压型 LED 驱动器 - Linear Technology（凌力尔特）
功能描述
LT3743 是一款固定频率、同步降压型 DC/DC 控制器，专为驱动高电流 LED 而设计。平均电流模式控制器将在一个 0V 至 (VIN – 2V) 的宽输出电压范围内保持电感器电流调节作用。LED 调光利用 CTRL_L、CTRL_H 和 CTRL_T 引脚上的模拟调光以及 PWM 和 CTRL_SEL 引脚上的 PWM 调光来实现。通过采用在外部进行开关操作的负载电容器，LT3743 能够在几 μs 的时间内改变已调 LED 电流水平，从而在两个电流水平之间提供准确和高速的 PWM 调光。开关频率可通过 RT 引脚上的一个外部电阻器在 200kHz 至 1MHz 范围内进行设置。
该器件的其他特点包括电压调节和过压保护功能 (利用一个连接在输出端和 FB 引脚之间的分压器来设定)。过流保护功能则由 CTRL_H 引脚来提供和设定。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LT3743EFE#PBF | TSSOP-28 | E | $7.07 | $4.95 |
| LT3743EFE#TRPBF | TSSOP-28 | E | $5.01 | |
| LT3743EUFD#PBF | 4x5 QFN-28 | E | $6.86 | $4.80 |
| LT3743EUFD#TRPBF | 4x5 QFN-28 | E | $4.86 | |
| LT3743IFE#PBF | TSSOP-28 | I | $8.31 | $5.82 |
| LT3743IFE#TRPBF | TSSOP-28 | I | $5.88 | |
| LT3743IUFD#PBF | 4x5 QFN-28 | I | $8.07 | $5.65 |
| LT3743IUFD#TRPBF | 4x5 QFN-28 | I | $5.71 |
