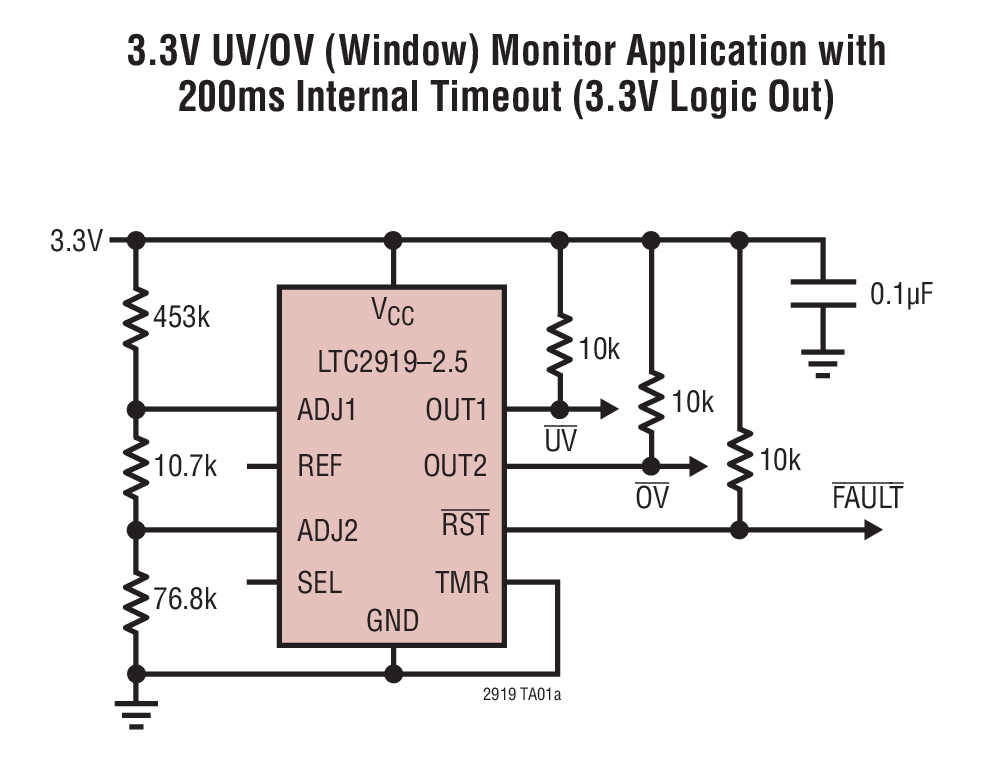

LTC2919 - 典型应用图例：

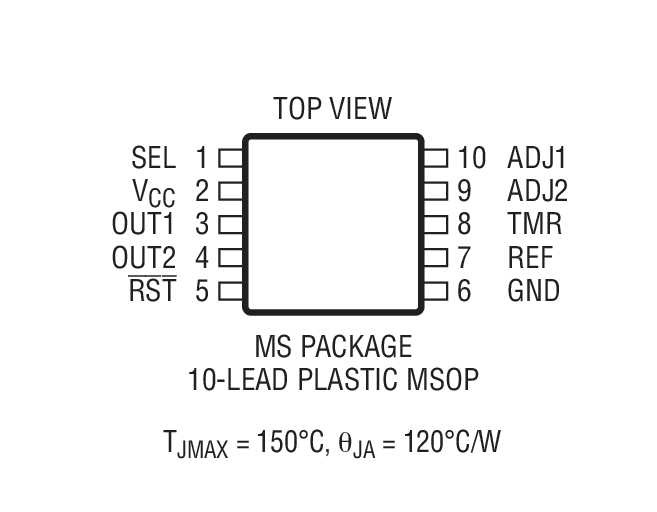

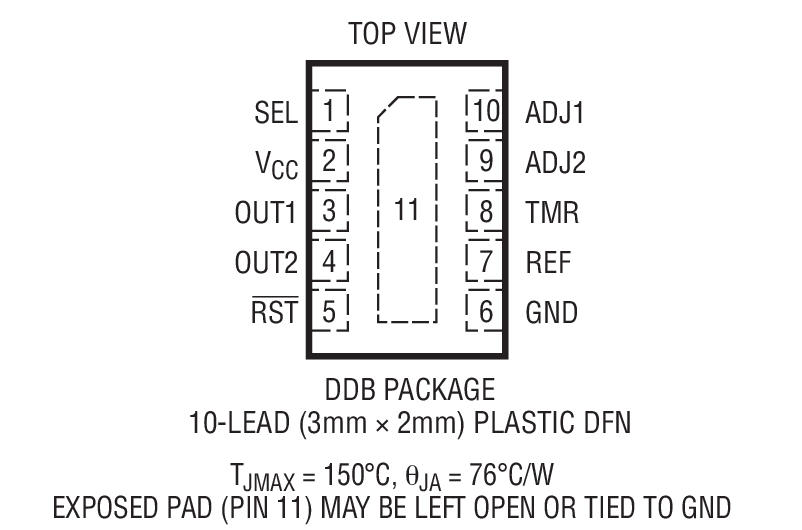

LTC2919 - 封装图解：

LTC2919 - LTC2919是精准三路/双路输入 UV、OV 和负电压监视器

LTC2919是Linear公司的一款三电源监视器产品，LTC2919是精准三路/双路输入 UV、OV 和负电压监视器，本站介绍了LTC2919的封装应用图解、特点和优点、功能等，并给出了与LTC2919相关的凌力尔特元器件型号供参考。

LTC2919 - 精准三路/双路输入 UV、OV 和负电压监视器

LTC2919 - 精准三路/双路输入 UV、OV 和负电压监视器 - Linear Technology（凌力尔特）

功能描述

LTC2919 是一款面向众多系统监视应用的三路/双路输入监视器。极性选择和一个缓冲基准输出使得 LTC2919 能够对正电源和负电源进行欠压 (UV) 和过压 (OV) 条件的监视。

两个可调输入具有一个 0.5V 的标称门限，并在整个工作温度范围内拥有 1.5% 的严格门限准确度。干扰滤波处理确保了输出的可靠操作而不会发生误触发现象。VCC 引脚上的一个准确门限提供了用于 2.5V、3.3V 或 5V 电源的第三个输入电源监视器。

两个独立的输出引脚负责指示每个可调输入的状态。第三个公用输出提供了一个可配置复位超时周期 (可以由一个准确的内部 200ms 定时器来设定)，该定时器利用一个外部电容器来设置，也可以停用以实现快速响应。一个三态输入引脚负责设定每个可调输入的输入极性，而无需使用任何外部元件。

LTC2919 提供了一款面向电源监视应用的高度通用、精准且具有节省空间意识的微功率解决方案。

特点

两个低电压可调输入 (0.5V)

准确的 UVLO 提供了第三个监视器输入

漏极开路 RST、OUT1 和 OUT2 输出

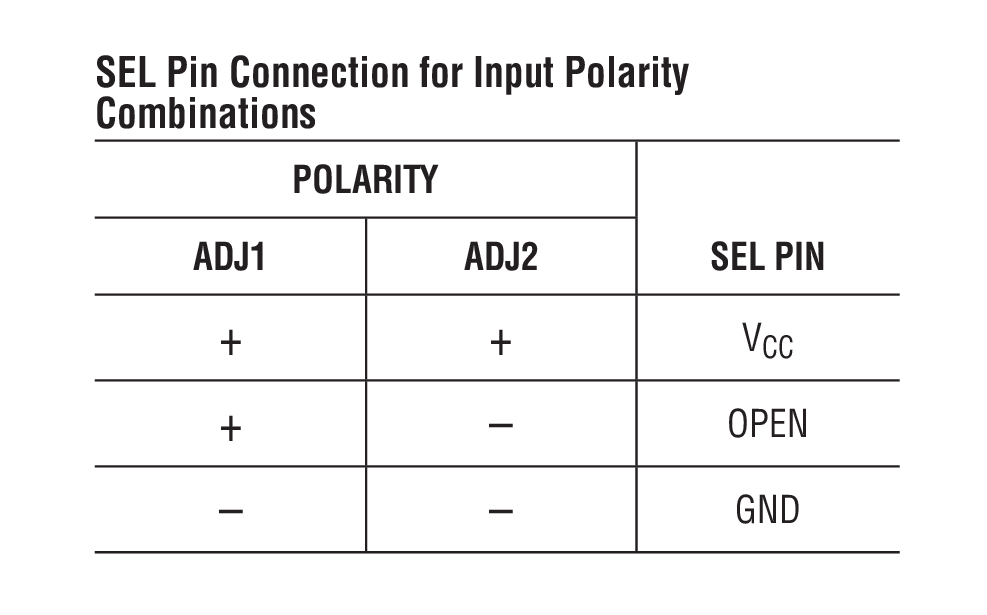

引脚可选的输入极性实现了负电压、UV 和 OV 监视

保证门限准确度：±1.5%

用于高电压操作的 6.5V 并联稳压器

低静态电流：50μA

用于负电源失调的缓冲 1V 基准

输入干扰抑制

可调复位超时周期

可选的内部超时节省了元件

输出保证为低电平 (VCC = 0.5V)

节省空间的 10 引脚 3mm x 2mm DFN 和 MSOP 封装

应用

台式电脑和笔记本电脑

网络服务器

内核、I/O 监视器

汽车

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC2919CDDB-2.5#PBF	3x2 DFN-10	C	$3.18
LTC2919CDDB-2.5#TRMPBF	3x2 DFN-10	C	$3.18	$1.80
LTC2919CDDB-2.5#TRPBF	3x2 DFN-10	C	$3.18	$1.75
LTC2919CDDB-3.3#PBF	3x2 DFN-10	C	$3.18
LTC2919CDDB-3.3#TRMPBF	3x2 DFN-10	C	$3.18	$1.80
LTC2919CDDB-3.3#TRPBF	3x2 DFN-10	C	$3.18	$1.75
LTC2919CDDB-5#PBF	3x2 DFN-10	C	$3.18
LTC2919CDDB-5#TRMPBF	3x2 DFN-10	C	$3.18	$1.80
LTC2919CDDB-5#TRPBF	3x2 DFN-10	C	$3.18	$1.75
LTC2919CMS-2.5#PBF	MS-10	C	$3.13	$1.75
LTC2919CMS-2.5#TRPBF	MS-10	C	$3.13	$1.80
LTC2919CMS-3.3#PBF	MS-10	C	$3.13	$1.75
LTC2919CMS-3.3#TRPBF	MS-10	C	$3.13	$1.80
LTC2919CMS-5#PBF	MS-10	C	$3.13	$1.75
LTC2919CMS-5#TRPBF	MS-10	C	$3.13	$1.80
LTC2919HDDB-2.5#PBF	3x2 DFN-10	H	$4.00
LTC2919HDDB-2.5#TRMPBF	3x2 DFN-10	H	$4.00	$2.26
LTC2919HDDB-2.5#TRPBF	3x2 DFN-10	H	$4.00	$2.21
LTC2919HDDB-3.3#PBF	3x2 DFN-10	H	$4.00
LTC2919HDDB-3.3#TRMPBF	3x2 DFN-10	H	$4.00	$2.26
LTC2919HDDB-3.3#TRPBF	3x2 DFN-10	H	$4.00	$2.21
LTC2919HDDB-5#PBF	3x2 DFN-10	H	$4.00
LTC2919HDDB-5#TRMPBF	3x2 DFN-10	H	$4.00	$2.26
LTC2919HDDB-5#TRPBF	3x2 DFN-10	H	$4.00	$2.21
LTC2919HMS-2.5#PBF	MS-10	H	$3.95	$2.21
LTC2919HMS-2.5#TRPBF	MS-10	H	$3.95	$2.26
LTC2919HMS-3.3#PBF	MS-10	H	$3.95	$2.21
LTC2919HMS-3.3#TRPBF	MS-10	H	$3.95	$2.26
LTC2919HMS-5#PBF	MS-10	H	$3.95	$2.21
LTC2919HMS-5#TRPBF	MS-10	H	$3.95	$2.26
LTC2919IDDB-2.5#PBF	3x2 DFN-10	I	$3.64
LTC2919IDDB-2.5#TRMPBF	3x2 DFN-10	I	$3.64	$2.06
LTC2919IDDB-2.5#TRPBF	3x2 DFN-10	I	$3.64	$2.01
LTC2919IDDB-3.3#PBF	3x2 DFN-10	I	$3.64
LTC2919IDDB-3.3#TRMPBF	3x2 DFN-10	I	$3.64	$2.06
LTC2919IDDB-3.3#TRPBF	3x2 DFN-10	I	$3.64	$2.01
LTC2919IDDB-5#PBF	3x2 DFN-10	I	$3.64
LTC2919IDDB-5#TRMPBF	3x2 DFN-10	I	$3.64	$2.06
LTC2919IDDB-5#TRPBF	3x2 DFN-10	I	$3.64	$2.01
LTC2919IMS-2.5#PBF	MS-10	I	$3.59	$2.01
LTC2919IMS-2.5#TRPBF	MS-10	I	$3.59	$2.06
LTC2919IMS-3.3#PBF	MS-10	I	$3.59	$2.01
LTC2919IMS-3.3#TRPBF	MS-10	I	$3.59	$2.06
LTC2919IMS-5#PBF	MS-10	I	$3.59	$2.01
LTC2919IMS-5#TRPBF	MS-10	I	$3.59	$2.06
