LTC2909是精准三路/双路输入 UV、OV 和负电压监视器

Linear（凌力尔特）| Linear产品型号搜索

当前位置：Linear公司 > > 凌力尔特芯片 >> LTC2909

LTC2909技术文档下载：

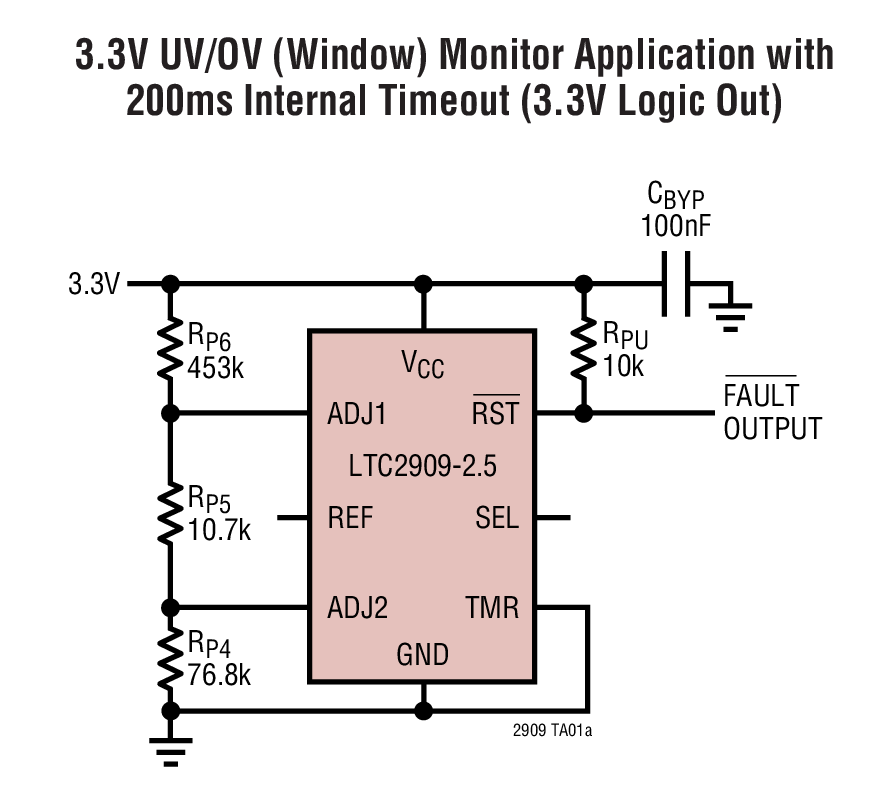

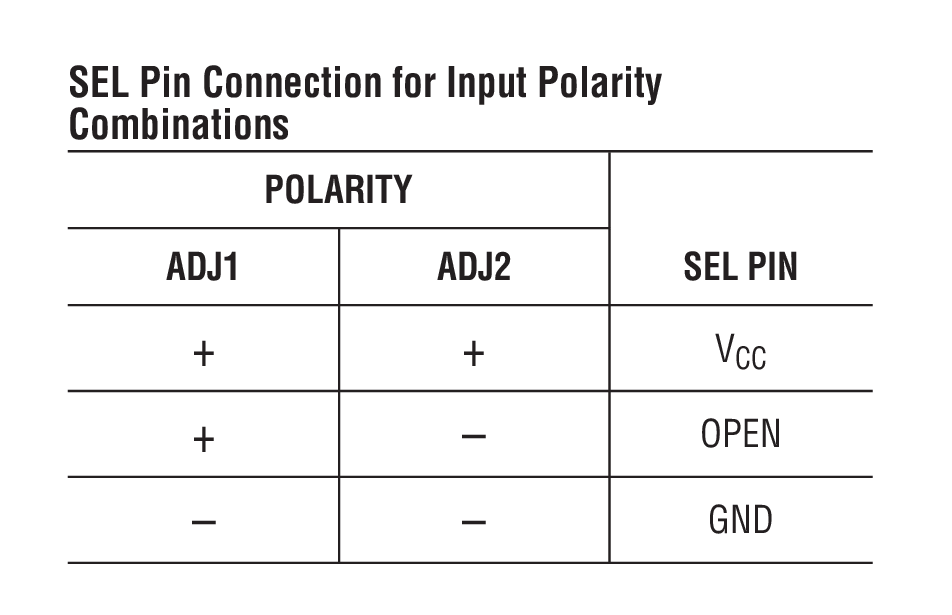

LTC2909 - 典型应用图例：

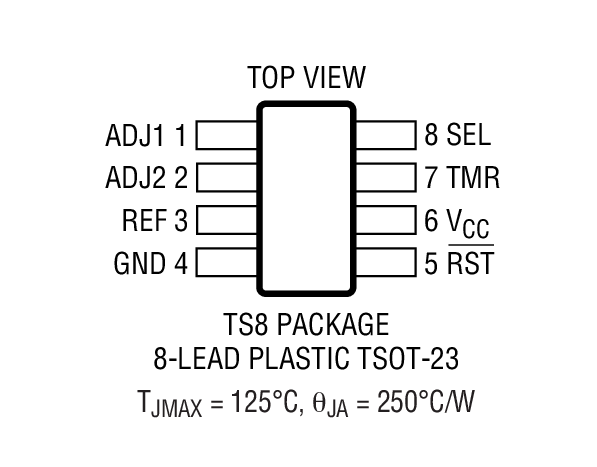

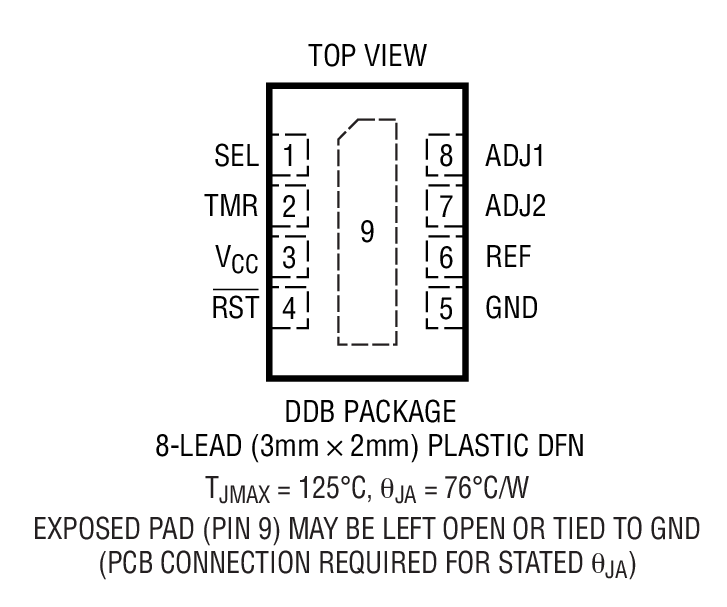

LTC2909 - 封装图解：

LTC2909 - LTC2909是精准三路/双路输入 UV、OV 和负电压监视器

LTC2909是Linear公司的一款三电源监视器产品，LTC2909是精准三路/双路输入 UV、OV 和负电压监视器，本站介绍了LTC2909的封装应用图解、特点和优点、功能等，并给出了与LTC2909相关的凌力尔特元器件型号供参考。

LTC2909 - 精准三路/双路输入 UV、OV 和负电压监视器

LTC2909 - 精准三路/双路输入 UV、OV 和负电压监视器 - Linear Technology（凌力尔特）

功能描述

LTC2909 是一款面向众多系统监视应用的双路输入监视器。极性选择和一个缓冲基准输出使得 LTC2909 能够对正电源和负电源进行欠压 (UV) 和过压 (OV) 条件的监视。

两个输入具有 0.5V 的标称门限，并在整个工作温度范围内拥有 1.5% 的严格门限准确度。干扰滤波处理确保了可靠的复位操作 (不会发生误触发现象)。在该器件的 VCC 上布设了第三个固定门限 UVLO 监视器（准确度亦为 1.5%），可用于标准逻辑电源。

公用复位输出具有一个超时周期 (可以采用预设的 200ms)，由一个外部电容器来设定，也可以停用。一个三态输入引脚负责设定每个可调输入的输入极性，而无需使用任何外部元件。

LTC2909 提供了一款面向电源监视应用的高度通用、精准且具有节省空间意识的微功耗型解决方案。

特点

两个低电压可调输入 (0.5V)

引脚可选的输入极性实现了负电压和 OV 监视

保证门限准确度：±1.5%

用于高电压操作的 6.5V 并联稳压器

50μA 的低静态电流

用于负电源失调的缓冲 1V 基准

输入干扰抑制

可调复位超时周期

可选的内部超时节省了元件

漏极开路 RST 输出

用于 2.5V、3.3V、5V 系统的准确 UVLO (欠压闭锁)

超低电压复位：VCC = 0.5V 得到保证

节省空间的 8 引脚 TSOT-23 和 3mm x 2mm DFN 封装

应用

台式电脑和笔记本电脑

手持式设备

网络服务器

内核、I/O 监视器

汽车
