LTC3676 - 面向应用处理器的电源管理解决方案

LTC3676 / LTC3676-1 - 面向应用处理器的电源管理解决方案 - Linear Technology（凌力尔特）

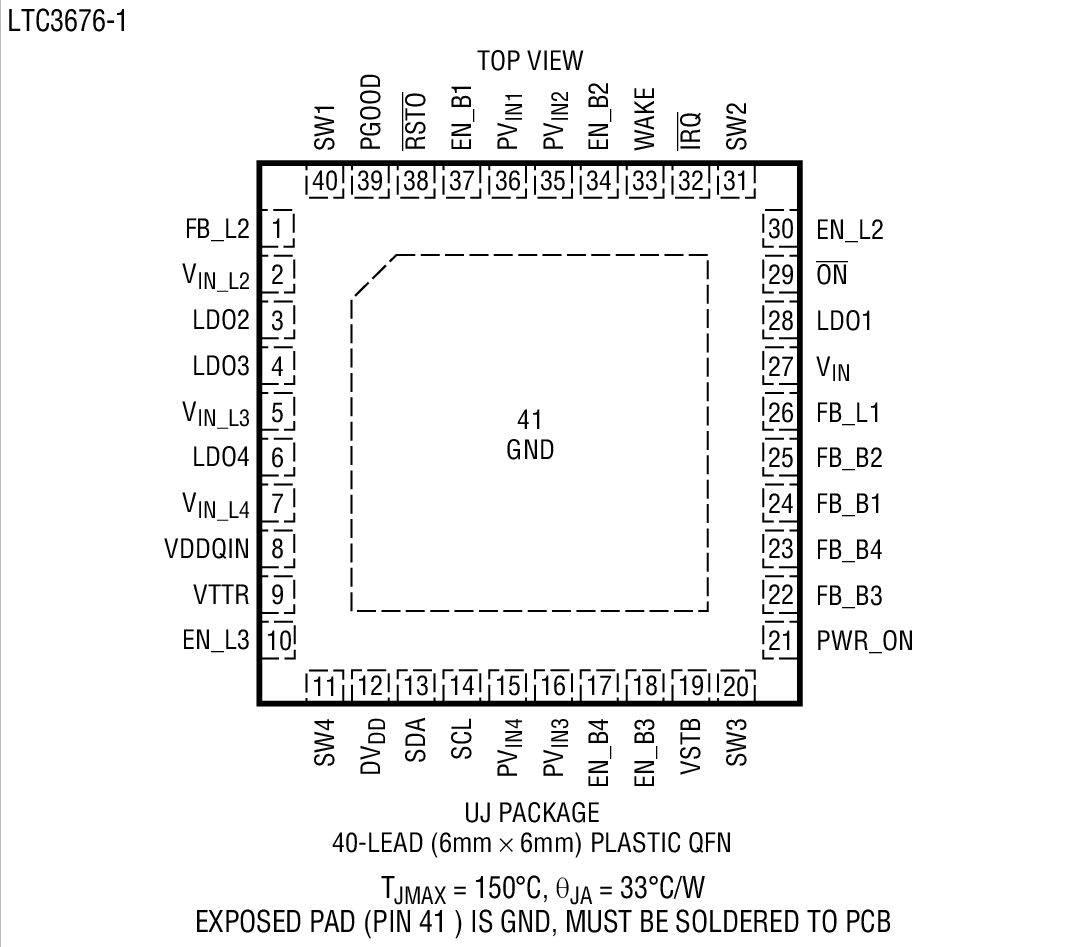

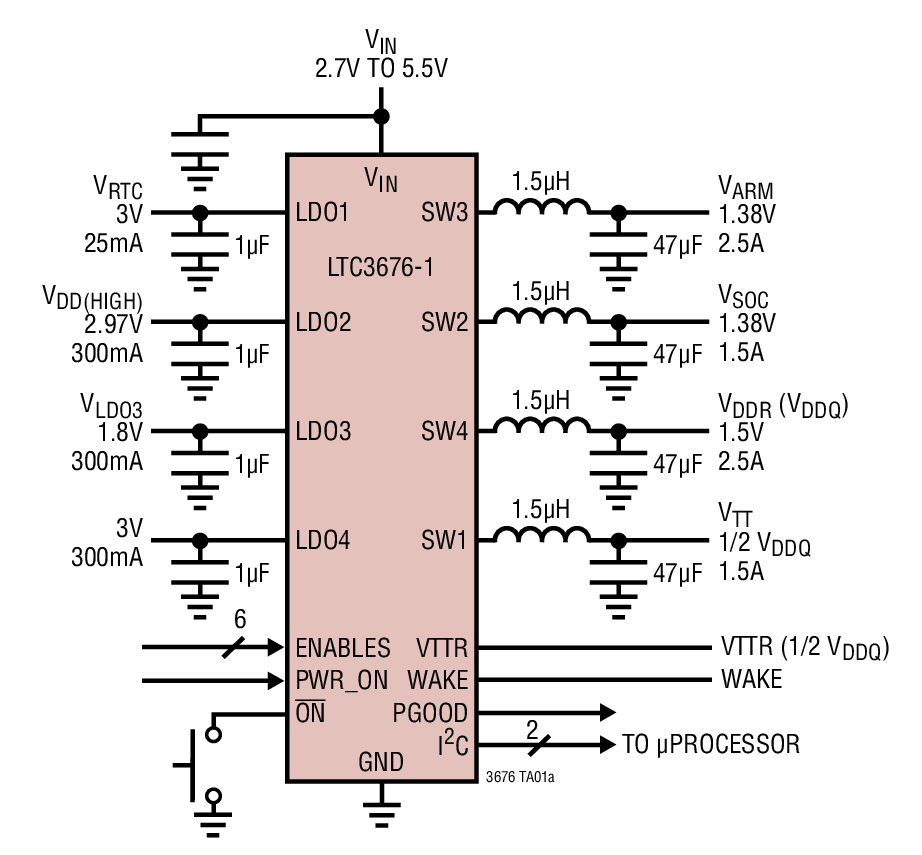

LTC3676 是一款完整的电源管理解决方案，适合基于高级便携式应用处理器的系统。该器件包含 4 个用于内核、存储器、I/O 和片上系统 (SoC) 电源轨的同步降压型 DC/DC 转换器，以及 3 个用于低噪声模拟电源的 300mA LDO 稳压器。LTC3676-1 具有一个专为支持 DDR 终端和一个 VTTR 基准输出而配置的 ±1.5A 降压型稳压器。一个 I2C 串行端口用于控制稳压器使能、断电排序、输出电压电平、动态电压调节、操作模式和状态报告。

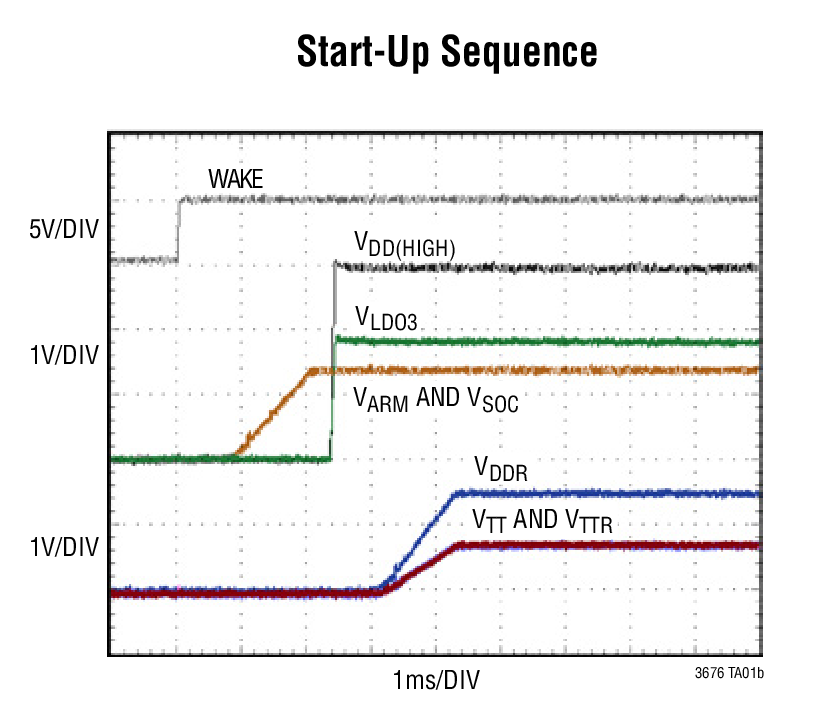

稳压器启动的排序操作通过按期望的次序将其输出连接至使能引脚或通过 I2C 端口来完成。系统上电、断电和复位功能受控于按钮接口、引脚输入或 I2C。

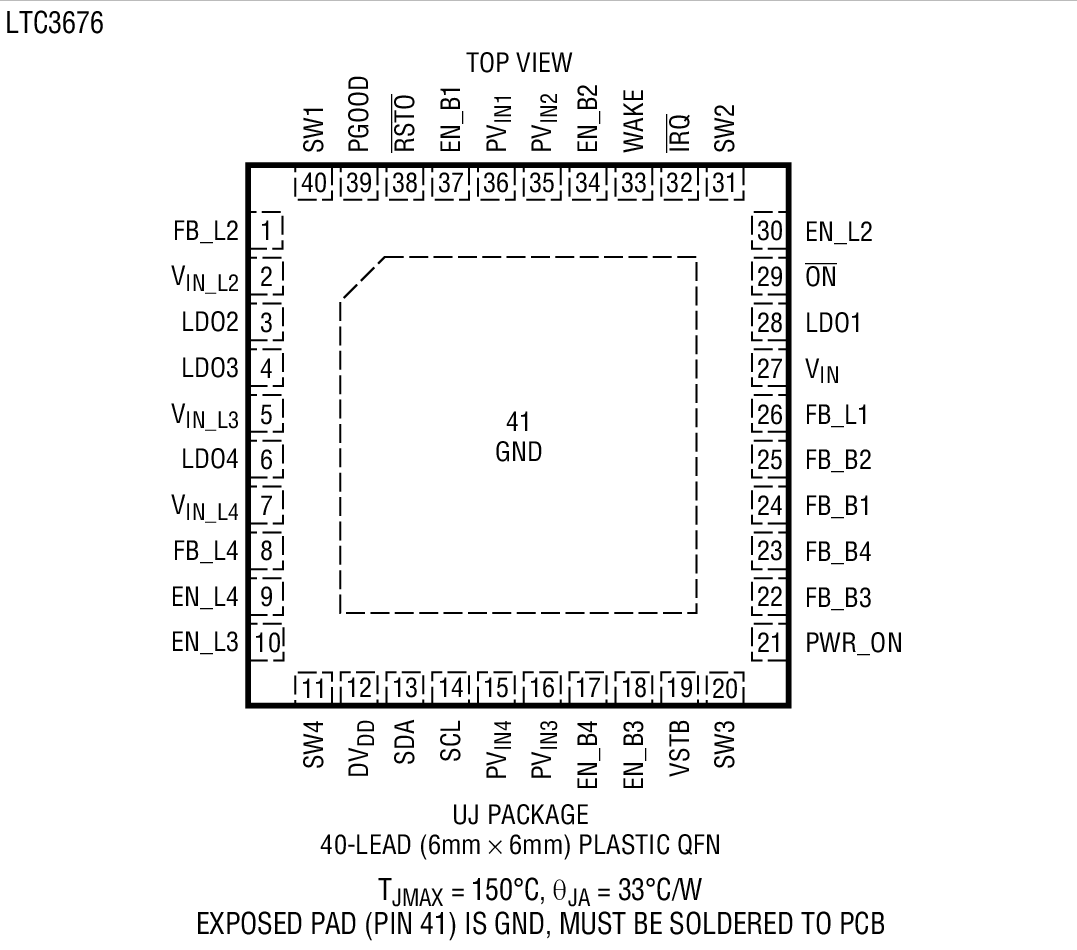

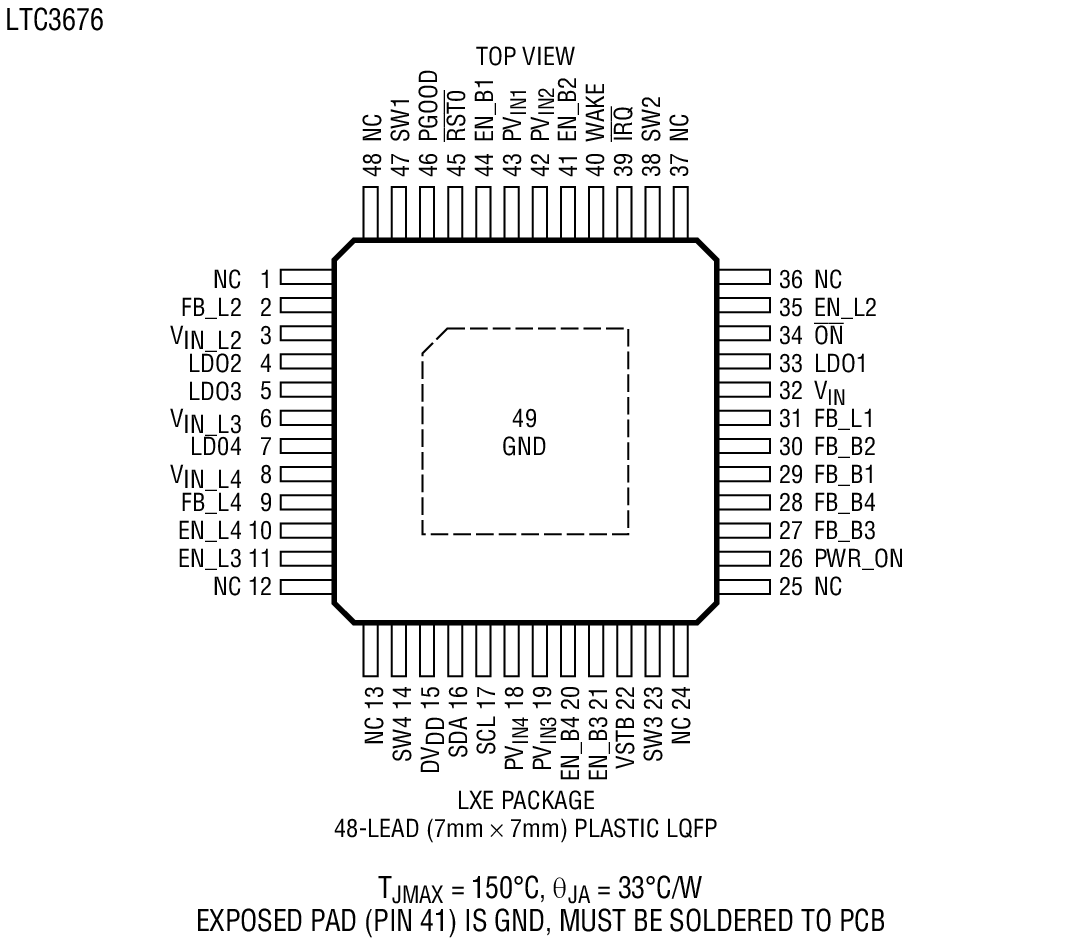

LTC3676 支持 i.MX、PXA 和 OMAP 处理器，具有 8 个处于合适功率级的独立电源轨。其他特点包括接口信号，例如：其电平同时在多达 4 个电源轨上的编程运行与待机输出电压之间变换的 VSTB 引脚。该器件采用 40 引线 6mm x 6mm QFN 和 48 引线裸露焊盘 LQFP 封装。
