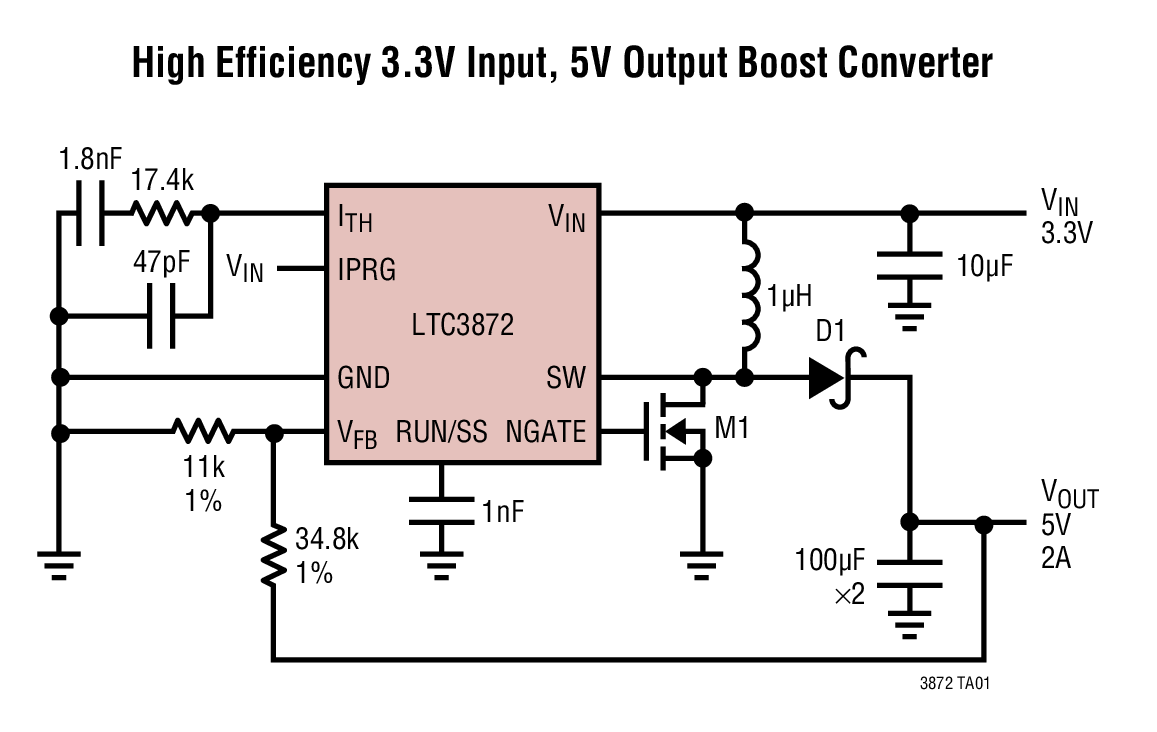

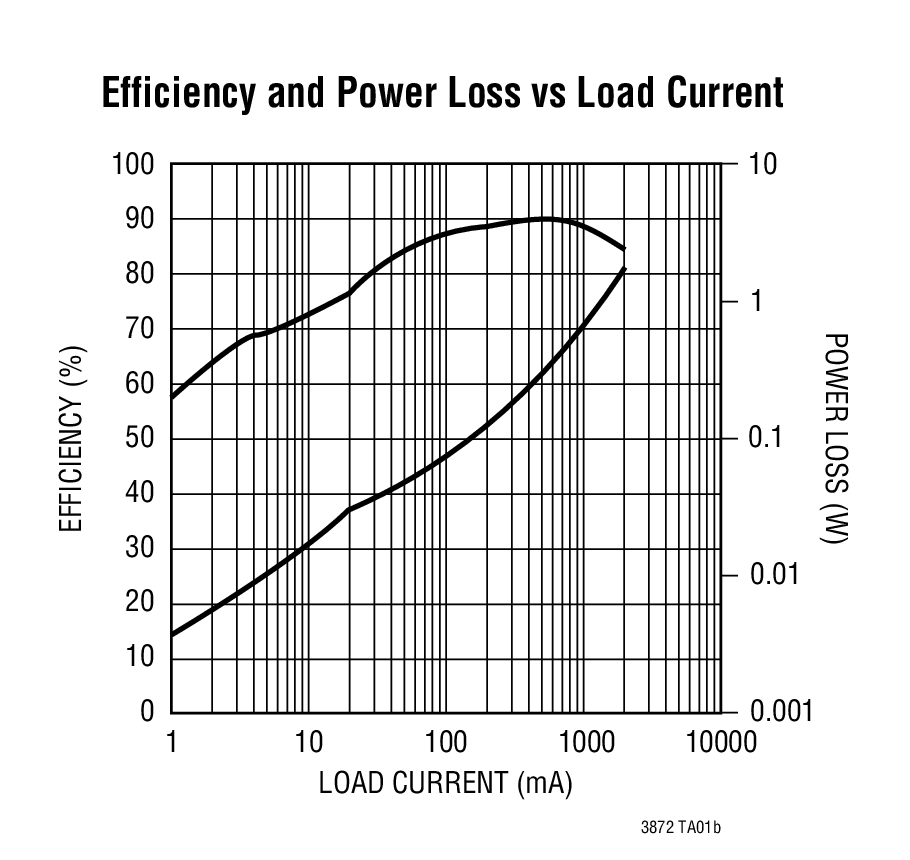

LTC3872 - 典型应用图例：

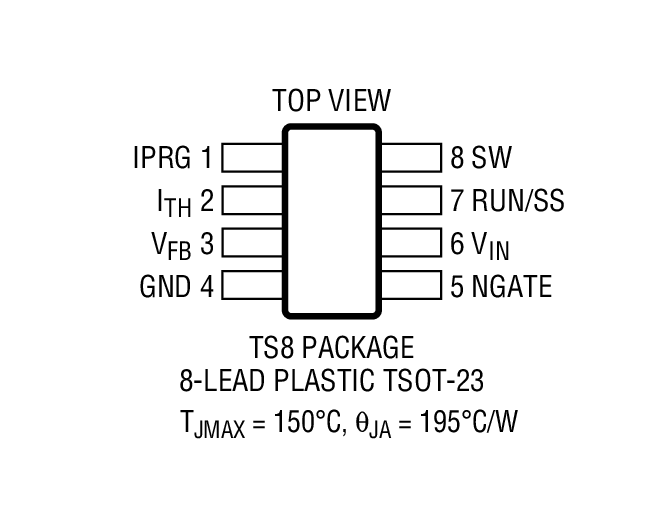

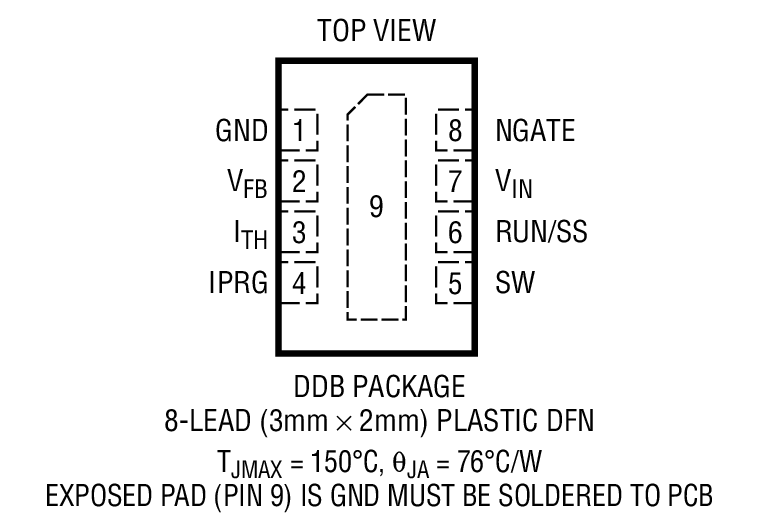

LTC3872 - 封装图解：

LTC3872 - LTC3872是No R_SENSE 电流模式升压型 DC/DC 控制器

LTC3872是Linear公司的一款SEPIC 稳压器产品，LTC3872是No R_SENSE 电流模式升压型 DC/DC 控制器，本站介绍了LTC3872的封装应用图解、特点和优点、功能等，并给出了与LTC3872相关的凌力尔特元器件型号供参考。

LTC3872 - No R_SENSE 电流模式升压型 DC/DC 控制器

LTC3872 - No R_SENSE 电流模式升压型 DC/DC 控制器 - Linear Technology（凌力尔特）

功能描述

LTC3872 是一款恒定频率、电流模式、升压型 DC/DC 控制器，用于驱动一个 N 沟道功率 MOSFET，而且所需的外部组件非常之少。No RSENSETM 架构免除了增设一个检测电阻器的需要，并改善了效率、节省了板级空间。

LTC3872 提供了超卓的 AC 和 DC 负载调节和电压调节性能以及 ±1.5% 的输出电压准确度。该器件具有一种欠压闭锁功能，可在输入电压降至 2.3V 以下时关断器件。

550kHz 的高开关频率允许使用一个小的电感器。LTC3872 采用 8 引脚扁平 (高度仅 1mm) ThinSOTTM 封装和 8 引脚 2mm x 3mm DFN 封装。

特点

无需电流检测电阻器

VOUT 高达 60V

550kHz 恒定频率运作

内部软起动和任选的外部软起动

可调电流限值

在轻负载时执行脉冲跳跃操作

VIN 范围：2.75V 至 9.8V

±1.5% 电压基准准确度

旨在实现卓越的电压和负载瞬态响应的电流模式操作

扁平 (高度仅 1mm) SOT-23 封装和 2mm x 3mm DFN 封装

应用

电信电源

42V 汽车系统

24V 工业控制

IP 电话电源

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC3872EDDB	3x2 DFN-8	E	$2.57
LTC3872EDDB#PBF	3x2 DFN-8	E	$2.57
LTC3872EDDB#TRMPBF	3x2 DFN-8	E	$2.57	$1.85
LTC3872EDDB#TRPBF	3x2 DFN-8	E	$2.57	$1.80
LTC3872ETS8	SOT-23	E	$2.57
LTC3872ETS8#PBF	SOT-23	E	$2.57
LTC3872ETS8#TR	SOT-23	E	$2.57	$1.80
LTC3872ETS8#TRM	SOT-23	E	$2.57	$1.85
LTC3872ETS8#TRMPBF	SOT-23	E	$2.57	$1.85
LTC3872ETS8#TRPBF	SOT-23	E	$2.57	$1.80
LTC3872HDDB	3x2 DFN-8	H	$3.36
LTC3872HDDB#PBF	3x2 DFN-8	H	$3.36
LTC3872HDDB#TRMPBF	3x2 DFN-8	H	$3.36	$2.40
LTC3872HDDB#TRPBF	3x2 DFN-8	H	$3.36	$2.35
LTC3872HTS8	SOT-23	H	$3.36
LTC3872HTS8#PBF	SOT-23	H	$3.36
LTC3872HTS8#TRMPBF	SOT-23	H	$3.36	$2.40
LTC3872HTS8#TRPBF	SOT-23	H	$3.36	$2.35
LTC3872IDDB	3x2 DFN-8	I	$2.96
LTC3872IDDB#PBF	3x2 DFN-8	I	$2.96
LTC3872IDDB#TRMPBF	3x2 DFN-8	I	$2.96	$2.12
LTC3872IDDB#TRPBF	3x2 DFN-8	I	$2.96	$2.07
LTC3872ITS8	SOT-23	I	$2.96
LTC3872ITS8#PBF	SOT-23	I	$2.96
LTC3872ITS8#TRMPBF	SOT-23	I	$2.96	$2.12
LTC3872ITS8#TRPBF	SOT-23	I	$2.96	$2.07
