LTC4216是超低电压热插拔控制器

Linear（凌力尔特）| Linear产品型号搜索

LTC4216技术文档下载：

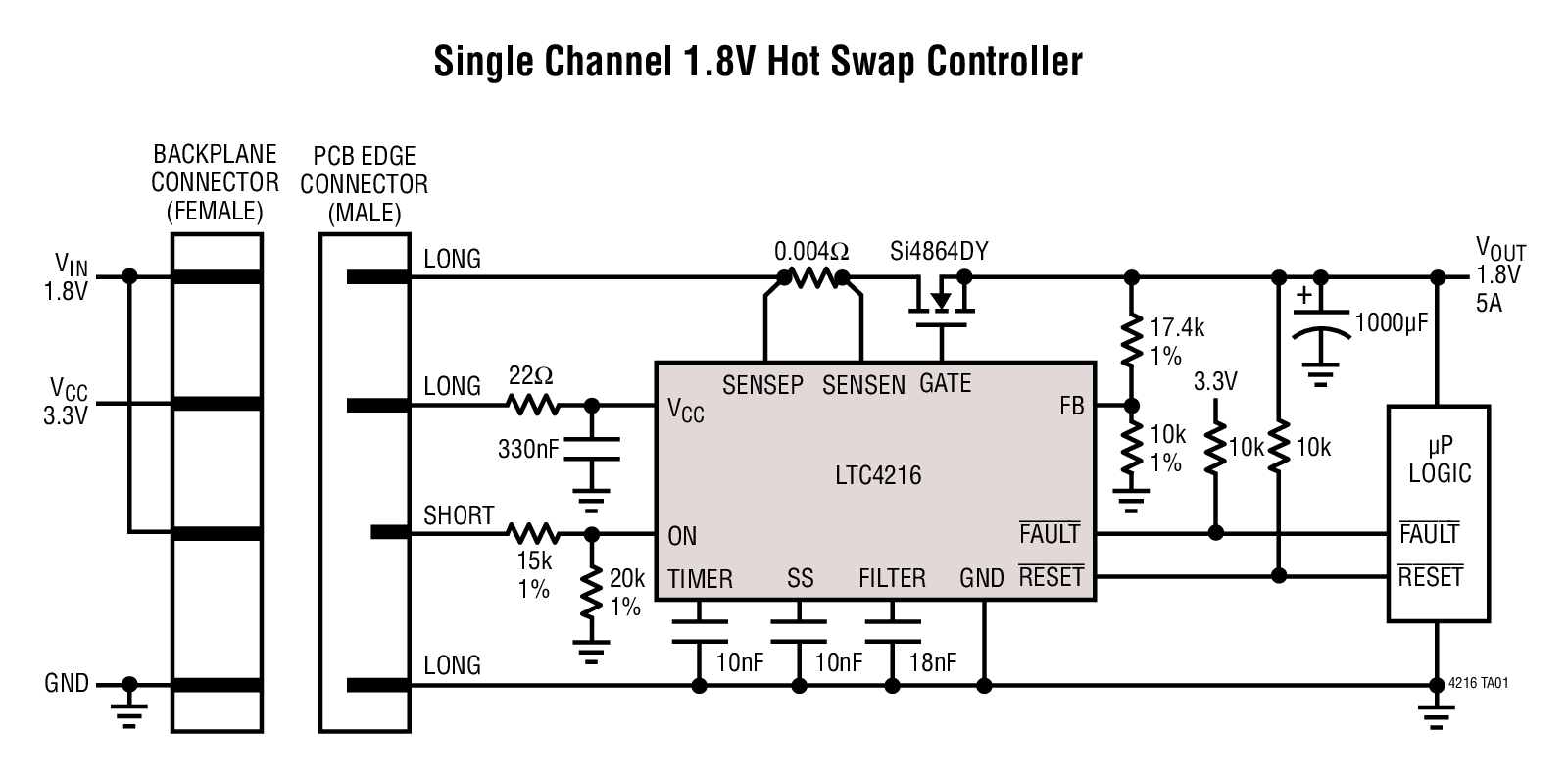

LTC4216 - 典型应用图例：

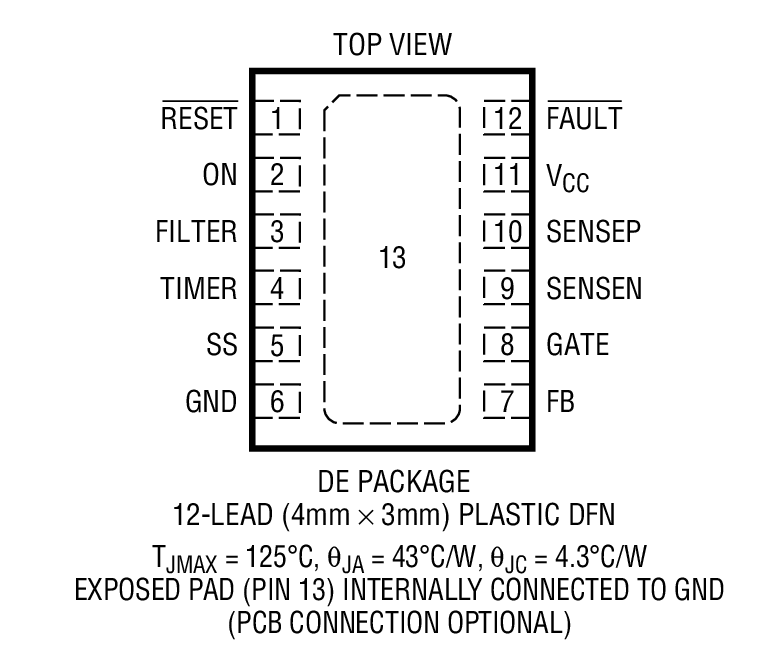

LTC4216 - 封装图解：

LTC4216 - LTC4216是超低电压热插拔控制器

LTC4216是Linear公司的一款低电压热插拔控制器产品，LTC4216是超低电压热插拔控制器，本站介绍了LTC4216的封装应用图解、特点和优点、功能等，并给出了与LTC4216相关的凌力尔特元器件型号供参考。

LTC4216 - 超低电压热插拔控制器

LTC4216 - 超低电压热插拔控制器 - Linear Technology（凌力尔特）

功能描述

LTC4216 是一款低电压正电源热插拔 (Hot SwapTM) 控制器，允许在带电背板上安全地进行电路板的插拔操作。该器件可控制 0V 至 6V 的负载电压，并利用瞬时模拟电流限制来隔离严重的故障。

一个内部高端开关驱动器负责控制一个外部 N 沟道 MOSFET。可调软起动功能用于限制启动期间针对大负载电容器的浪涌电流变化速率。通过与一个模拟限流放大器配合使用，具可调响应时间的电子电路断路器可提供双电平过流保护。模拟电流限制环路补偿不需要外部栅极电容器。

FB 引脚负责监视输出电源电压并向 RESET 输出引脚发出指示信号。一个 ON 引脚用于提供接通 / 关断控制，而一个 FAULT 引脚则用于指示故障状态。LTC4216 采用 10 引脚 MSOP 封装和 12 引脚 (4mm x 3mm) DFN 封装。

特点

允许在带电背板上安全地进行电路板的插拔操作

可控制 0V 至 6V 的负载电压

快速响应限制了峰值故障电流

可调模拟电流限值

具浪涌电流限制功能的可调软起动

用于过流保护的可调响应时间

低的电路断路器跳变门限：25mV

无需外部栅极电容器

用于 N 沟道 MOSFET 的内部充电泵

可调的输出电源电压上电速率

RESET 和 FAULT 输出

10 引脚 MSOP 和 12 引脚 (4mm x 3mm) DFN 封装

应用

电子电路断路器

电路板带电插拔

工业高端开关 / 电路断路器

光网络

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC4216CDE	4x3 DFN-12	C	$2.77	$1.95
LTC4216CDE#PBF	4x3 DFN-12	C	$2.77	$1.95
LTC4216CDE#TR	4x3 DFN-12	C		$2.05
LTC4216CDE#TRPBF	4x3 DFN-12	C		$2.05
LTC4216CMS	MS-10	C	$2.59	$1.85
LTC4216CMS#PBF	MS-10	C	$2.59	$1.85
LTC4216CMS#TR	MS-10	C		$1.91
LTC4216CMS#TRPBF	MS-10	C		$1.91
LTC4216IDE	4x3 DFN-12	I	$3.21	$2.25
LTC4216IDE#PBF	4x3 DFN-12	I	$3.21	$2.25
LTC4216IDE#TR	4x3 DFN-12	I		$2.35
LTC4216IDE#TRPBF	4x3 DFN-12	I		$2.35
LTC4216IMS	MS-10	I	$2.95	$2.10
LTC4216IMS#PBF	MS-10	I	$2.95	$2.10
LTC4216IMS#TR	MS-10	I		$2.16
LTC4216IMS#TRPBF	MS-10	I		$2.16
