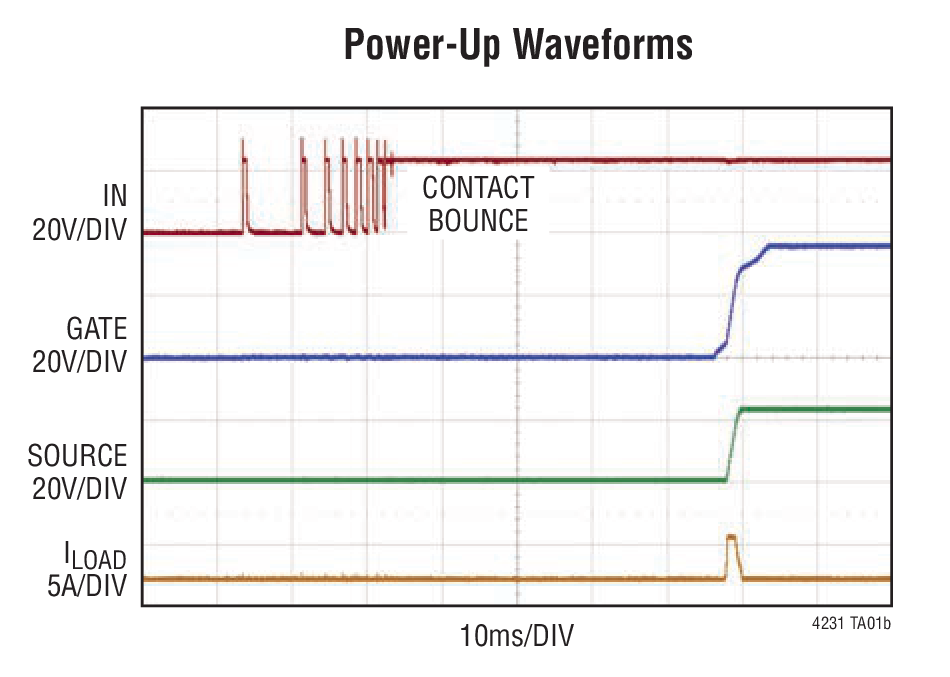

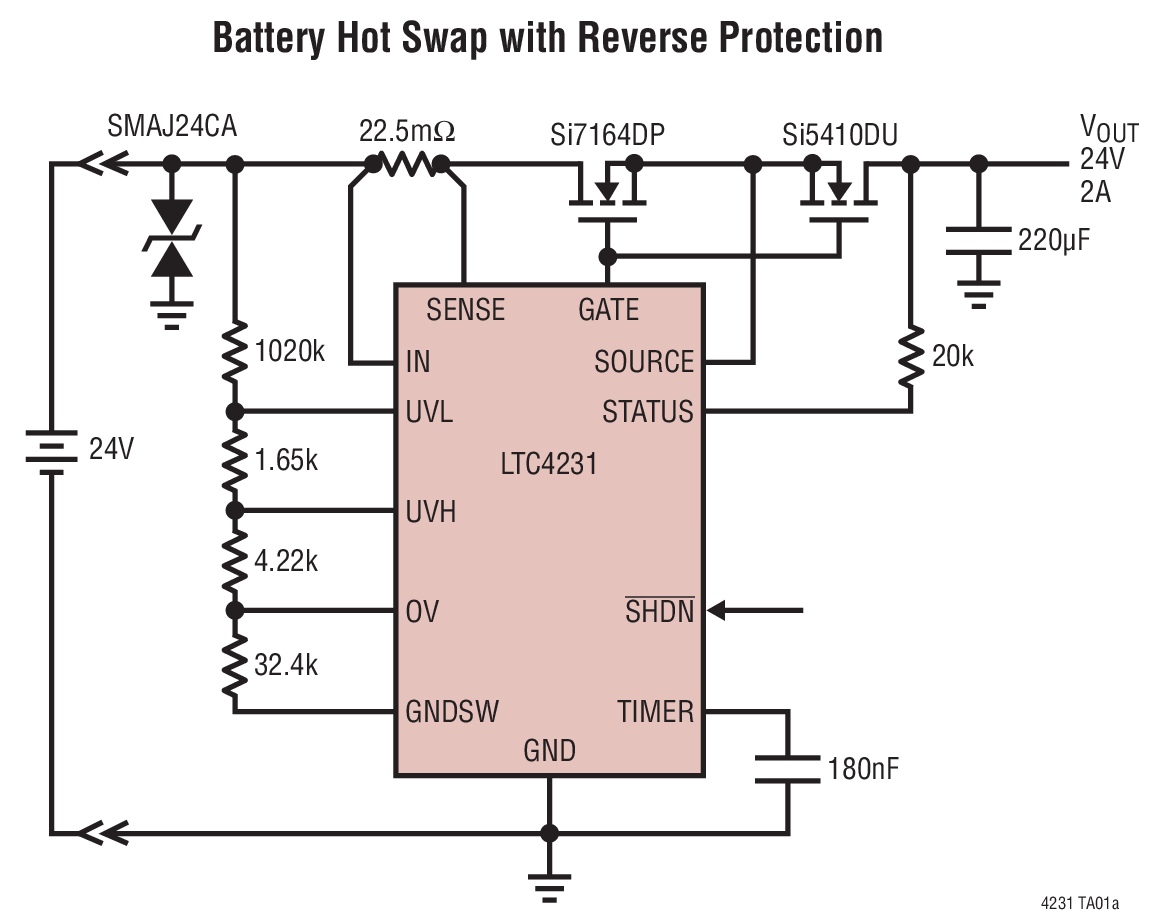

LTC4231 - 典型应用图例：

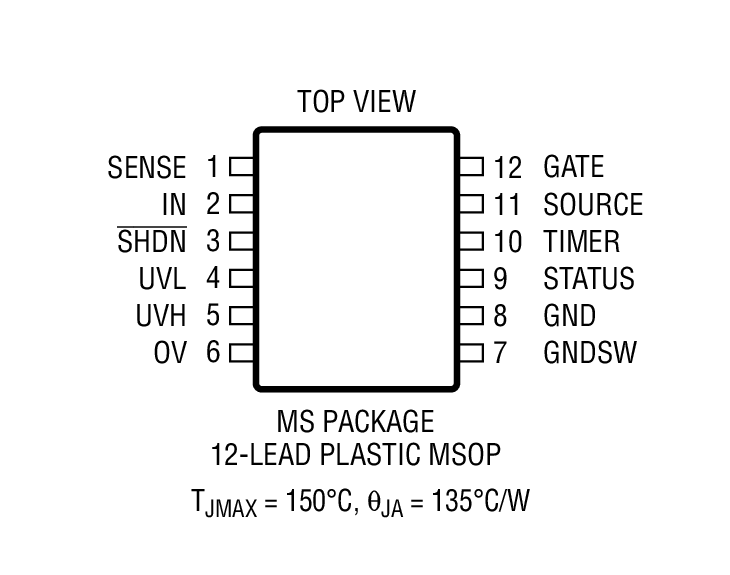

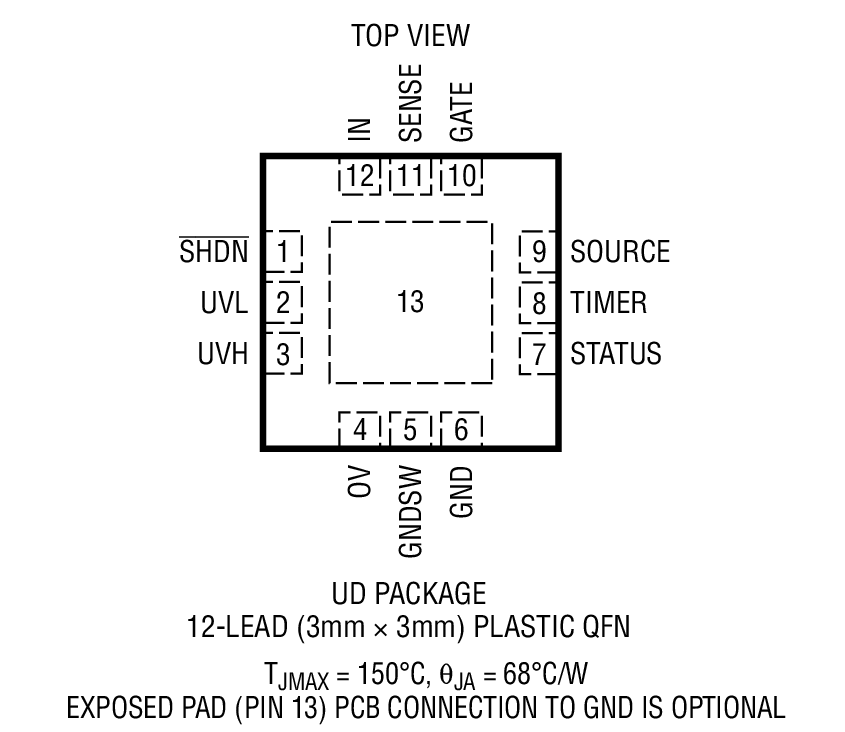

LTC4231 - 封装图解：

LTC4231 - LTC4231是微功率热插拔控制器

LTC4231是Linear公司的一款高电压热插拔控制器产品，LTC4231是微功率热插拔控制器，本站介绍了LTC4231的封装应用图解、特点和优点、功能等，并给出了与LTC4231相关的凌力尔特元器件型号供参考。

LTC4231 - 微功率热插拔控制器

LTC4231 - 微功率热插拔控制器 - Linear Technology（凌力尔特）

功能描述

LTC4231 是一款微功率热插拔 (Hot SwapTM) 控制器，其允许在工作中的电源上安全地进行电路板的插拔操作。一个内部高压侧开关驱动器负责控制一个外部 N 沟道 MOSFET。背对背 MOSFET 可用于提供低至 –40V 的反向电源保护。

LTC4231 可提供一个防反跳延迟并允许 GATE 以一种可调速率斜坡上升。在启动之后，LTC4231 的静态电流在正常操作期间 (输出处于运行状态) 下降至 4μA。UVL、UVH、OV 和 GNDSW 周期性地监察过压和欠压情况，并将总静态电流保持在低水平。把 SHDN 拉至低电平可关断 LTC4231，此时静态电流减小至 0.3μA。

在过流故障期间，LTC4231 在运行一个可调定时器的同时主动地限制电流。LTC4231-1 在电流故障之后保持关断状态，而 LTC4231-2 则在一个冷却周期之后自动重新施加电源。

特点

允许在电源上安全地进行电路板的插拔操作

4μA 电源电流

0.3μA 停机电流

宽工作电压范围：2.7V 至 36V

反向电源保护至 –40V

可调模拟电流限值和电路断路器

在发生电流故障时可执行自动重试或闭锁操作

过压和欠压监察

可控制单通道或背对背 N 沟道 MOSFET

12 引脚 MSOP 封装和 3mm x 3mm QFN 封装

应用

电池供电型设备

太阳能供电型系统

便携式仪器

汽车电池保护

能量收集

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC4231CMS-1#PBF	MS-12	C	$3.21	$2.25
LTC4231CMS-1#TRPBF	MS-12	C	$3.27	$2.31
LTC4231CMS-2#PBF	MS-12	C	$3.21	$2.25
LTC4231CMS-2#TRPBF	MS-12	C	$3.27	$2.31
LTC4231CUD-1#PBF	3x3 QFN-12	C	$3.21	$2.25
LTC4231CUD-1#TRPBF	3x3 QFN-12	C	$3.27	$2.31
LTC4231CUD-2#PBF	3x3 QFN-12	C	$3.21	$2.25
LTC4231CUD-2#TRPBF	3x3 QFN-12	C	$3.27	$2.31
LTC4231HMS-1#PBF	MS-12	H	$4.27	$2.99
LTC4231HMS-1#TRPBF	MS-12	H	$4.33	$3.05
LTC4231HMS-2#PBF	MS-12	H	$4.27	$2.99
LTC4231HMS-2#TRPBF	MS-12	H	$4.33	$3.05
LTC4231HUD-1#PBF	3x3 QFN-12	H	$4.27	$2.99
LTC4231HUD-1#TRPBF	3x3 QFN-12	H	$4.33	$3.05
LTC4231HUD-2#PBF	3x3 QFN-12	H	$4.27	$2.99
LTC4231HUD-2#TRPBF	3x3 QFN-12	H	$4.33	$3.05
LTC4231IMS-1#PBF	MS-12	I	$3.71	$2.60
LTC4231IMS-1#TRPBF	MS-12	I	$3.77	$2.66
LTC4231IMS-2#PBF	MS-12	I	$3.71	$2.60
LTC4231IMS-2#TRPBF	MS-12	I	$3.77	$2.66
LTC4231IUD-1#PBF	3x3 QFN-12	I	$3.71	$2.60
LTC4231IUD-1#TRPBF	3x3 QFN-12	I	$3.77	$2.66
LTC4231IUD-2#PBF	3x3 QFN-12	I	$3.71	$2.60
LTC4231IUD-2#TRPBF	3x3 QFN-12	I	$3.77	$2.66
