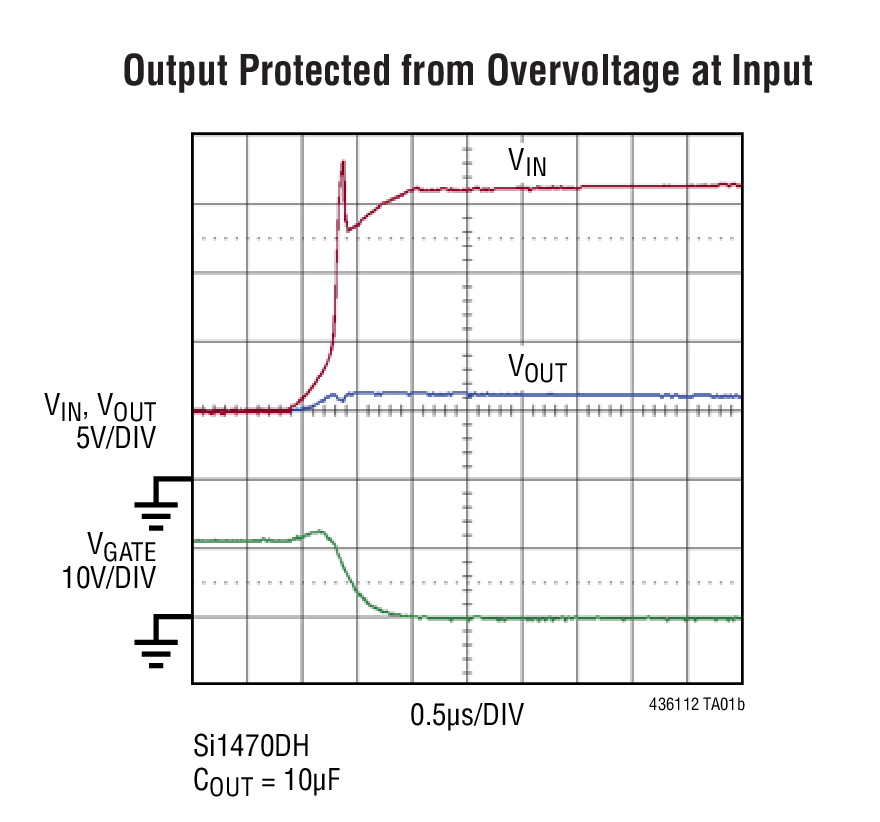

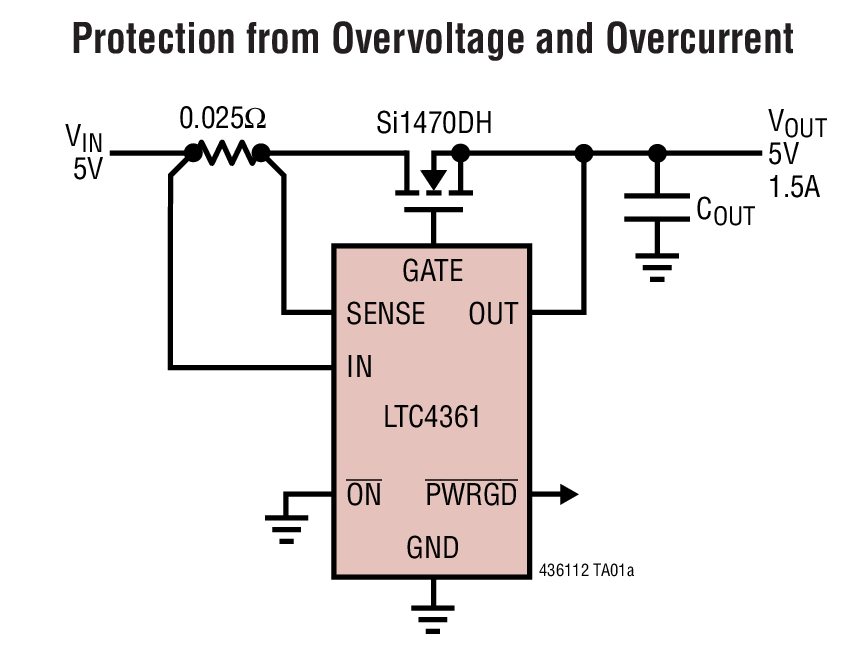

LTC4361-1 - 典型应用图例：

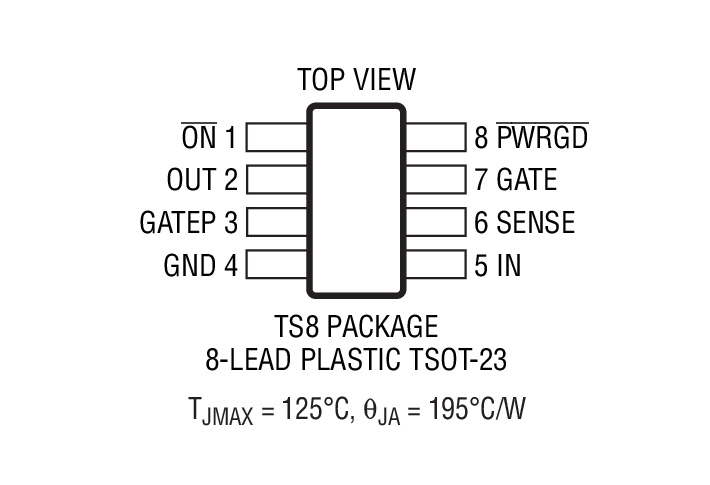

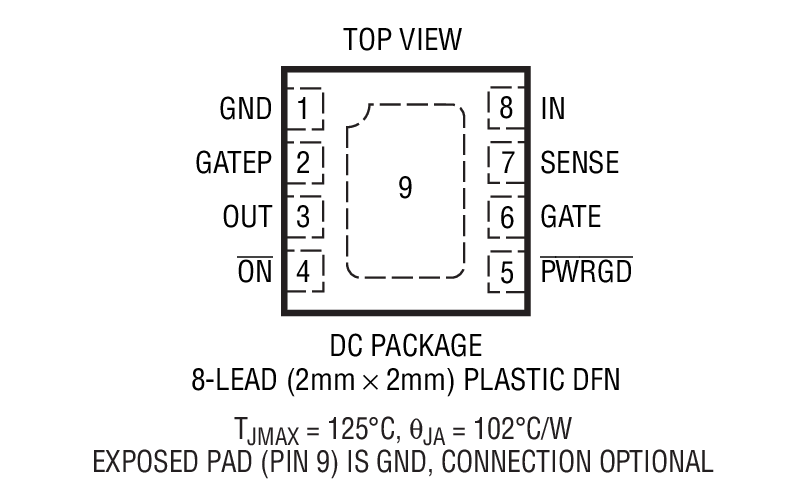

LTC4361-1 - 封装图解：

LTC4361-1 - LTC4361-1是过压 / 过流保护控制器

LTC4361-1是Linear公司的一款浪涌抑制器、过压和过流保护产品，LTC4361-1是过压 / 过流保护控制器，本站介绍了LTC4361-1的封装应用图解、特点和优点、功能等，并给出了与LTC4361-1相关的凌力尔特元器件型号供参考。

LTC4361-1 - 过压 / 过流保护控制器

LTC4361-1 / LTC4361-2 - 过压 / 过流保护控制器 - Linear Technology（凌力尔特）

功能描述

LTC4361 过压 / 过流保护控制器可保护 2.5V 至 5.5V 系统免遭输入电源过压的损坏。它专为具有多种电源选项 (包括墙上适配器、汽车电池适配器和 USB 端口) 的便携式设备而设计。

LTC4361 用于控制一个与输入电源串联的外部 N 沟道 MOSFET。在过压瞬变期间，LTC4361 能在 1μs 的时间之内关断 MOSFET，从而将下游的组件与输入电源隔离开来。电感性电缆瞬变被 MOSFET 和负载电容所消减。在大多数应用中，LTC4361 可提供针对高达 80V 瞬态电压的保护作用，而无需使用瞬态电压抑制器或其他外部组件。

LTC4361 具有一种用于限制浪涌电流的延迟启动和可调 dV/dt 斜坡上升功能。一个 PWRGD 引脚提供了针对 VIN 的电源良好监视功能。LTC4361 具有一种受控于 ON 引脚的软停机功能，并驱动一个任选的外部 P 沟道 MOSFET 以提供负电压保护。在一个过压情况之后，LTC4361 将在一个启动延迟之后自动重新起动。在一个过流情况之后，LTC4361-1 保持关断状态，而 LTC4361-2 将在一个 130ms 的启动延迟之后自动重新起动。

特点

2.5V 至 5.5V 工作电压

过压保护高达 80V

对于大多数应用无需使用输入电容器或 TVS (瞬态电压抑制器)

准确度为 2% 的 5.8V 过压门限

准确度为 10% 的 50mV 过流电路断路器

<1μs 的过压关断时间，逐步式停机

控制 N 沟道 MOSFET

可调的上电 dV/dt 限制浪涌电流

反向电压保护

电源良好输出

低电流停机模式

在过流之后锁断 (LTC4361-1) 或自动重试 (LTC4361-2)

采用 8 引脚 ThinSOTTM 封装和 8 引脚 (2mm x 2mm) DFN 封装

应用

USB 保护

手持式计算机

蜂窝电话 / 智能手机

MP3 / MP4 播放器

数码相机

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC4361CDC-1#PBF	2x2 DFN-8	C	$2.00
LTC4361CDC-1#TRMPBF	2x2 DFN-8	C	$2.00	$1.45
LTC4361CDC-1#TRPBF	2x2 DFN-8	C	$2.00	$1.40
LTC4361CDC-2#PBF	2x2 DFN-8	C	$2.00
LTC4361CDC-2#TRMPBF	2x2 DFN-8	C	$2.00	$1.45
LTC4361CDC-2#TRPBF	2x2 DFN-8	C	$2.00	$1.40
LTC4361CTS8-1#PBF	SOT-23	C	$2.00
LTC4361CTS8-1#TRMPBF	SOT-23	C	$2.00	$1.45
LTC4361CTS8-1#TRPBF	SOT-23	C	$2.00	$1.40
LTC4361CTS8-2#PBF	SOT-23	C	$2.00
LTC4361CTS8-2#TRMPBF	SOT-23	C	$2.00	$1.45
LTC4361CTS8-2#TRPBF	SOT-23	C	$2.00	$1.40
LTC4361HDC-1#PBF	2x2 DFN-8	H	$2.53
LTC4361HDC-1#TRMPBF	2x2 DFN-8	H	$2.53	$1.82
LTC4361HDC-1#TRPBF	2x2 DFN-8	H	$2.53	$1.77
LTC4361HDC-2#PBF	2x2 DFN-8	H	$2.53
LTC4361HDC-2#TRMPBF	2x2 DFN-8	H	$2.53	$1.82
LTC4361HDC-2#TRPBF	2x2 DFN-8	H	$2.53	$1.77
LTC4361HTS8-1#PBF	SOT-23	H	$2.53
LTC4361HTS8-1#TRMPBF	SOT-23	H	$2.53	$1.82
LTC4361HTS8-1#TRPBF	SOT-23	H	$2.53	$1.77
LTC4361HTS8-2#PBF	SOT-23	H	$2.53
LTC4361HTS8-2#TRMPBF	SOT-23	H	$2.53	$1.82
LTC4361HTS8-2#TRPBF	SOT-23	H	$2.53	$1.77
LTC4361IDC-1#PBF	2x2 DFN-8	I	$2.20
LTC4361IDC-1#TRMPBF	2x2 DFN-8	I	$2.20	$1.59
LTC4361IDC-1#TRPBF	2x2 DFN-8	I	$2.20	$1.54
LTC4361IDC-2#PBF	2x2 DFN-8	I	$2.20
LTC4361IDC-2#TRMPBF	2x2 DFN-8	I	$2.20	$1.59
LTC4361IDC-2#TRPBF	2x2 DFN-8	I	$2.20	$1.54
LTC4361ITS8-1#PBF	SOT-23	I	$2.20
LTC4361ITS8-1#TRMPBF	SOT-23	I	$2.20	$1.59
LTC4361ITS8-1#TRPBF	SOT-23	I	$2.20	$1.54
LTC4361ITS8-2#PBF	SOT-23	I	$2.20
LTC4361ITS8-2#TRMPBF	SOT-23	I	$2.20	$1.59
LTC4361ITS8-2#TRPBF	SOT-23	I	$2.20	$1.54
