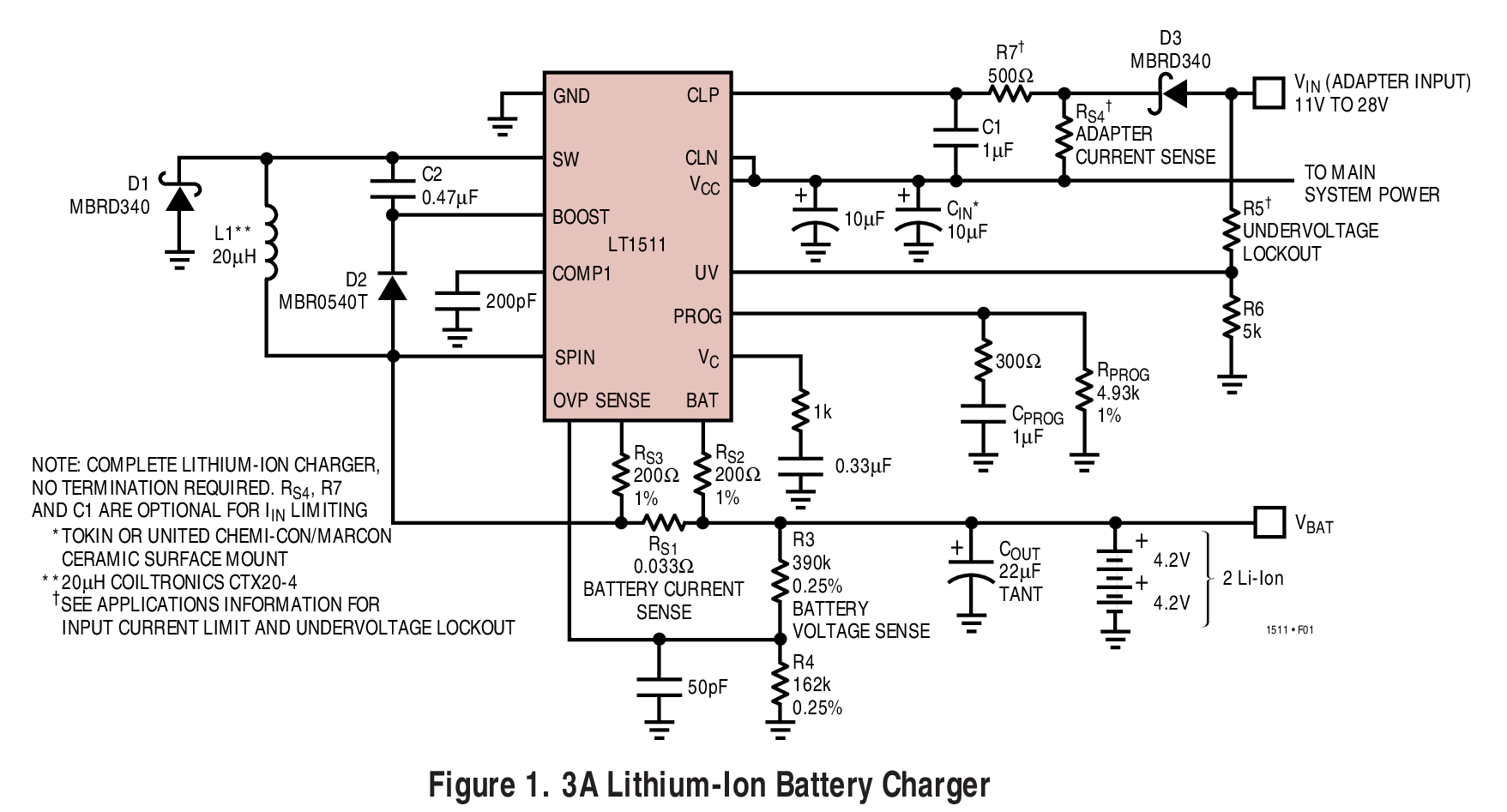

LT1511典型应用图例一
LT1511 - 封装图解：
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT1511介绍

LT1511 - LT1511是具输入电流限制功能的恒定电流 / 恒定电压 3A 电池充电器

LT1511是LINEAR凌力尔特公司的一款开关充电器产品，LT1511是LT1511是具输入电流限制功能的恒定电流 / 恒定电压 3A 电池充电器，本站介绍了LT1511的封装应用图解、特点和优点、功能等，并给出了与LT1511相关的LINEAR元器件型号供参考。

LT1511 - LT1511是具输入电流限制功能的恒定电流 / 恒定电压 3A 电池充电器 - 开关充电器 - 电源管理 - 凌力尔特

LT1511 - 具输入电流限制功能的恒定电流 / 恒定电压 3A 电池充电器

LT1511 - 具输入电流限制功能的恒定电流 / 恒定电压 3A 电池充电器 - Linear Technology（凌力尔特）

功能描述

LT1511 电流模式 PWM 电池充电器是最简单和最高效的解决方案，可对包括锂离子 (Li-Ion)、镍氢 (NiMH) 和镍镉 (NiCd) 等需要恒定电流和 / 或恒定电压充电的新式可再充电电池进行快速充电。内部开关能够提供 3A* DC 电流 (4A 峰值电流)。满充电电流可由电阻器或一个 DAC 来设置 (准确度在 5% 以内)。凭借 0.5% 的基准电压准确度，LT1511 可满足针对锂离子电池的严苛恒定电压充电要求。

该器件提供了第三个控制环路，用以调节从 AC 适配器吸收的电流。这使得设备运作和电池充电能够同时进行，而不会造成适配器过载。可减小充电电流以把适配器电流保持在规定的水平范围之内。

LT1511 能对 1V 至 20V 的电池进行充电。无需实施电流的接地检测，而且电池的负端子可直接连接至地。一个运行频率为 200kHz 的饱和开关可提供高充电效率和小电感器尺寸。在芯片和电池之间不需要布设一个隔离二极管，因为当拔去墙上适配器插头时，芯片将进入睡眠模式且仅吸收 3μA 电流。

特点
  • 能为可再充电的镍镉 (NiCd)、镍氢 (NiMH) 和锂电池充电 ── 充电电流由电阻器或 DAC 来设置
  • 适配器电流环路可在计算机使用期间提供可能的最大充电电流
  • 适合电压模式充电的精准 0.5% 准确度
  • 具 4A 内部开关的高效率电流模式 PWM
  • 5% 的充电电流准确度
  • 可调欠压闭锁
  • 当 AC 适配器被拿掉时将自动停机
  • 低的反向电池漏电流： 3μA
  • 电流检测可在电池的任一端子上进行
  • 充电电流软起动
  • 停机控制
    • 应用
  • 用于可再充电的 NiCd、NiMH、铅酸和锂电池的充电器
  • 具精准电流限值的开关稳压器
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT1511CSW SW-24 C $7.45 $6.50
    LT1511CSW#PBF SW-24 C $7.45 $6.50
    LT1511CSW#TR SW-24 C $6.60
    LT1511CSW#TRPBF SW-24 C $6.60
    LT1511ISW SW-24 I $10.00 $8.00
    LT1511ISW#PBF SW-24 I $10.00 $8.00
    LT1511ISW#TR SW-24 I $8.10
    LT1511ISW#TRPBF SW-24 I $8.10
