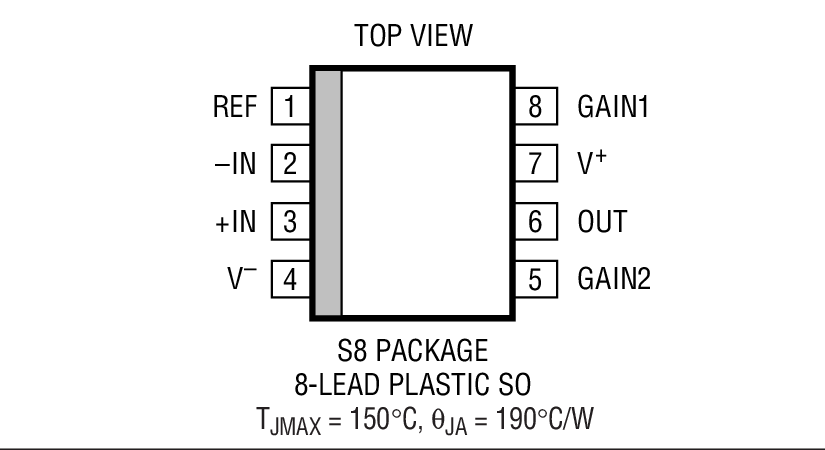

LT1990 - 封装图解：
LT1990封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT1990介绍

LT1990 - LT1990是±250V 输入范围、增益 G=1 或 10 的微功率差分放大器

LT1990是LINEAR凌力尔特公司的一款差动放大器产品，LT1990是LT1990是±250V 输入范围、增益 G=1 或 10 的微功率差分放大器，本站介绍了LT1990的封装应用图解、特点和优点、功能等，并给出了与LT1990相关的LINEAR元器件型号供参考。

LT1990 - LT1990是±250V 输入范围、增益 G=1 或 10 的微功率差分放大器 - 差动放大器 - 航天和严酷环境 - 凌力尔特

LT1990 - ±250V 输入范围、增益 G=1 或 10 的微功率差分放大器

LT1990 - ±250V 输入范围、增益 G=1 或 10 的微功率差分放大器 - Linear Technology（凌力尔特）

功能描述

LT1990 是一款具有非常高共模输入电压范围的微功率精准差分放大器。它具有数值为 1或 10 的引脚可选增益。当采用 ±15V 电源时，LT1990 可在 ±250V 的共模电压范围内工作。对输入提供了故障保护，能够承受高达 ±350V 的共模电压瞬变和高达 ±500V 的差分电压。对于高压侧和低压侧电流或电压监视而言，LT1990 均为理想之选。

当采用单 5V 电源时，LT1990 具有一个 85V的可调输入范围、70dB (最小值) 的 CMRR 且吸收的电源电流小于 120μA。轨至轨输出实现了动态范围的最大化，对于低至 2.7V 的单电源来说，这一点尤其重要。

LT1990 的技术规格是针对单 3V、5V 和 ±15V 电源以及商业和工业温度范围而拟订的。LT1990 采用 8 引脚 SO 封装。

?

特点
  • 引脚可选增益：1 或 10
  • 高共模电压范围：??? 85V 窗口 (VS = 5V、0V)???? ±250V (VS = ±15V)
  • 共模抑制比：70dB (最小值)
  • 输入保护至 ±350V
  • 增益误差：0.28% (最大值)
  • PSRR：82dB (最小值)
  • 高输入阻抗：2MΩ (差分)，500kΩ (共模)
  • 微功率：120μA (最大电源电流)
  • 宽电源范围：2.7V 至 36V
  • -3dB 带宽：100kHz
  • 轨至轨输出
  • 8 引脚 SO 封装
    • 应用
  • 电池单元电压监视
  • 高电压电流检测
  • 噪声环境中的信号采集
  • 输入保护
  • 故障保护前端
  • 电平检测
  • 隔离
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT1990ACS8 SO-8 C $2.35 $1.95
    LT1990ACS8#PBF SO-8 C $2.35 $1.95
    LT1990ACS8#TR SO-8 C $2.01
    LT1990ACS8#TRPBF SO-8 C $2.01
    LT1990AHS8 SO-8 H $2.82 $2.34
    LT1990AHS8#PBF SO-8 H $2.82 $2.34
    LT1990AHS8#TR SO-8 H $2.40
    LT1990AHS8#TRPBF SO-8 H $2.40
    LT1990AIS8 SO-8 I $2.82 $2.34
    LT1990AIS8#PBF SO-8 I $2.82 $2.34
    LT1990AIS8#TR SO-8 I $2.40
    LT1990AIS8#TRPBF SO-8 I $2.40
    LT1990CS8 SO-8 C $1.65 $1.35
    LT1990CS8#PBF SO-8 C $1.65 $1.35
    LT1990CS8#TR SO-8 C $1.41
    LT1990CS8#TRPBF SO-8 C $1.41
    LT1990HS8 SO-8 H $1.95 $1.62
    LT1990HS8#PBF SO-8 H $1.95 $1.62
    LT1990HS8#TR SO-8 H $1.68
    LT1990HS8#TRPBF SO-8 H $1.68
    LT1990IS8 SO-8 I $1.95 $1.62
    LT1990IS8#PBF SO-8 I $1.95 $1.62
    LT1990IS8#TR SO-8 I $1.68
    LT1990IS8#TRPBF SO-8 I $1.68
