当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LT4356-3
LT4356-3技术文档下载：
LT4356-3技术文档产品手册下载
LT4356-3 - 典型应用图例：

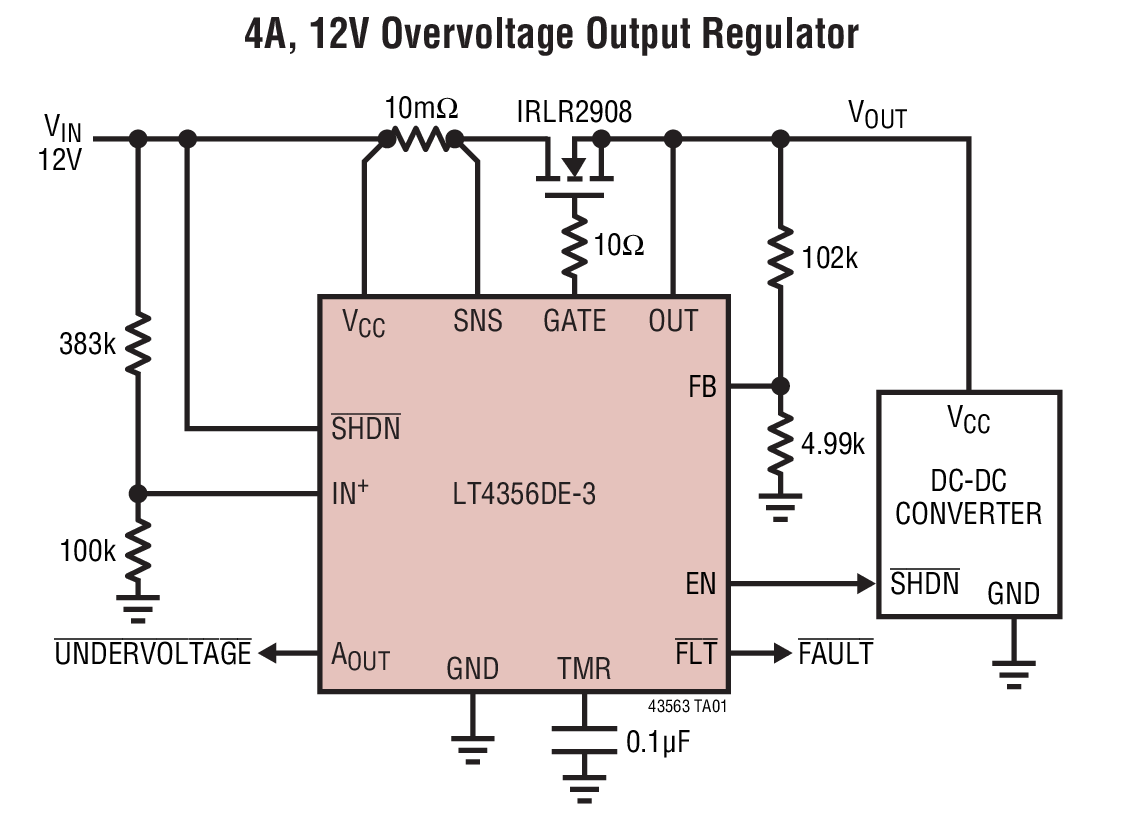

LT4356-3典型应用图例一

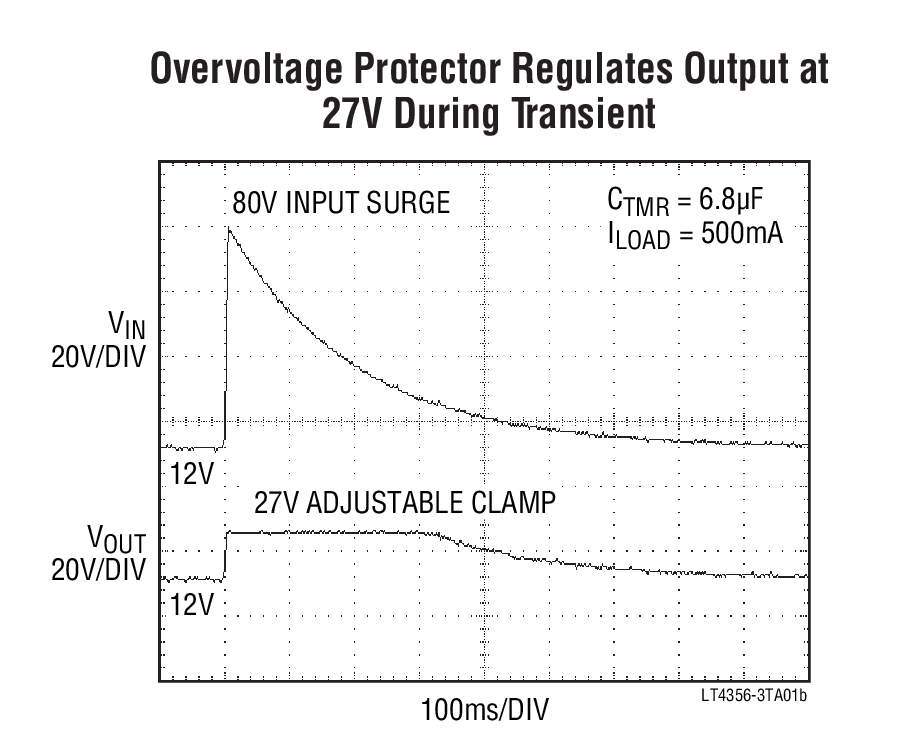

LT4356-3典型应用图例二
LT4356-3 - 封装图解：

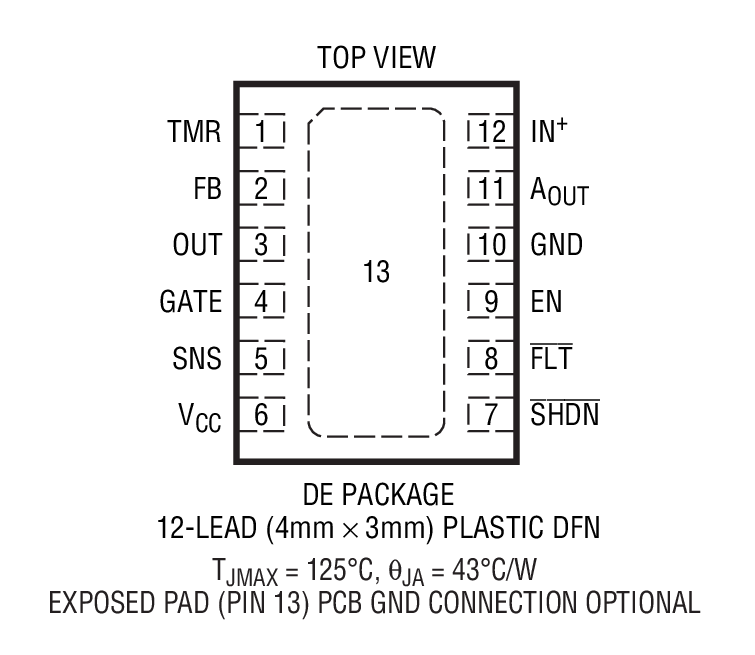

LT4356-3封装图解一
LT4356-3封装图解二
LT4356-3LT4356-3
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT4356-3介绍

LT4356-3 - LT4356-3是具故障锁断功能的浪涌抑制器

LT4356-3是LINEAR凌力尔特公司的一款浪涌抑制器、过压和过流保护产品，LT4356-3是LT4356-3是具故障锁断功能的浪涌抑制器，本站介绍了LT4356-3的封装应用图解、特点和优点、功能等，并给出了与LT4356-3相关的LINEAR元器件型号供参考。

LT4356-3 - LT4356-3是具故障锁断功能的浪涌抑制器 - 浪涌抑制器、过压和过流保护 - 航天和严酷环境 - 凌力尔特

LT4356-3 - 具故障锁断功能的浪涌抑制器

LT4356-3 - 具故障锁断功能的浪涌抑制器 - Linear Technology（凌力尔特）

功能描述

LT4356-3 浪涌抑制器可保护负载免遭高电压瞬变的损坏。它能够通过控制一个外部 N 沟道 MOSFET 的栅极以在过压过程中 (比如：汽车应用中的负载突降情况) 调节输出。输出限制在一个安全的数值上，从而允许负载继续运作。LT4356-3 还负责监视 VCC 和 SNS 引脚之间的电压降，以防止遭受过流故障的影响。一个内部放大器用于把电流检测电压限制为 50mV。不管在哪一种故障情况下，定时器的起动均与 MOSFET 应力成反比。如果定时器操作终止，则 FLT 引脚将被拉至低电平，以发出“即将断电”的警告。如果该条件一直持续，则 MOSFET 关断，直到 SHDN 引脚被短暂地拉至低电平为止。

辅助放大器可以用作一个电压检测比较器或一个线性稳压控制器，以驱动一个外部 PNP 传输晶体管。

可以采用背对背 FET 来代替肖特基二极管以提供反向输入保护功能，从而减少压降和功率损失。SHDN输入关断器件 (包括辅助放大器)，并把静态电流减小至 7μA 以下。

特点
  • 抑制高电压浪涌
  • 可调输出箝位电压
  • 过流保护
  • 宽工作电压范围：4V 至 80V
  • 反向输入保护至 -60V
  • 低停机电流：7μA
  • 可调锁断故障定时器
  • 控制 N 沟道 MOSFET
  • 停机引脚可承受 -60V 至 100V
  • 故障输出指示功能
  • 电平检测比较器或线性稳压控制器的辅助放大器
  • 采用 (4mm x 3mm) 12 引脚 DFN、10 引脚 MSOP 或 16 引脚 SO 封装
    • 应用
  • 汽车 / 航空电子浪涌保护
  • 热插拔/带电插拔
  • 用于电池供电型系统的高端开关
  • 本质安全应用
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT4356CDE-3#PBF 4x3 DFN-12 C $2.83 $1.98
    LT4356CDE-3#TRPBF 4x3 DFN-12 C $2.04
    LT4356CMS-3#PBF MS-10 C $2.83 $1.98
    LT4356CMS-3#TRPBF MS-10 C $2.04
    LT4356CS-3#PBF SO-16 C $2.83 $1.98
    LT4356CS-3#TRPBF SO-16 C $2.04
    LT4356HDE-3 4x3 DFN-12 H $3.70 $2.59
    LT4356HDE-3#PBF 4x3 DFN-12 H $3.70 $2.59
    LT4356HDE-3#TRPBF 4x3 DFN-12 H $2.65
    LT4356HMS-3 MS-10 H $3.70 $2.59
    LT4356HMS-3#PBF MS-10 H $3.70 $2.59
    LT4356HMS-3#TRPBF MS-10 H $2.65
    LT4356HS-3#PBF SO-16 H $3.70 $2.59
    LT4356HS-3#TRPBF SO-16 H $2.65
    LT4356IDE-3#PBF 4x3 DFN-12 I $3.40 $2.38
    LT4356IDE-3#TRPBF 4x3 DFN-12 I $2.44
    LT4356IMS-3#PBF MS-10 I $3.40 $2.38
    LT4356IMS-3#TRPBF MS-10 I $2.43
    LT4356IS-3#PBF SO-16 I $3.40 $2.38
    LT4356IS-3#TRPBF SO-16 I $2.44
    LT4356MPMS-3 MS-10 MP $8.49 $5.94
    LT4356MPMS-3#PBF MS-10 MP $8.49 $5.94
    LT4356MPMS-3#TR MS-10 MP $6.00
    LT4356MPMS-3#TRPBF MS-10 MP $6.00
    LT4356MPS-3 SO-16 MP $8.49 $5.94
    LT4356MPS-3#PBF SO-16 MP $8.49 $5.94
    LT4356MPS-3#TR SO-16 MP $6.00
    LT4356MPS-3#TRPBF SO-16 MP $6.00
