LTC1871-1 - 宽输入范围、No R_SENSE^TM 电流模式升压、反激式和 SEPIC 控制器

LTC1871-1 - 宽输入范围、No R_SENSE^TM 电流模式升压、反激式和 SEPIC 控制器 - Linear Technology（凌力尔特）

功能描述

LTC1871-1 是一款宽输入范围、电流模式、升压、反激式或 SEPIC 控制器，用于驱动一个 N 沟道功率 MOSFET，所需的外部元件极少。它通过利用功率 MOSFET 的接通电阻免除了增设一个电流检测电阻器的需要，从而最大限度地提高了效率。通过把 SENSE 引脚连接至一个位于功率MOSFET 源极中的电阻器，即可将 LTC1871-1 用于输出电压较高的应用。

可利用一个外部电阻器将该 IC 的工作频率设定在 50kHz 至1MHz 的范围内，也可以采用 MODE/SYNC 引脚使其同步至一个外部时钟。

LTC1871-1 与 LTC1871 的不同之处在于前者具有一个较低的脉冲跳跃门限，因而使其非常适合于那些需要在轻负载条件下执行恒定频率操作的应用。较低的脉冲跳跃门限还有助于在具有宽输入电压范围的应用中保持恒定频率操作。对于那些需要主端至副端隔离的应用，请查阅 LTC1871 的数据表。

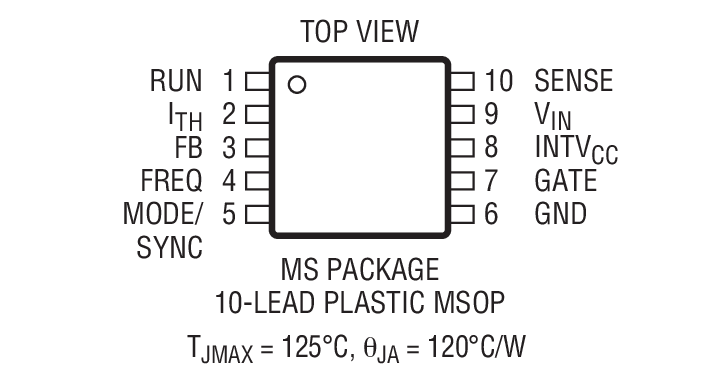

LTC1871-1 采用了 10 引脚 MSOP 封装。

特点

高效率 (无需检测电阻器)

宽输入电压范围：2.5V 至 36V

电流模式控制提供了超卓的瞬态响应

高最大占空比 (典型值为 92%)

具 100mV 迟滞的 ±2% RUN 引脚门限

±1% 内部电压基准

面向宽输入范围应用的超低脉冲跳跃门限

微功率停机模式：IQ = 10μA

可利用一个外部电阻器来设置工作频率 (50kHz 至1MHz)

可同步至一个频率高达 1.3 x fOSC 的外部时钟

由用户控制的脉冲跳跃或突发模式 (Burst Mode) 操作
