LTC3400B - 采用 ThinSOT 封装的 600mA、1.2MHz 微功率同步升压型转换器

LTC3400B - 采用 ThinSOT 封装的 600mA、1.2MHz 微功率同步升压型转换器 - Linear Technology（凌力尔特）

LTC3400/LTC3400B 是采用 6 引脚 ThinSOT 封装的高效、固定频率同步升压型 DC/DC 转换器。该器件包括一个内部 NMOS 开关和 PMOS 同步整流器，能够在采用单节 AA 电池输入提供 3.3V/100mA 的输出。

1.2MHz 的开关频率允许采用外形小巧而扁平的电感器和陶瓷电容器，从而最大限度地减少了解决方案的占位面积。电流模式 PWM 设计是内部补偿的，使得外部组件的数量有所减少。LTC3400 可在轻负载条件下自动转换至节能的突发模式操作，而 LTC3400B 则在轻负载条件下进行连续开关操作。抗振铃控制电路通过在不连续工作模式中对电感器进行阻尼来抑制 EMI。这两款器件的停机电流均低于 1uA。

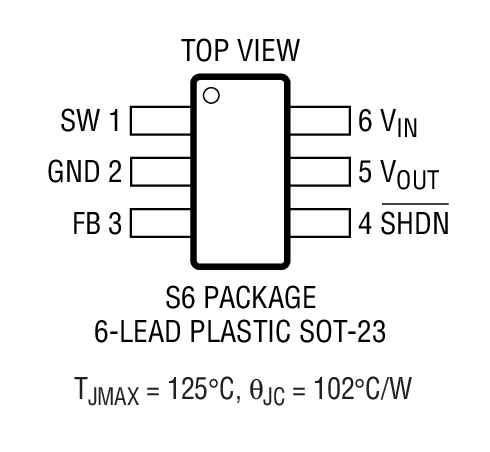

两款器件都采用扁平 (高度仅 1mm) 的 ThinSOT 封装。

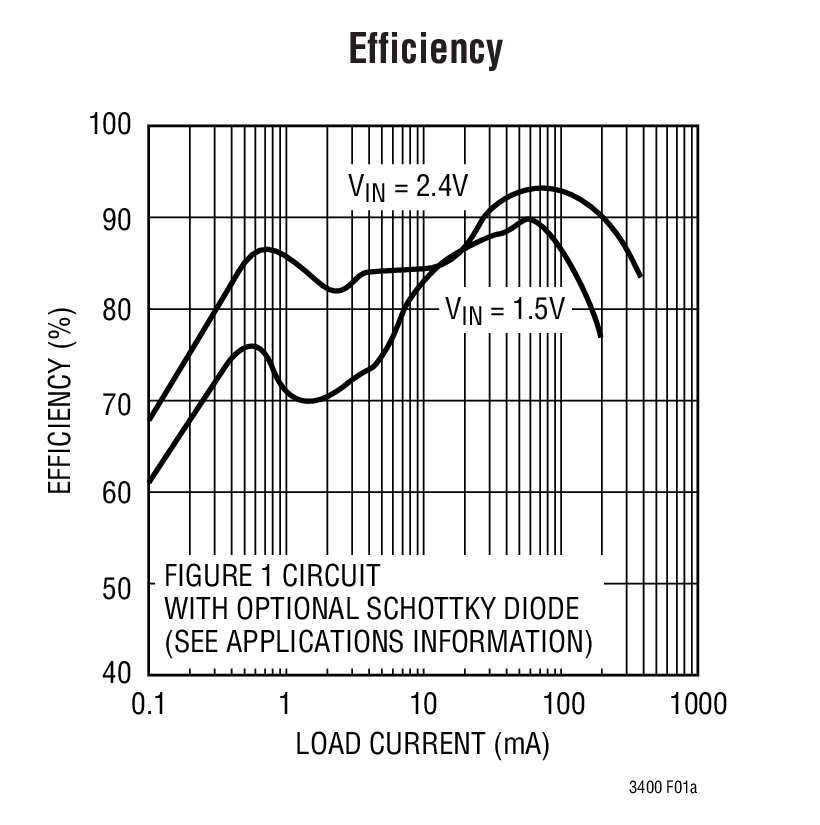

效率高达 92%

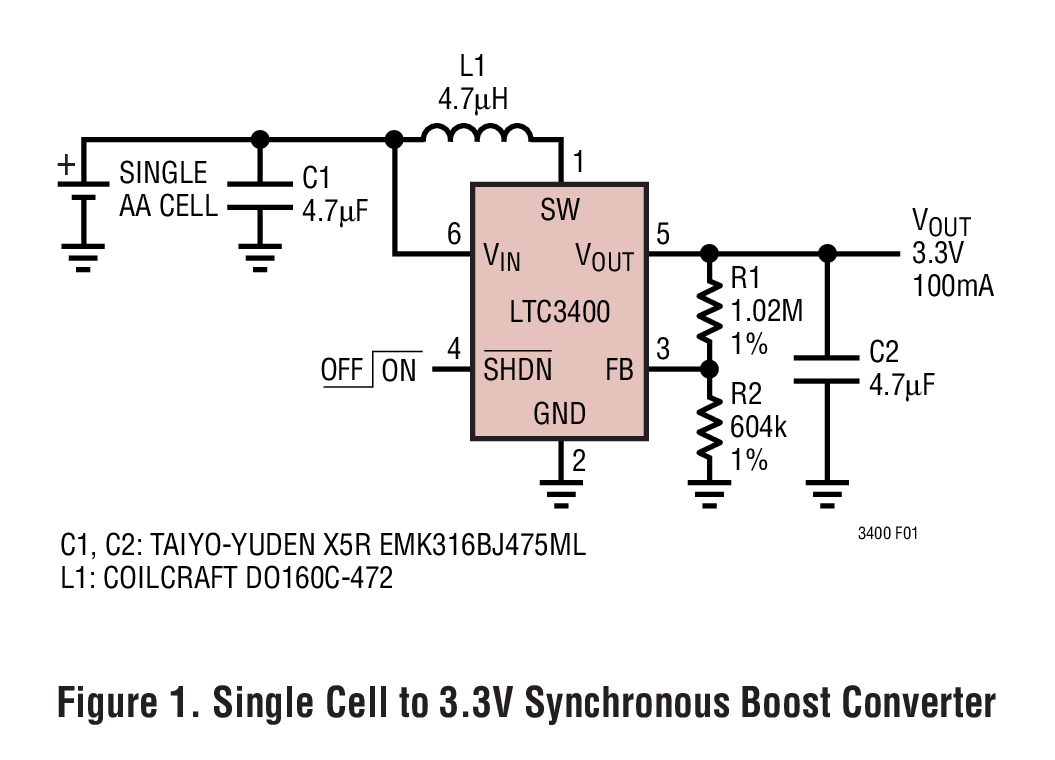

可从单节 AA 电池产生 3.3V/100mA 的输出

低起动电压：0.85V

1.2MHz 固定频率开关

内部同步整流器

2.5V 至 5V 输出范围

自动突发模式 (Burst Mode) 操作 (LTC3400)

轻负载条件下的连续开关操作 (LTC3400B)

逻辑控制的停机 (电流 < 1uA)

抗振铃控制实现了 EMI 的最小化

纤巧型外部组件

扁平 (高度仅 1mm) 的 ThinSOT? 封装

寻呼机

MP3 播放机

数码相机

LCD 偏压电源

手持式仪器

无线手机

GPS 接收机

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC3400BES6	SOT-23	E	$2.84
LTC3400BES6#TR	SOT-23	E	$2.84	$2.01
LTC3400BES6#TRM	SOT-23	E	$2.84	$2.03
LTC3400BES6#TRMPBF	SOT-23	E	$2.84	$2.03
LTC3400BES6#TRPBF	SOT-23	E	$2.84	$2.01
