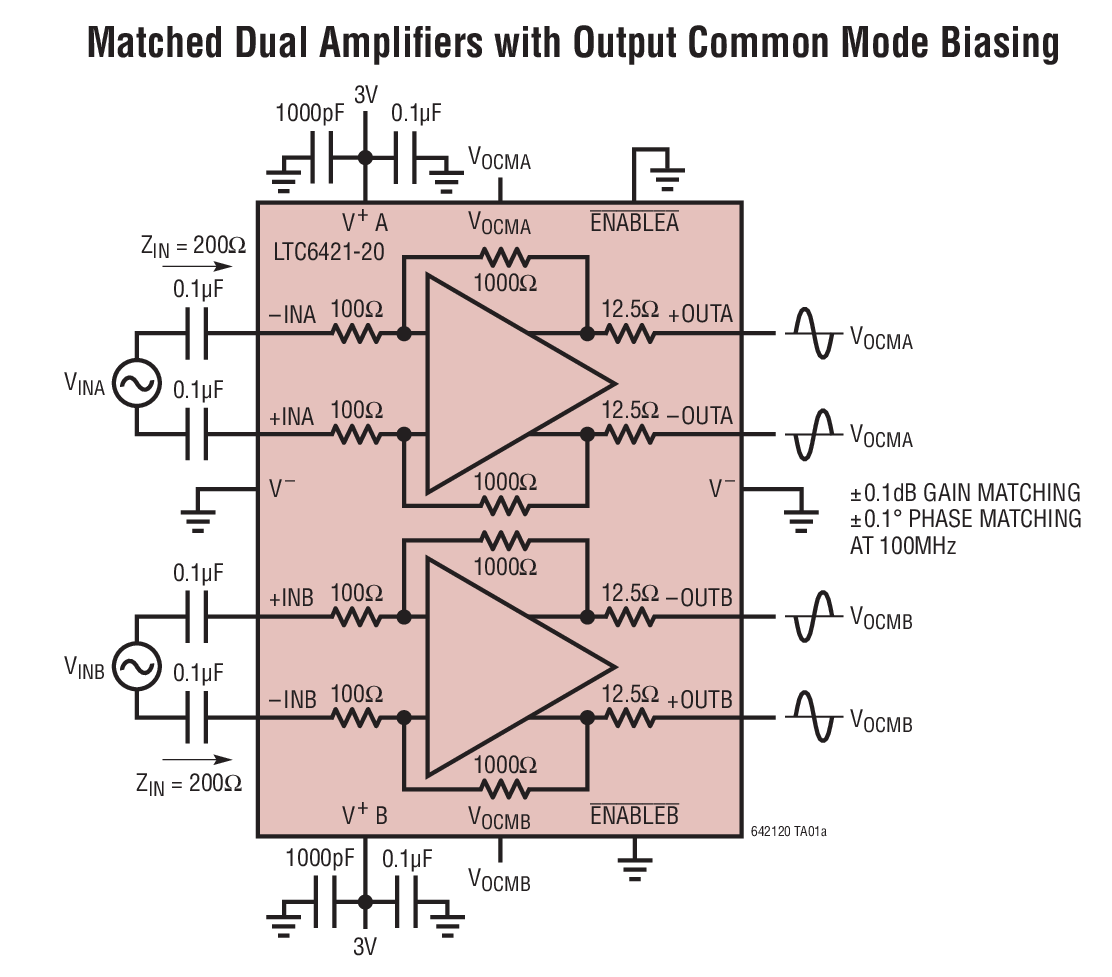

LTC6421-20典型应用图例一

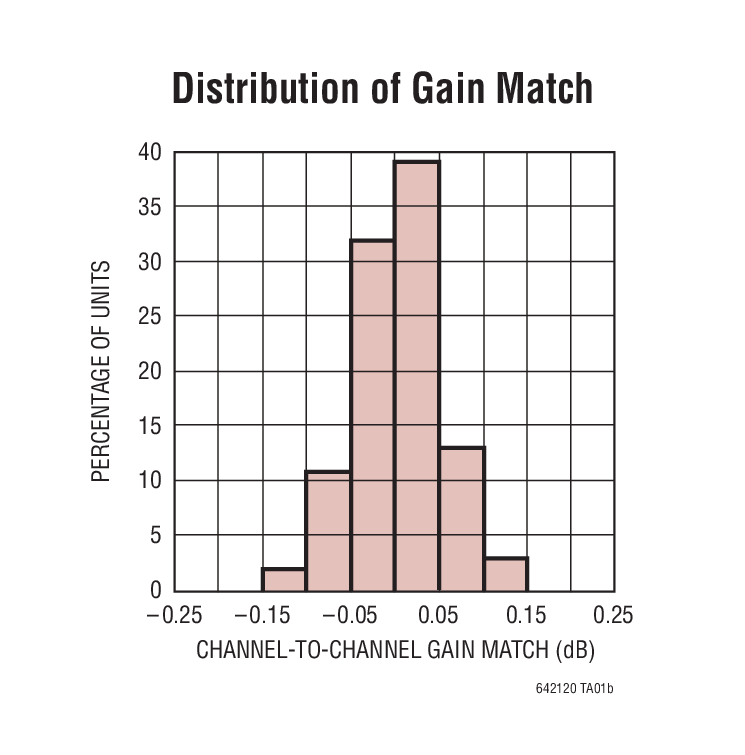

LTC6421-20典型应用图例二
LTC6421-20 - 封装图解：

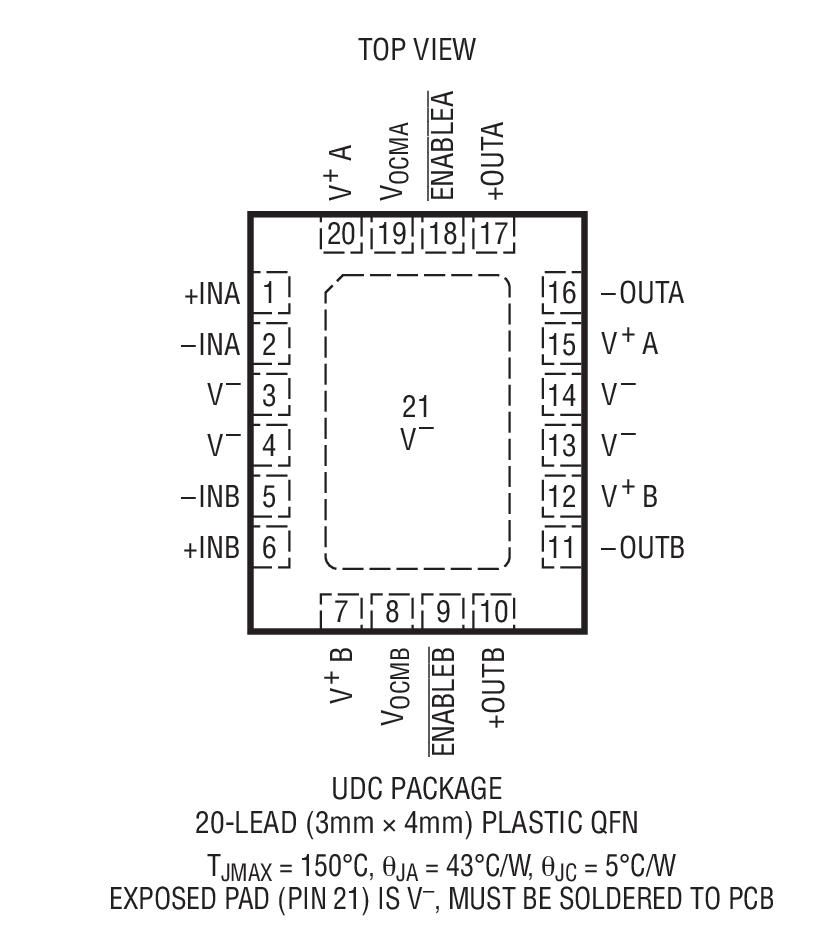

LTC6421-20封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC6421-20介绍

LTC6421-20 - LTC6421-20是双通道匹配 1.3GHz 差分放大器/ADC 驱动器

LTC6421-20是LINEAR凌力尔特公司的一款高速放大器产品，LTC6421-20是LTC6421-20是双通道匹配 1.3GHz 差分放大器/ADC 驱动器，本站介绍了LTC6421-20的封装应用图解、特点和优点、功能等，并给出了与LTC6421-20相关的LINEAR元器件型号供参考。

LTC6421-20 - LTC6421-20是双通道匹配 1.3GHz 差分放大器/ADC 驱动器 - 高速放大器 - RF和无线 - 凌力尔特

LTC6421-20 - 双通道匹配 1.3GHz 差分放大器/ADC 驱动器

LTC6421-20 - 双通道匹配 1.3GHz 差分放大器/ADC 驱动器 - Linear Technology（凌力尔特）

功能描述

LTC6421-20 是一款用于处理 DC 至 140MHz 信号的双通道高速差分放大器。该器件专为以低噪声和低失真的方式驱动 12 位、14 位和 16 位 ADC 而设计，但也可以用作一个通用型宽带增益部件。

LTC6421-20 具有上佳的易用性，且所需的支持电路极少。输出共模电压采用一个与输入无关的外部引脚来设定，从而免除了在许多应用中增设变压器或 AC 耦合电容器的需要。增益在内部固定于 20dB (10V/V)。

与采用 IF 增益部件和变压器的其他替代解决方案相比，LTC6421-20 节省了占用空间和功率。LTC6421-20 采用紧凑型 20 引脚 3mm x 4mm QFN 封装，工作温度范围为 -40ºC 至 85ºC。

特点
  • 匹配增益 ±0.1dB
  • 匹配相位 ±0.2° (在 100MHz)
  • 通道隔离度 80dB (在 100MHz)
  • 1.3GHz -3dB 带宽；10V/V 的固定增益 (20dB)
  • IMD3 = -76dBc (在 100MHz、2VP-P)
  • 等效 OIP3 = 42dBm (在 100MHz)
  • 1nV/√Hz 内部运算放大器噪声
  • 6.2dB 噪声系数
  • 差分输入和输出
  • 轨至轨输出摆幅
  • 每个放大器 40mA 的电源电流 (120mW)
  • 1V 至 1.6V 输出共模电压，可调
  • DC 或 AC 耦合操作
  • 20 引脚 3mm x 4mm x 0.75mm QFN 封装
    • 应用
  • 差分 ADC 驱动器
  • 单端至差分转换
  • IF 采样 (分集) 接收器
  • 宽带 I/Q 放大器
  • 卫星通信
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC6421CUDC-20#PBF 3x4 QFN-20 C $6.88 $4.77
    LTC6421CUDC-20#TR 3x4 QFN-20 C $4.82
    LTC6421CUDC-20#TRPBF 3x4 QFN-20 C $4.82
    LTC6421IUDC-20 3x4 QFN-20 I $7.92 $5.49
    LTC6421IUDC-20#PBF 3x4 QFN-20 I $7.92 $5.49
    LTC6421IUDC-20#TR 3x4 QFN-20 I $5.54
    LTC6421IUDC-20#TRPBF 3x4 QFN-20 I $5.54
